IEC 62196-1 EV Connector Mechanical Endurance Test Machine с сервоприводом

IEC 62196-1 EV Connector Mechanical Endurance Test Machine с сервоприводом

Наименование марки:	Sinuo
Номер модели:	SNQC1005A
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Приспособление:

Регулируемый по 3 осям X/Y/Z, универсальный для разъемов AC/DC GB/US/EUR

Тестовая скорость:

0–1100 мм/с (настраивается на сенсорном экране)

Тестовый ход:

0–150 мм (предварительная настройка)

Циклы испытаний:

0–999999 раз (предварительная настройка, автоматическая остановка)

Скорость подключения/вывода:

0–10 раз/мин (предварительно устанавливается)

Система управления:

ПЛК Mitsubishi + 7-дюймовый цветной сенсорный экран HMI

Силовой мониторинг:

датчик силы 0–500 Н; отображение кривой силы в реальном времени

Автоматический флип:

Автоматический переворот на 90° для испытания погружением в раствор (время выдержки 0–600 с)

Упаковывая детали:

фанера

Поставка способности:

10 комплектов в месяц

Выделить:

Измеритель соединителей для электромобилей IEC 62196-1

Испытатель выносливости соединителя EV с сервоприводом

Оборудование для испытаний электромобилей с гарантией

Описание продукта

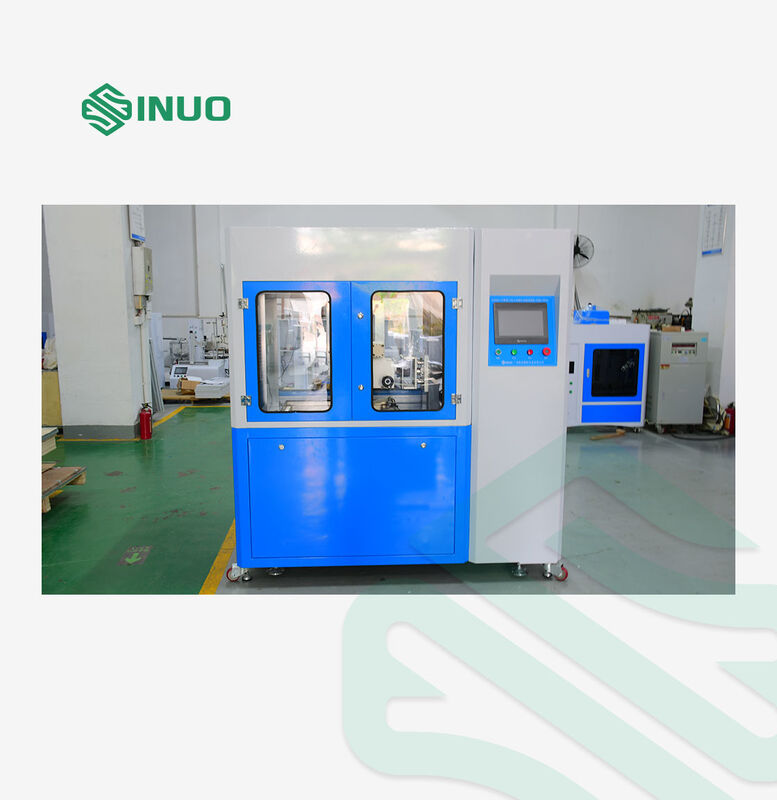

IEC 62196-1 EV Connector Mechanical Endurance Test Machine с сервоприводом

Обзор продукции

Эта испытательная машина специально разработана для выполнения испытание прочности разрыва и испытание нормальной работы для интерфейсов зарядки электромобилей, промышленных розетки, розетки и соединители.электрические и тепловые нагрузки при нормальной работе без чрезмерного износаУстройство использует механизм привода сервомотора для осуществления повторяющихся действий подключения и выключения;он поддерживает внешнюю нагрузку для испытаний пропускной способностиВсе параметры испытания, включая время включения/выключения, скорость испытания, ход и угол, могут быть предварительно настроены через панель сенсорного экрана.

Стандарты соответствия

IEC 62196-1:2022 пункт 22, пункт 23.2Пункт 23.3, Рисунок 15, таблица 8, таблица 9
IEC 62196-3:2022 Раздел 22, Раздел 23
IEC 60309-1:2012 пункт 20, пункт 21

Технические параметры

Положение	Спецификация
Испытательные предметы	Испытание прочности разрыва; испытание нормальной работы
Пробы для испытаний	Оружие для зарядки AC/DC, разъемы для транспортных средств, розетки, розетки, соединители
Испытательная станция	Одна станция
Система управления	Mitsubishi PLC + 7-дюймовый цветный сенсорный экран HMI
Режим работы	Ручное / программное управление
Режим управления	Сервомотор для подключения/перевертывания; вспомогательный цилиндр для переключателя блокировки
Установка	Механическое застегивание; регулируемое по 3-м оси X/Y/Z; универсальное для стандартов GB/US/EUR
Автоматический перевод	Автоматическое переворачивание на 90°; время задержки переворачивания: 0 ‰ 600 с
Циклы испытаний	0999999 раз (предназначенный, автоматическая остановка)
Время провода мощности разрыва	1 ¢ 999,9s (предварительная настройка)
Уровень вставки/вывода	0·10 раз/мин (предварительная установка)
Испытательный ход	0-150 мм (предварительный настрой)
Скорость испытания	01100mm/s (предварительный настройка на сенсорном экране)
Наблюдение за силой	Датчик силы 0 ‰ 500 Н; кривая в реальном времени; максимальный показатель силы введения/выведения
Симуляция блокировки	Функция автоматического механического блокировочного пресса
Резервуар раствора	1 комплект (для IEC 62196-1:2022 пункт 23).3.2 испытание)
Установка нагрузки раствора	Время погружения, время погружения, время сушки, циклы подключения все программируемые
Режим загрузки	Внешняя нагрузка (совместима с SN2217-480V250A)
Функция сигнализации	Сигнализация отключения и запись количества испытаний под нагрузкой
Защита безопасности	Защита от заземления, защита от короткого замыкания, защита от перегрузки

Структура и особенности
Интегрированная жесткая конструкция рамы
Сервомотор с высокоточным шаровым винтом и временным ремнем

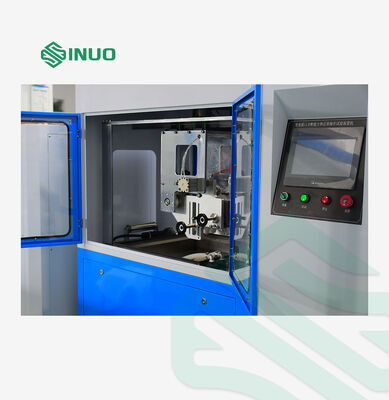

Mitsubishi PLC + 7-дюймовый цветный сенсорный экран HMI

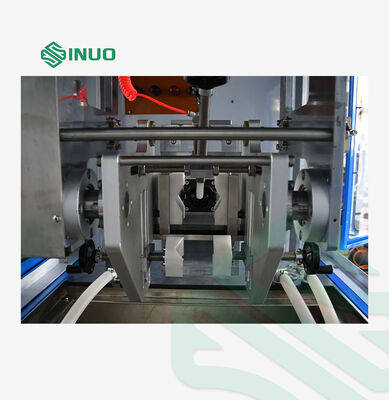

Трехосная регулируемая фиксация для широкой совместимости

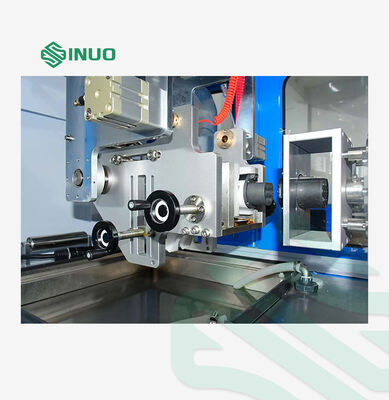

Автоматический механизм переворачивания на 90° для испытания по погружению раствора
Мониторинг силы в режиме реального времени и отображение кривой
Симуляция автоматического блокировочного устройства
Программируемые испытательные циклы и функция автоматической остановки
Окружающая среда
Электрическое питание: AC220V±10% / 50 ¢ 60Hz, 2 кВт
Рабочая температура: 0°40°C
Влажность воздуха: 30%~90% RH
Размеры: приблизительно W1000×D750×H1200mm
Вес: около 150 кг.
