IEC 60529 IPX3~IPX6 Устройства для испытаний с распылением воды для электронных и автомобильных изделий

IPX3/4

Параметры распылителя

Внешний диаметр: Ф102 мм, сферический диаметр: СФ75.5 мм, 1 отверстие в центре, 2 внутренних круга из 24 отверстий при 30° наклоне,4 внешние круги из 96 отверстий при 15° наклоне, в общей сложности 121 отверстие Ф0.5 мм,из латуни.

Поток воды

10L/min±5%, потокомер регулируется через ротаметр, электронный потокомер необязателен

Давление

50-150Kpa, диапазон измерения датчика давления: 0-0,25Mpa

Движущийся щит

Изготовлен из алюминия, может быть отсоединен

Направления для распыливания воды

Угол распыления воды можно регулировать

IPX5/6

Параметры сопла шланга

IPX5: Ф6.3 мм; IPX6: Ф12.5 мм

Показатель поставки

IPX5: 12,5±0,625L/мин

IPX6: 100±5 л/мин

Расстояние от сопла до поверхности корпуса

2.8m (расстояние от сопла до центральной поверхности проигрывателя, стандарт требует 2,5-3m)

Направления водного струя

Угол струи воды может быть регулирован

Общий

Контроль и операция.

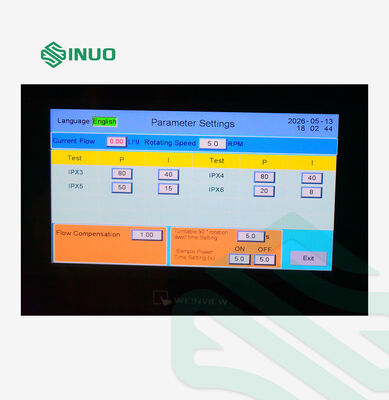

Интеллектуальная система управления ПЛК и сенсорным экраном

Фиксированный метод на соплах

Разбрызгивающие и шланговые насадки устанавливаются на опоре

Дальномер

0 ~ 0,25 МПа, может быть показано

Продолжительность испытания

0.01S ∙99.9 мин, можно предустановлять

Стрельбище

Диаметр: Φ600 мм, скорость вращения: 1 р/мин, грузоподъемность: ≤ 50 кг

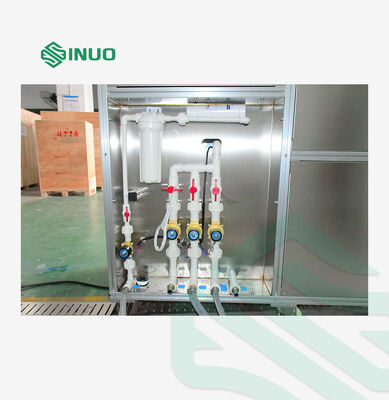

Резервуар для хранения воды

Система испытаний использует структуру открытого типа, испытательная вода не перерабатывается. Система испытаний оснащена резервуаром для воды из нержавеющей стали объемом около 500 л.Резервуар для хранения воды оборудован клапаном плавающего уровня воды для автоматического управления входом воды, и имеет сигнализацию высокого и низкого уровня воды, чтобы эффективно предотвратить повреждение насоса из-за сухой воды.

Защита безопасности

Защита фазовой последовательности, защита от утечек, защита от нехватки воды, аномальная защита.

Силовое питание

AC220V,50Hz
