Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Оборудование для испытаний электротранспорта
Created with Pixso.

IEC 61851-23 Кабельное закрепление тяга и момент испытания для электромобилей зарядных станций

IEC 61851-23 Кабельное закрепление тяга и момент испытания для электромобилей зарядных станций

Наименование марки: Sinuo
Номер модели: SNQC1007B
МОК: 1
цена: Customized
Условия оплаты: Т/Т
Способность к поставкам: 5 комплектов в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Китай
Сертификация:
Calibration Certificate (Cost Additional)
Тянуть применить:
Встреча 160N, 200n, 240n, 250n, 500N спецификации, реализованные под суперпозицией весов
Крутящий момент применяется:
Соответствует спецификациям 0,6 Н·м, 0,7 Н·м, 1,4 Н·м, 2,7 Н·м, 5,4 Н·м, 11,0 Н·м, 16,3 Н·м, реализо
Крутящее колесо:
R100 мм (PP200 мм) ± 0,5 мм
Циклы тяги:
1-999999 циклов, можно установить заранее, по умолчанию 100±1 цикл.
Источник питания:
220 В переменного тока ± 10%/50–60 Гц, 1 кВт
Размеры:
около Ш4000*Д600*В1850мм
Упаковывая детали:
фанера
Поставка способности:
5 комплектов в месяц
Выделить:

Тестер крепления кабеля зарядной станции электромобиля

,

машина для испытания крутящего момента IEC 61851-23

,

испытательное оборудование для зарядки электромобилей

Описание продукта
IEC 61851-23 Кабельное закрепление тяга и момент испытания для электромобилей зарядных станций
Соблюдение стандартов и положений:

Он спроектирован и изготовлен в соответствии с пунктом 11 IEC 61851-23:2023.6.102 и рисунок 110, рисунок 111 и таблица 114.

Информация о продукте:
Образцы и ограничения Зарядная станция переменного и постоянного тока для электромобилей
Цель испытания Гибкое крепление шнура устройства должно освобождать проводники на конце от тяговой силы и крутящего момента.Данное устройство используется для проверки способности крепления кабеля или устройства крепления кабеля станций зарядки электрических автомобилей с переменным током/ постоянным током выдерживать указанные тяговые силы и крутящий момент.
Принцип испытания Притягательная сила достигается с помощью двигателя, приводящего эксцентричный механизм колеса.Он оснащен функцией мониторинга длительности тяги. Накопление накладывается подъемником с двигателем, который поднимает вес; когда время достигается, подъемник автоматически перезагружает вес подъема и прекращает применение крутящего момента.
Структура и характеристики Оборудование использует ПЛК-управление и двигатель.Система позволяет устанавливать количество приложения тяги и продолжительность испытания крутящего моментаПосле того, как установленное количество циклов или продолжительность достигнуты, оборудование автоматически останавливается.максимально допустимое смещение кабеля соединителя для зарядки электромобиля не должно превышать предельное значение, указанное в стандартеЭто оборудование совместимо с образцами зарядных станций, оснащенных зарядными пушками различной длины кабеля.
Окружающая среда

Электроснабжение: AC220V±10%/50-60Hz, 1KW; рабочая температура 0-40°C, влажность 30%-90%;

Размеры: примерно W4000*D600*H1850 мм; вес: примерно 300 кг

Технические параметры:
Содержание испытания Испытания тяги кабеля и крутящего момента зарядной станции электромобилей




Структура оборудования

схематическая схема

 IEC 61851-23 Кабельное закрепление тяга и момент испытания для электромобилей зарядных станций 0
Режим работы управления Автоматическое управление ПЛК, работа с сенсорным экраном
Режим привода Электрические
Снимай, приложи. Соответствовать спецификациям 160N, 200N, 240N, 250N, 500N, реализованным путем наложения весов
Применение крутящего момента Соответствие спецификациям 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, достигнутые путем наложения весов
Колесо с крутящим моментом R100mm(Ф200mm) ±0,5mm
Частота натяжения 1 раз/с, фактическое время тяги определяется электрическим сигналом
Циклы тяги 1-999999 циклов, может быть предварительно установлен, по умолчанию 100±1 циклов
Время наложения крутящего момента 0-99H59M59S, можно предоставить
Защита от отключения питания С функцией памяти для хранения данных с отключением
Установка Универсальные зажимы, один набор



Сопоставление веса

таблица отбора

 IEC 61851-23 Кабельное закрепление тяга и момент испытания для электромобилей зарядных станций 1
Дополнительная конфигурация оборудование имеет регулируемую высоту фиксации от 500 до 1200 мм (т.е. положение выхода кабеля),что позволяет ему соответствовать требованиям испытаний зарядных станций с различными положениями выходов кабелей.

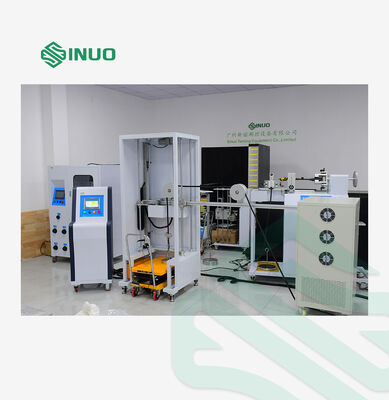

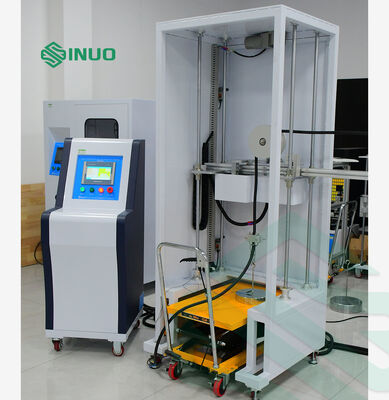

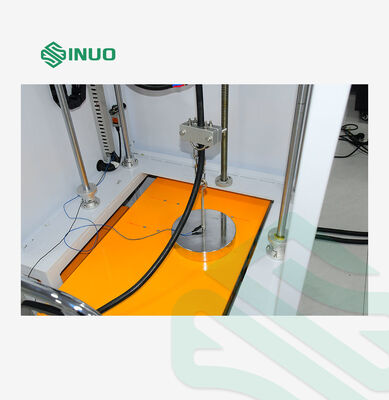

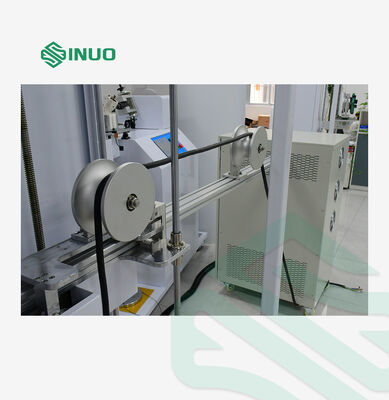

Подробная информация о продукции

IEC 61851-23 Кабельное закрепление тяга и момент испытания для электромобилей зарядных станций 2IEC 61851-23 Кабельное закрепление тяга и момент испытания для электромобилей зарядных станций 3
