Система испытаний на водонепроницаемость для промышленных и бытовых приборов IPX1~8

Данная система испытания водонепроницаемости IPX1~8 соответствует стандарту IEC 60529:2013, и требуется пунктом 15 IEC60335-1 и т. д. Эта система включает следующее:

Данное испытательное устройство предназначено для проверки защиты от вертикально падающих капель воды. Оно спроектировано и изготовлено в соответствии со стандартными требованиями IEC60529 IPX1 и IPX2.

1. Подъем и падение капельной коробки контролируется двигателем.
2. Фильтр из нержавеющей стали для фильтрации грязи.
3. Использует сжатый воздух для продувания игольной воды, для предотвращения реакции водных веществ и атмосферного блокирования иглы.
4. Нержавеющая сталь для медицинской иглы, легко купить, нелегко ржавеет.
5. Игольная сосна и сиденье игольной сосы с помощью конического соединения могут быть легко заменены без инструмента, индивидуальное повреждение игольной сосы может быть легко и быстро заменено.

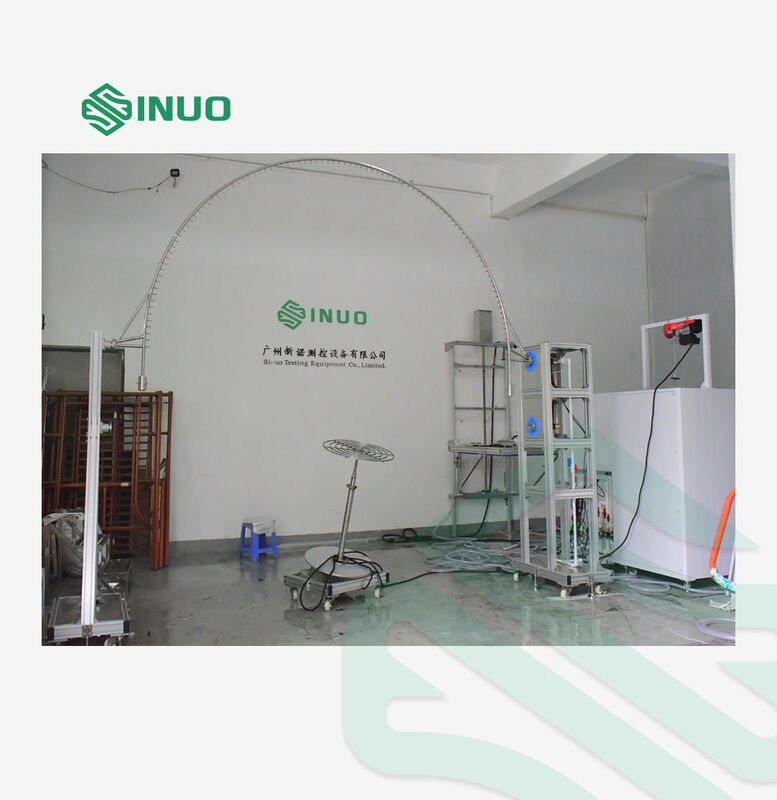

Испытатель колеблющейся трубы разработан и изготовлен в соответствии со стандартными требованиями IEC60529 IPX3 и IPX4.Часть колеблющейся трубы этого устройства управляется регулируемым двигателем скорости и механизмом коленчатого соединенияЭто устройство перемещается из места ±60° в другое место ±175° со скоростью, требуемой стандартом, с помощью регулирующего угла машины.Структура стабильная и прочная.Он сотрудничает с поворотным столом, с помощью которого может быть достигнуто вращение на 90°.

Нет, нет, нет.	Положение	параметры
1	Водоснабжение	Поток воды> 10 л/мин±5% чистой воды без включения. Это устройство оснащено фильтрацией чистой воды
2	Размер колеблющейся трубы	Стандартные колебательные трубы R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, R1600mm из нержавеющей стали
3	Игловая дыра	Φ0,4 мм
4	Включенный угол двух отверстий	IPX3:120°; IPX4:180°
5	Угол вращения колеблющейся трубы	Максимум ±175° можно предустановить (Примечание: стандарт требует IPX3:120°; IPX4:360°, но из-за того, что во время испытания под колеблющейся трубкой находится поворотная панель, 360° не может быть достигнуто во время фактического испытания, если без поворотной панели,тогда можно достичь 360°)
6	Скорость вращения	IPX3: 4 с/час (2×120°); IPX4: 12 с/час (2×360°);
7	Поток воды	Может устанавливаться в зависимости от размера маятника и количества отверстий (0,07 л/мин на отверстие)
8	Время испытания	0.01S 99 часов 59 минут, можно предоставить
9	Дальномер	0 ~ 0,25 МПа
10	Требования к объекту	Специальное IP водонепроницаемое испытательное помещение, земля должна быть плоской с освещением 10Водонепроницаемый выключатель (или розетка), используемый для оборудования.
11	Район	Согласно колеблющейся трубке выбрал

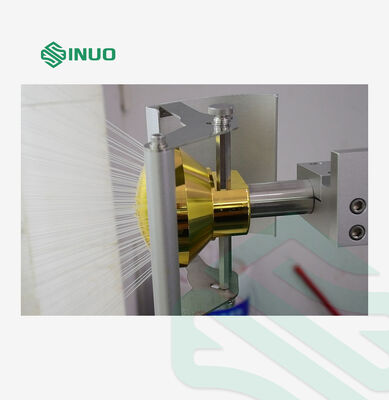

Разбрызгивающий сосуд спроектирован и изготовлен в соответствии с IEC60529 IPX3 и IPX4.ручная распылительная сосна используется вручную.

Разница между IPX3 и IPX4 заключается в том, что при испытании IPX4 баффл следует удалить.

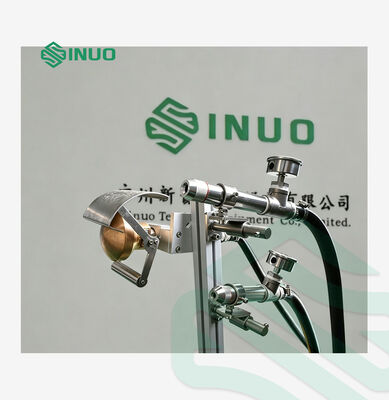

Нервы шланга спроектированы и изготовлены в соответствии с IEC60529 IPX5 и IPX6.

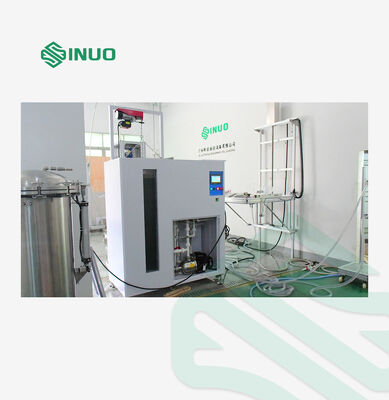

Система интеллектуального водоснабжения и управления используется для подачи воды в аппарат IPX1 ~ 8 и управления всеми процессами тестирования, также используется в качестве камер погружения IPX7.

1Умная система водоснабжения и управления применяется к:

a) Водоснабжение для испытания на водонепроницаемость IPX1 ~ IPX6

b) Испытание погружения в воду IPX7

(c) Сохранение воды для испытания водонепроницаемости IPX8

d) Автоматическое управление для всего водонепроницаемого оборудования

2.Способ подачи воды: подача воды с постоянной температурой, подача воды с постоянным потоком.

3Процесс управления водоснабжением: После того, как пользователь предоставит водузначение температуры,значение потока воды на сенсорном экране,система контроля температуры,электронные счетчики в режиме реального времени отслеживают текущие значения, считывают значения в ПЛК через преобразование данных, а затем автоматически регулируют скорость вращения насоса через преобразователь частоты.

4.Контроль температуры воды: система PID автоматически контролирует и обнаруживает температуру воды, диапазон: температура комнаты ~ 65°C (± 3°C).

5.Существует большой поток и небольшой поток двухстороннего водоснабжения.

6. Большое водоснабжение:

(а) Он применим к испытаниям с сильным распылением воды IPX5 ~ IPX6 и впрыску воды IPX8

b) Диапазон потока: 10~100 л/мин

(c) Точность потока: ± 0,5 л/мин

d) Потокомер: потокмер турбины

e) Водяной насос: центробежный насос из нержавеющей стали

7- водоснабжение малого водоснабжения:

(а)Он применим к испытаниям на водонепроницаемость IPX1 ~ IPX4

(b)Диапазон потока: 1 ~ 10 л/мин

(c)Точность потока: ± 0,5 л/мин

Потокомер: потокомер турбины

(d)Водяной насос: центробежный насос из нержавеющей стали

8Резервуар для воды:

(а)Он применим к хранению воды IPX5 ~ IPX6 сильный тест на распыливание воды, впрыск воды IPX8, IPX7 погружение

(b)Объем: примерно 500 л.

(c)Размер: W600mmXD650mmXH1500mm

(d)Окно наблюдения: стеклянное окно

(e)Размер окна наблюдения: W200mmXH1250mm

(f)Глубинник: из нержавеющей стали

(g)Высота глубинника: 1200 мм, точность 1 мм

(h)Контроль уровня жидкости: переключатель плавания + труба перетока

9. IPX7 автоматическая подъемная стойка с погружением

(а)Расстояние подъема:0~1200 мм

(b)Размер скобки: L400mmXW400mm

(c)Масса нагрузки брекета: 100 кг

10Контроль IPX8

(а)Диапазон давления: 0 - 0,6 МПа

(b)Временный диапазон: 0~999999s

11Управляющий кабинет:

(а)Выявление потока: обратная связь сигналов потока через электронный потокомер

(b)Настройка потока: на сенсорном экране

(c)Определение температуры: PID

(d)Управляющий: Mitsubishi PLC

(e)Дружественный интерфейс: 7 дюймов, цветный сенсорный экран

(f)Функция управления: подача воды постоянной температуры, подача воды постоянного потока, подача воды постоянного давления и управление временем испытания.

(g)Функция защиты: защита от утечек, защита от перегрузки, защита от короткого замыкания

12. фильтр: корпус из нержавеющей стали, тонкое фильтрующее ядро

13Материал кузова: промышленный алюминиевый сплав

14Внешние габариты: 1400 мм x 750 мм x 1600 мм

15. Источник питания: Трехфазный AC 380V, 50Hz

Резервуар для глубокого погружения разработан и изготовлен в соответствии с стандартом IEC60529 IPX8.

1. Сборник под давлением: резервуар из нержавеющей стали, диаметр 0,6 м, высота 1,2 м.
2. Диапазон регулировки давления: 0 ~ 5 бар (можно настроить).
3. Система давления: насос из нержавеющей стали + преобразователь частоты.
4. Точность датчика давления: 0,25 градуса, диапазон: 6 бар.
5. Время испытания: 0-99 мин.
6. максимальное предельное давление: 5 бар.
7. защита от давления: защита от переключателя давления.
8. подключить к водоснабжающему оборудованию 3/4 высокого давления стальной проволоки шланга соединения

Наклонимая вращающаяся ступени является необходимым аксессуаром для испытания IPX1 ~ IPX6.
