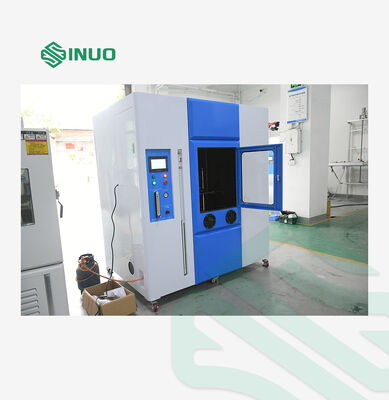

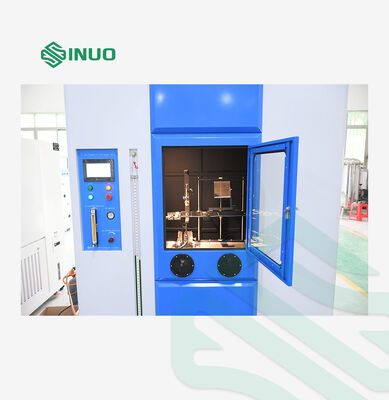

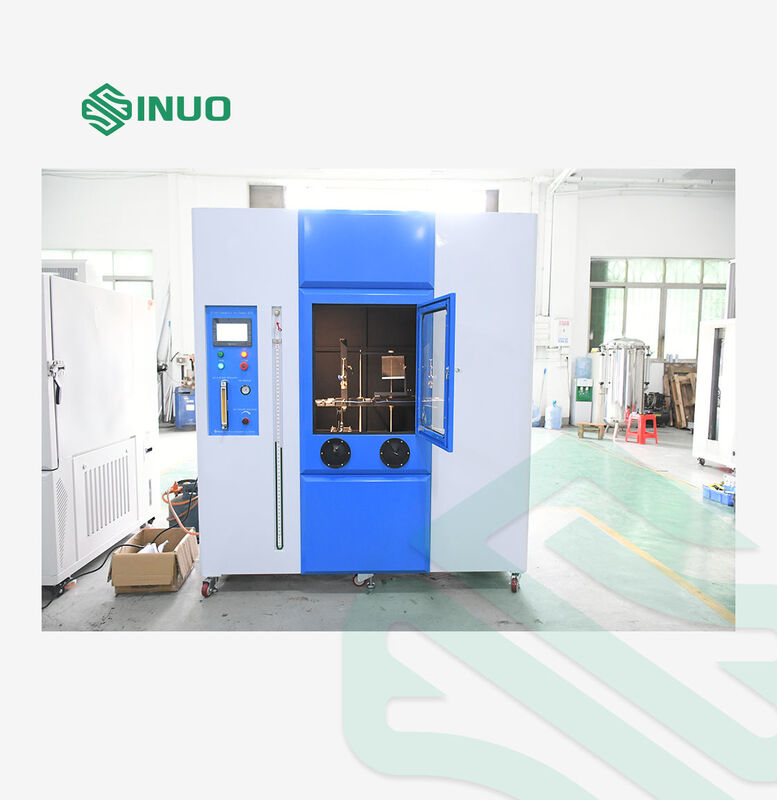

UL1581 & UL94 Устройство для испытания воспламеняемости электрических проводов и кабелей

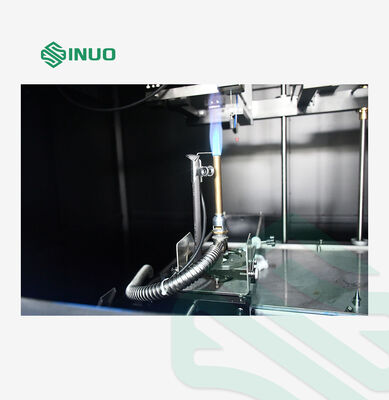

1. 50W&225W&500W:
2. Испытание горизонтального сгорания 225 Вт по UL1581
3. Испытание вертикального сгорания 500 Вт по UL1581
4. Испытание горизонтального сгорания 50 Вт для UL94
5. Испытание вертикального сжигания 50 Вт для UL94
6. Испытание горизонтального сгорания 500 Вт для UL94
7. Испытание вертикального сгорания на 500 Вт для UL94

Всего 2 штуки, которые прикреплены к медным блокам.

Оригинальный американский Омега Φ0,5 мм бронированный термопары типа K из нержавеющей стали

UL 1581: 225W:25±1mm; 500W: 55±1mm

UL94: 50W: 10±1 мм; 500W: 55±1 мм

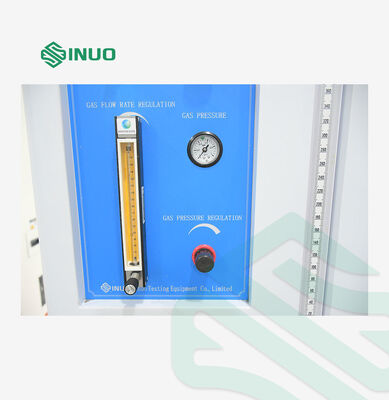

Принять оригинальный импортированный потокомер, скорость потока регулируется, точность составляет 1%, ниже приведены эталонные значения каждого испытания:

UL1581 мощность, высота пламени, время измерения температуры и поток:

225 Вт: (16,5 мм), 84 ± 2 С, 405 ± 10 мл/мин

500 Вт: Внутреннее пламя:40±2 мм & Внешнее пламя:125±10 мм, 54±2 С, 965 ±30 мл/мин

UL 94 мощность, высота пламени, время измерения температуры и поток:

50 Вт: 20±2 мм ((не существует внутреннего и внешнего пламени), 44±2 С, 105±5 мл/мин

500 Вт: Внутреннее пламя:40±2 мм & Внешнее пламя:125±10 мм, 54±2 С, 965±30 мл/мин

В общей сложности 2 шт. медного блока, прикрепленного термопарой:

50W: Ф5,5mm±0,01mm, вес до бурения 1,76 ± 0,01 g

225 Вт и 500 Вт: Ф9 мм±0,01 мм, вес до бурения 10 ± 0,05 г

Медная головка, чистота Cu-ETP:990,96%,
