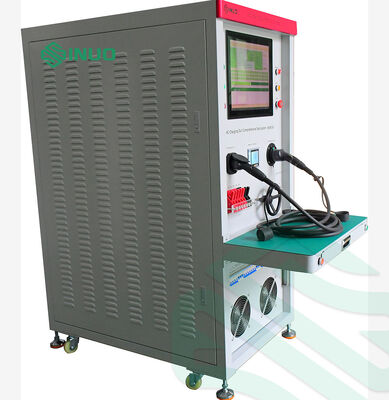

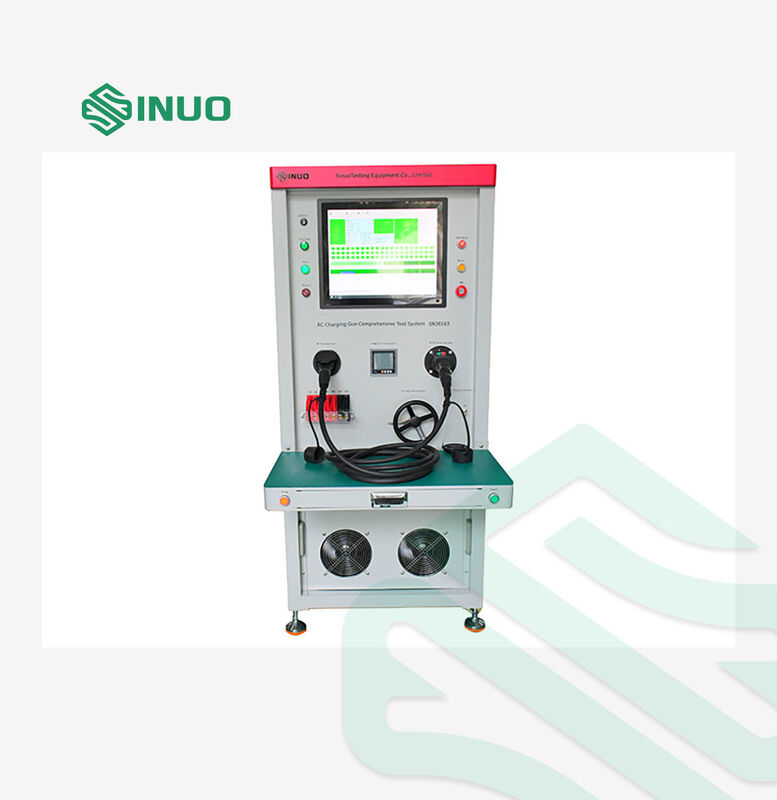

Комплексная испытательная система для зарядных устройств переменного тока по IEC 62196-1

Устройство оснащено сканером для считывания штрих-кодов или QR-кодов на испытуемых образцах.

Отсканируйте продукт перед тестированием; после тестирования отсканированный код автоматически связывается с записью о тестировании, обеспечивая прослеживаемость.

Тесты на обрыв, непрерывность, короткое замыкание и последовательность подключения выполняются путем сканирования входов/выходов ПЛК.

ПЛК автоматически определяет прохождение/непрохождение.

1 – 5000 Ом, Точность: 1%

Верхний и нижний пределы могут быть установлены для определения качества продукта.

16А вилка переменного тока: Не нажата RC: 680 Ом, Нажата RC+R4: 3,38 кОм 32А вилка переменного тока: Не нажата RC: 220 Ом, Нажата RC+R4: 3,52 кОм 63А вилка переменного тока: Не нажата RC: 100 Ом, Нажата RC+R4: 3,4 кОм

Точность измерения сопротивления должна достигать 1%–2%.

100 – 50 000 Ом, Точность: 2%

Верхний и нижний пределы могут быть установлены для определения качества непрерывности

Измеряет падение напряжения на разъемах при номинальных и перегрузочных токах.

Встроенный трехфазный регулируемый трансформатор: выход 0-380В, регулируемая трехфазная нагрузка 0-35А.

Поддерживаемые диапазоны тестирования:

• 3,3 кВт 16А однофазный
• 7,4 кВт 32А однофазный 11 кВт 16А трехфазный 22 кВт 32А трехфазный

Однофазный: L-N, L-E, E-N

Трехфазный: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Параметры:

1. Испытательное напряжение: постоянный ток 100 – 1000 В (регулируемое)

2. Нижний предел: 1 МОм – 1 ГОм (регулируемый)

3. Точность: ±5%

4. Сигнал тревоги при сопротивлении < установленного значения

Однофазный: L-N, L-E, E-N

Трехфазный: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3

Параметры:

1. Испытательное напряжение: переменный ток 0 – 5 кВ / постоянный ток 0 – 6 кВ (регулируемое)

2. Предел тока утечки: переменный ток 0,1 – 20 мА, постоянный ток 0,01 – 5 мА

3. Точность: ±1,5% + 3 цифры

4. Цифровой дисплей напряжения, автоматическая программируемая регулировка

5. Сигнал тревоги при превышении тока утечки установленного значения

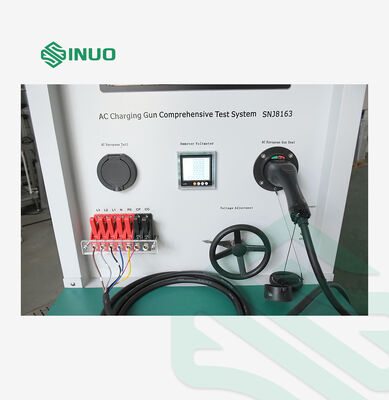

Держатель вилки переменного тока EU, держатель вилки переменного тока EU для установки на пьедестал, держатель вилки переменного тока GB,

Держатель вилки переменного тока US

Специальный прижимной фиксатор, соответствующий испытуемому продукту, с зажимом и

защитной пластиной

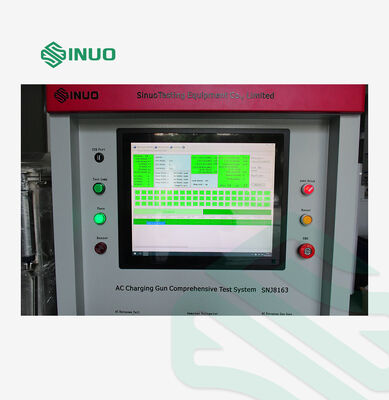

1. Поддерживает Win 7 и Win 10. Все настройки параметров могут быть сконфигурированы через программное обеспечение.

2. Результаты испытаний каждого продукта сохраняются на компьютере в режиме реального времени для легкого доступа, просмотра и анализа.

3. Интерфейсы связи зарезервированы для опционального подключения к системам MES, позволяя загружать данные испытаний в базу данных MES для управления и контроля.

3. Данные испытаний сохраняются сразу после завершения.

4. Сохраненные данные испытаний могут быть экспортированы в формате TXT или Excel.

1. Мобильные ролики с функцией блокировки.

2. Подключение к MES: Опционально, взимается дополнительная плата.
