| Наименование марки: | Sinuo |
| Номер модели: | SNQC1008B |
| МОК: | 1 |
| цена: | Подлежит обсуждению |
| Условия оплаты: | Т/Т |
| Способность к поставкам: | 5 комплектов в месяц |
IEC 61851 Устройство для испытания воздействия маятника на электромобиль
Применимые стандарты:
IEC60068-2-75:2014
IEC62262:2021
IEC 61851-1-2017
IEC 62477-1:2022
Испытательный образец и область применения:
Электромобильные зарядные батареи AC/DC, трансформаторные шкафы и счетчики.
Цель испытания:
Это оборудование используется для проведения испытаний механической прочности на зарядных столбах электромобилей или трансформаторных шкафах, используемых в системах зарядки электромобилей.
Принцип испытания:
Испытание Ех а: Взрыв маятником маятника
Ударный элемент свободно выпускается через 1-метровую маятничную трубку с определенной высоты и поражает образец в самом низком вертикальном положении.Испытание выполняется путем преобразования гравитационной потенциальной энергии в кинетическую энергию..
Испытание Eh c: Взрыв с молотком вертикального свободного падения
Ударный элемент падает вертикально через проводящую трубу с заданной высоты в статическом состоянии и врезается в горизонтальную поверхность образца.Испытание выполняется путем преобразования гравитационной потенциальной энергии в кинетическую энергию..
Структура и особенности:

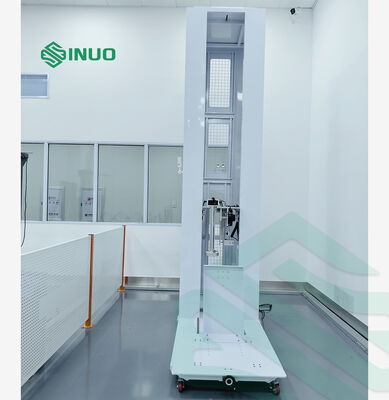

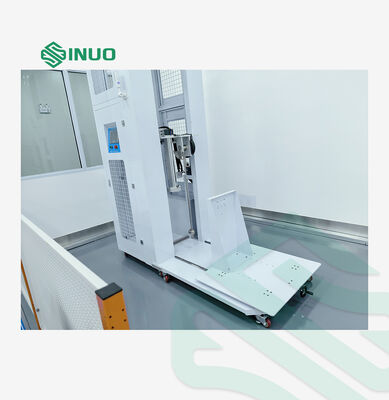

Как показано на схеме ниже, система состоит из левых и правых структур.Левая сторона: механизм регулировки и освобождения маятника,Правая сторона: платформа для установки образца
1.Ударное устройство маятника устанавливается на колесной конструкции тележки, что позволяет испытывать большие заряды постоянного тока с разных сторон.На платформе могут быть установлены небольшие зарядные устройства переменного тока и постоянного тока, включая испытания на нижней и задней стороне.
2.Как механизмы маятника, так и механизмы вертикального падения электрически регулируются по высоте, с диапазоном 0,2 ∼ 2,5 м.
3.Угол удара регулируется для различных высот падения, поддерживая энергетические уровни IK06 IK11 (1 50 J).
4.Функция защиты от вторичного удара для системы маятника.
5.Электромагнитное освобождение как для маятника, так и для дроп-молота с дистанционным управлением одной клавишей.
6.Быстрая замена ударных элементов.
7.Система управления PLC с сенсорным экраном и инфракрасным пультом.
8.А3 стальная рама с порошкообразной отделкой для повышения жесткости и стабильности.
Технические параметры:
|
Модель |
SNQC1008B |
|
Система управления |
Все функции, включая подъем и освобождение, интегрированы в сенсорный экран с поддержкой инфракрасного дистанционного управления. |
|
Диапазон пробы для испытаний |
1,Стенные и столбовые зарядные батареи переменного тока 2,Зарядные батареи постоянного тока типа шкафа Примечание: Максимальный размер образца на платформе: W×D×H = 1 × 1 × 2,0 м
|
|
Функции испытания |
1,Испытание воздействия маятника (боковое воздействие) 2,Испытание удара молотком (нападение на верхнюю поверхность) |
|
Система привода |
Мотор + редуктор для подъема; система электромагнитного выпуска. |
|
Система передачи |
Точный шаровой винт + линейная проводная рельса. |
|
Структура системы |
Структура рамы с платформой для образцов. Ударный механизм установлен на раме; большие образцы могут быть установлены непосредственно на полу. Стальной корпус с коррозионностойким покрытием.
|
|
Антисекундерное воздействие |
Да, автоматическая блокировка отскочной трубы |
|
Настройка высоты |
Двигатель с сенсорным экраном |
|
Способ выпуска |
Электромагнитная работа с одним ключом |
|
Энергия удара |
1,2,5,10,20J,50J ((IK06 IK11)
|
|
Эквивалентные массы ударной единицы маятника |
250 грамм, 500 грамм,10,7 кг,5 кг,5 кг,10 кг±1%, достигается с помощью комбинации маятниковых труб |
|
Пендальные трубки |
1J: стальная труба Ø9 мм, длина 1000 мм, толщина стенки 0,5 мм 2J: Ø10 мм стальной трубы длиной 1000 мм 5?? 50J: Ø15,9 мм стальной трубы длиной 1000 мм |
|
Высота испытания |
электрическое подъемное устройство, 200-2500 мм, сенсорный экран управления |
|
Высота падения |
Диапазон: 0-500 мм, с дисплеем масштаба, регулируемый угол удара
|
|
Система подъема |
с двигателем, высота устанавливается с помощью сенсорного экрана |
|
Система выпуска |
электромагнитное высвобождение с одним кнопкой работы |
|
Диапазон энергии удара |
1 / 2 / 5 / 10 / 20 / 50 J (IK06 IK11) |
|
Эквивалентные массы |
250 грамм, 500 грамм,1.7kg,5kg,5kg,10kg±1%, система на основе собственного веса |
|
Проводные трубки |
1,2,5,10,20J,50J,специальные трубки для каждого уровня энергии |
|
Базовая пластина |
Укрепленная основополагающая плита из тяжелой стали |
|
Высота удара образца |
Электрическая вертикальная регулировка с ходом 200-2500, управляемая с помощью сенсорного экрана |
|
Горизонтальное расположение при ударе образца |
Регулируемое положение расширения механизма падения веса, позволяющее ударить в разных точках верхней поверхности образца |
|
Высота падения |
цифровой дисплей на сенсорном экране; высоту можно установить после первого контакта с помощью сенсорного управления |
|

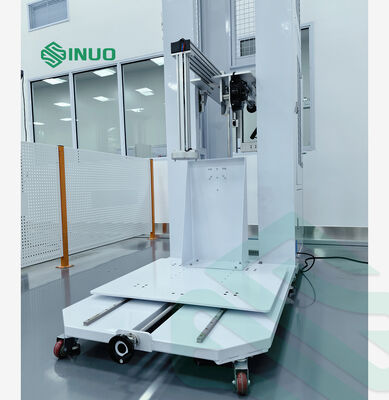

Структура платформы образца |
|
|
Размеры |
1.0*1,2 м, способный креплять образцы до 1,0 × 1,0 м |
|
Базовая пластина |
Стальная плита толщиной 10 мм с натянутыми монтажными отверстиями, расположенными в соответствии с требованиями расположения образца |
|
Столбцы поддержки |
вертикальные монтажные колонны, совместимые с задним монтируемыми панелями проб |
|
Структура быстрого соединения и разделения |
Разрешает подключение или отделение от ударной рамы; используется в подключенном режиме для небольших образцов и в раздельном режиме для больших зарядов постоянного тока (станции зарядки электромобилей) |
|
Безопасность и функциональные характеристики |
1.Защита от перегрузки двигателя 2.Защита от аварийной остановки 3.Система трехцветного индикатора состояния: Желтый: в режиме ожидания Зеленый: бег Красный: тревога. Указание состояния системы в реальном времени 4.Система защиты от утечек включена |
|
Дизайн мобильности |
Как ударная рама, так и платформа для отбора образцов оснащены поддерживающими конструкциями и колесами, что позволяет передвигаться и надежно закрепиться за землей при расположении. |
Таблицы в приложении:
![]()
Таблица 3 Отношение кода ИК и соответствующей энергии
|
Код IK |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
ИК11 |
|
Энергия / J |
а) |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
|
Примечание 1. Если требуется более высокая энергия удара, рекомендуемое значение составляет 50J. Примечание 2: некоторые другие стандарты используют одну цифру для обозначения указанной энергии удара. |
||||||||||||
