Продвинутая система вибрационных испытаний IEC & UN 38.3 с силой 3200 кгс

IEC & UN 38.3 Продвинутая система испытаний вибрации с силой 3200kgf

Ведущая в отрасли система испытаний вибрации надежности продукции
Система тестирования вибраций Sinuo SN553 предназначена для моделирования реальных стрессов окружающей среды, обеспечивая долговечность и безопасность критических компонентов.От автомобильной электроники и аэрокосмических компонентов до литиевых батарей (UN 38.3) и потребительской электроники, эта система обеспечивает точное возбуждение, необходимое дляGB, GJB, UL, JIS, IEC и MIL-STDстандарты.

Почему выбрать систему SN553?

Эта система сочетает в себе высокопроизводительную мощность с точным цифровым управлением, предлагая полное решение под ключ для лабораторий и производственных отделов контроля качества.

• Глобальное соответствие готово:Предварительно сконфигурированы для выполнения строгих международных стандартов, включая UN 38.3 (пункт 4.3), IEC 62133-1:2017, и IEC 62133-2:2017.

• Высокая тяговая способность:Выпускает3,200 кгфСинус/случайная сила, способная испытывать тяжелые полезные нагрузки (до 400 кг) с максимальным ускорением 100G.

• Многофункциональные режимы испытаний:Поддерживает Sine Sweep, Random и классические шоковые тесты в диапазоне частот1 2 700 Гц.

Ключевые компоненты системы и технические преимущества

1Электромагнитный генератор возбуждения (A30S34)

• Прочное строительство:Обладает двумя подшипниками системы осевого руководства для уменьшения динамического перекрестного общения и вращения, обеспечивая долговечность в условиях высокого напряжения.

• Эффективное охлаждение:Использует воздушный канал из соломинки и низкошумный дизайн вентилятора для поддержания тепловой стабильности во время длительных испытаний.

• Ключевые характеристики:Максимальное смещение 51 мм p-p; Диаметр движущейся катушки Ф342 мм; Утечка потока < 10 гаусов.

2Дигитальный усилитель питания (LA30K)

• Высокая эффективность:Использует технологию MOSFET / IGBT с синусоидным умножением частоты PWM для высокого соотношения сигнала к шуму (> 70 дБ) и низкого искажения.

• Выходная мощность:Выход 40KVA с встроенной сервозащитой (защита от перенапряжения, перенапряжения, температуры) для защиты вашего оборудования.

3Цифровой вибрационный контроллер (VCSusb-2)

• Управление высокой точностью:32-разрядный DSP с плавающей запятой с 24-разрядным разрешением ADC обеспечивает управление закрытым циклом в режиме реального времени, независимо от ПК.

• Удобный интерфейс:Программное обеспечение на базе Windows с автоматическим созданием отчетов об испытаниях с одним щелчком мыши (Word/PDF).

• Особенности безопасности:Включает в себя ′′Small-Signal Preview′′ для проверки настроек перед испытанием на полную мощность, а также блокировки аварийной остановки.

4Расширение и фиксация

• Вертикальное расширение (VT100):Стол из 1000х1000мм магниевого сплава, закаленная поверхность, используемая до 2000 Гц.

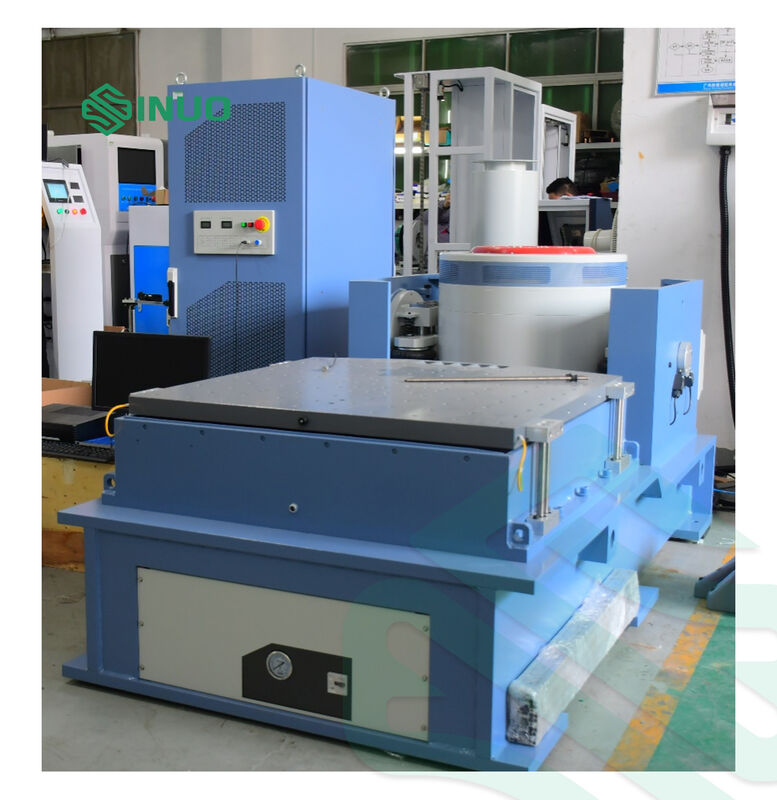

• Горизонтальный сдвиговый стол (HG100):Оливковая пленка с высокой способностью переворачивания, идеально подходит для больших образцов или образцов с неправильной формой.

• Автоматическое центрирование:Фотоэлектрическая система обеспечивает равновесие движущейся катушки во время погрузки и разгрузки.

  Ведущая в отрасли система испытаний вибрации надежности продукции
  Система тестирования вибраций Sinuo SN553 предназначена для моделирования реальных стрессов окружающей среды, обеспечивая долговечность и безопасность критических компонентов.От автомобильной электроники и аэрокосмических компонентов до литиевых батарей (UN 38.3) и потребительской электроники, эта система обеспечивает точное возбуждение, необходимое дляGB, GJB, UL, JIS, IEC и MIL-STDстандарты.

  ---

  Почему выбрать систему SN553?

  Эта система сочетает в себе высокопроизводительную мощность с точным цифровым управлением, предлагая полное решение под ключ для лабораторий и производственных отделов контроля качества.

  • Глобальное соответствие готово:Предварительно сконфигурированы для выполнения строгих международных стандартов, включая UN 38.3 (пункт 4.3), IEC 62133-1:2017, и IEC 62133-2:2017.

  • Высокая тяговая способность:Выпускает3,200 кгфСинус/случайная сила, способная испытывать тяжелые полезные нагрузки (до 400 кг) с максимальным ускорением 100G.

  • Многофункциональные режимы испытаний:Поддерживает Sine Sweep, Random и классические шоковые тесты в диапазоне частот1 2 700 Гц.

  ---

  Ключевые компоненты системы и технические преимущества

  1Электромагнитный генератор возбуждения (A30S34)

  • Прочное строительство:Обладает двумя подшипниками системы осевого руководства для уменьшения динамического перекрестного общения и вращения, обеспечивая долговечность в условиях высокого напряжения.

  • Эффективное охлаждение:Использует воздушный канал из соломинки и низкошумный дизайн вентилятора для поддержания тепловой стабильности во время длительных испытаний.

  • Ключевые характеристики:Максимальное смещение 51 мм p-p; Диаметр движущейся катушки Ф342 мм; Утечка потока < 10 гаусов.

  2Дигитальный усилитель питания (LA30K)

  • Высокая эффективность:Использует технологию MOSFET / IGBT с синусоидным умножением частоты PWM для высокого соотношения сигнала к шуму (> 70 дБ) и низкого искажения.

  • Выходная мощность:Выход 40KVA с встроенной сервозащитой (защита от перенапряжения, перенапряжения, температуры) для защиты вашего оборудования.

  3Цифровой вибрационный контроллер (VCSusb-2)

  • Управление высокой точностью:32-разрядный DSP с плавающей запятой с 24-разрядным разрешением ADC обеспечивает управление закрытым циклом в режиме реального времени, независимо от ПК.

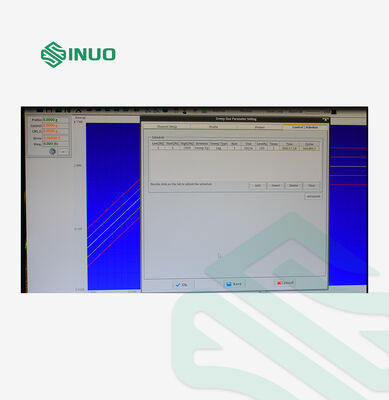

  • Удобный интерфейс:Программное обеспечение на базе Windows с автоматическим созданием отчетов об испытаниях с одним щелчком мыши (Word/PDF).

  • Особенности безопасности:Включает в себя ′′Small-Signal Preview′′ для проверки настроек перед испытанием на полную мощность, а также блокировки аварийной остановки.

  4Расширение и фиксация

  • Вертикальное расширение (VT100):Стол из 1000х1000мм магниевого сплава, закаленная поверхность, используемая до 2000 Гц.

  • Горизонтальный сдвиговый стол (HG100):Оливковая пленка с высокой способностью переворачивания, идеально подходит для больших образцов или образцов с неправильной формой.

  • Автоматическое центрирование:Фотоэлектрическая система обеспечивает равновесие движущейся катушки во время погрузки и разгрузки.

Подробные технические характеристики

Функциональность программного обеспечения

• Случайный контроль:Уравнение в реальном времени с динамическим диапазоном > 90 дБ; поддерживает до 3200 спектральных линий.

• Контроль синуса:Низкое искажение (< -100 дБ) с линейным/логиритмическим режимом просмотра.

• Классический шок:Поддерживает полусинусовые, трапециальные, пилозубные и треугольные волны с длительностью импульсов от 0,5 до 3000 мС.

Включенные аксессуары

• Полный набор соединительных кабелей и воздушных труб

• Инструкции по эксплуатации, отчеты об осмотре и руководства по техническому обслуживанию

• Калиброванный датчик ускорения системы

• Т-типовой, шестиугольный, отвертка и вибрирующий клемм для ствола давления
