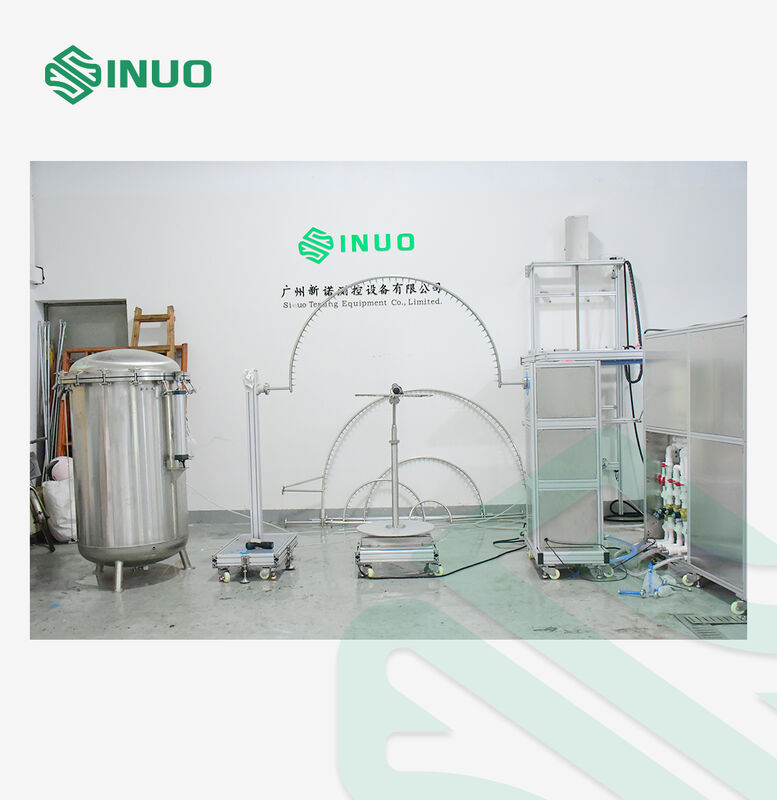

IPX1 IPX8 Комплексная система испытаний водонепроницаемости автомобильного водонепроницаемого оборудования

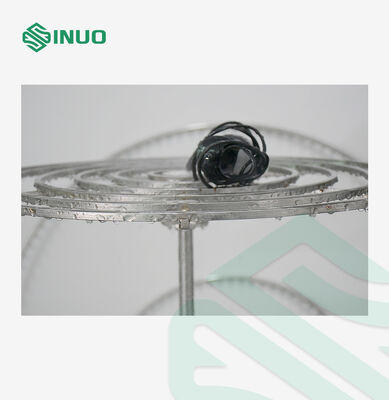

Испытание на капельное орошение IPX1 – IPX2

Площадь капельного орошения

1000 мм * 1000 мм

Диаметр капельного отверстия

Φ0,4 мм

Скорость капельного орошения

1 мм/мин (IPX1), 3 мм/мин (IPX2)

Диаметр поворотного стола

Φ600 мм

Скорость вращения поворотного стола

1–5 об/мин

Угол наклона поворотного стола

Регулируемый 0°–15°

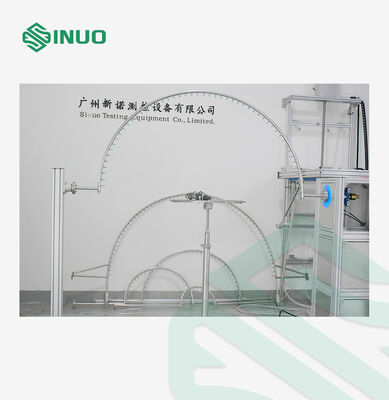

Испытание на качающуюся трубку IPX3 – IPX4

Радиус качающейся трубки

R400 мм / R600 мм / R800 мм

Угол качания

Регулируемый ±45°, ±60°, ±90°, ±180°

Скорость качания

Прибл. 60°/с

Диаметр трубы

Φ15 мм

Расстояние между соплами

50 мм

Диаметр сопла

Φ0,4 мм

Давление воды

Регулируемое 50–150 кПа

Расход на сопло

0,1 л ±5% / мин

Испытание на водяную струю IPX5

Диаметр сопла

Φ6,3 мм

Расход воды

12,5 л ±5% / мин

Струя воды

Прибл. Ø40 мм на расстоянии 2,5 м

Расстояние испытания

2,5 – 3 м

Продолжительность испытания

1 мин на м² поверхности корпуса (минимум 3 мин)

Испытание на мощную водяную струю IPX6

Диаметр сопла

Φ12,5 мм

Расход воды

100 л ±5% / мин

Давление воды

Прибл. 100 кПа

Струя воды

Прибл. Ø120 мм на расстоянии 2,5 м

Расстояние испытания

2,5 – 3 м

Продолжительность испытания

1 мин на м² поверхности корпуса (минимум 3 мин)

Испытание на погружение IPX7 – IPX8

Материал резервуара для воды

Нержавеющая сталь или материал, устойчивый к давлению

Размеры резервуара

800 * 800 * 1500 мм (Ш * Г * В)

Максимальная глубина давления

Эквивалентно глубине воды ≥10 м
