Оборудование для испытаний водонепроницаемой работы EVSE IPX4 Система испытаний водонепроницаемости

Оборудование для испытаний водонепроницаемой работы EVSE IPX4 Система испытаний водонепроницаемости

Наименование марки:	Sinuo
Номер модели:	СН448-3А
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	20 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Внешний диаметр:

Ф102 мм

Диаметр сферической крышки:

СФ75,5 мм

Два внутренних кольца:

24 отверстия, расстояние 30°

Внешние четыре кольца:

96 отверстий, расстояние 15°

Всего отверстий:

121

диаметр отверстия:

Ф0,5 мм

Скорость потока:

10 л/мин ±5%

манометр:

0–1 МПа

Упаковывая детали:

Фанерный корпус

Поставка способности:

20 комплектов/месяц

Выделить:

Водонепроницаемая испытательная камера

соответствующая стандарту IEC 60529

Испытательное оборудование IPX4 для управления на базе ПЛК

Описание продукта

Оборудование для испытаний на водонепроницаемость EVSE, система испытаний на водонепроницаемость IPX4

Эта полностью автоматическая система испытаний на водонепроницаемость предназначена для оценки степени защиты зарядных станций для электромобилей в соответствии со стандартами IEC 60529 IPX4. Оборудование оснащено интеллектуальным управлением на базе ПЛК с сенсорным экраном для полной автоматизации процесса испытаний распылением.

Соответствующие стандарты и сертификаты

IEC60529:2013 Степени защиты, обеспечиваемые оболочкой (код IP) – IPX4

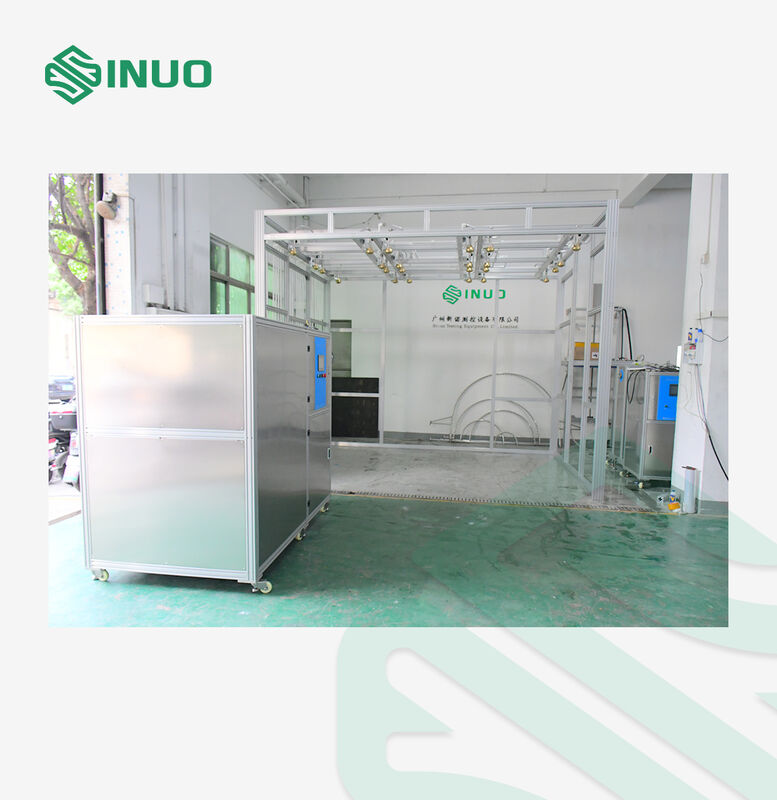

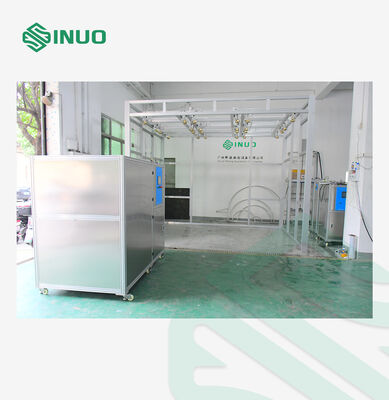

Обзор оборудования

Система использует несколько стандартных форсунок (IEC60529, рис. 5), расположенных в матричной компоновке с регулируемыми углами распыления, что обеспечивает комплексное тестирование на водонепроницаемость верхних поверхностей зарядных станций различных спецификаций. Это делает ее идеальным решением для сторонних испытательных организаций и заводских лабораторий.

Технические характеристики

Наименование	Параметры
Источник питания	AC380V 50Hz, 15 кВт, с устройством защитного отключения от утечки
Размер образца	Стандартный: 9009002400 мм
Стандарт испытаний	IEC60529-2013, испытание на дождь IPX4
Параметры форсунки	Внешний диаметр: Φ102 мм Диаметр сферического колпачка: SΦ75.5 мм Центральное отверстие: 1 Внутренние два кольца: 24 отверстия, с шагом 30° Внешние четыре кольца: 96 отверстий, с шагом 15° Общее количество отверстий: 121 Диаметр отверстия: Φ0.5 мм Материал: Латунь

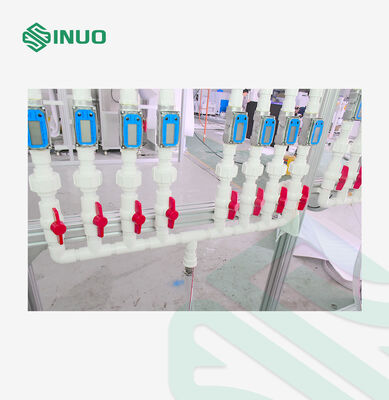

Расход	10 л/мин ±5% на форсунку, контролируется расходомером, общий расход настраивается через сенсорный экран
Расстояние распыления	Минимальное расстояние от форсунки до образца: 0,3–0,5 м (согласно стандарту)
Направление распыления	Угол форсунки вручную регулируется для соответствия поверхности образца

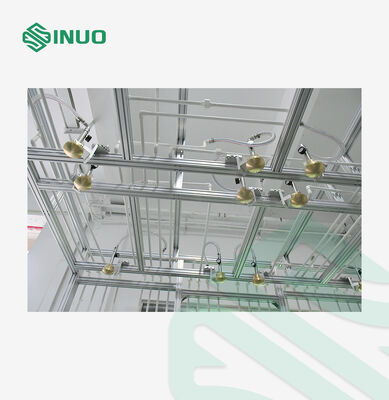

Крепление форсунки	Форсунки расположены сверху камеры, наклонены вниз на 45° (регулируемые), 6 рядов * 4 столбца
Манометр	0–1 МПа, отображается
Продолжительность испытания	0,01 с – 99,9 мин, программируемая
Система подачи воды	Распыляемая вода подается из бака через фирменный насос с системой циркуляции воды (создается пользователем)
Система управления	ПЛК Mitsubishi, сенсорный интерфейс, дисплей расходомера с ручным и автоматическим режимами работы
Регистрация утечек	Ручная проверка
Обработка образца	Образец загружается/выгружается с помощью вилочного погрузчика
Защита безопасности	Защита порядка чередования фаз, защита от утечки, защита от короткого замыкания, защита от аномальной работы
