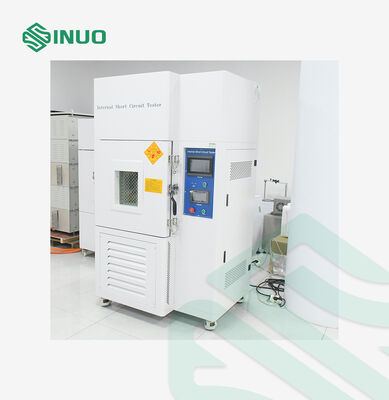

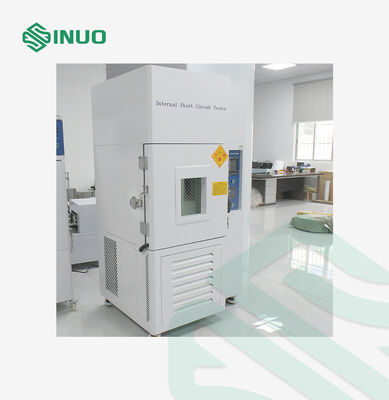

IEC 62133-2 Литий-ионные батареи Внутреннее оборудование для испытаний короткого замыкания

Основные технические параметры камеры контроля температуры

1

Диапазон температур

 0 ~ 100℃

2

Точность анализа

0.1℃

3

Колебания температуры

±2.0℃

4

Низкая температура

0℃

5

Скорость нагрева

В среднем 3℃/мин (от 0℃ до 100℃, нелинейная без нагрузки)

6

Скорость охлаждения

В среднем 1℃/мин (от 100℃ до 0℃, нелинейная без нагрузки)

​

7

Нагреватель

Электрический нагреватель из нержавеющей стали с оребренными тепловыми трубками

8

Система циркуляции воздуха

Система конвекционной циркуляции воздуха

9

Устройства безопасности

Сигнализация превышения температуры, защита от перегрузки MCCB и т. д.

10

Изоляционный материал

Жесткий пенополиуретан + высокоэффективная сжатая стекловата

11

Термостат

Контроллер TEMMI, импортированный из Кореи

12

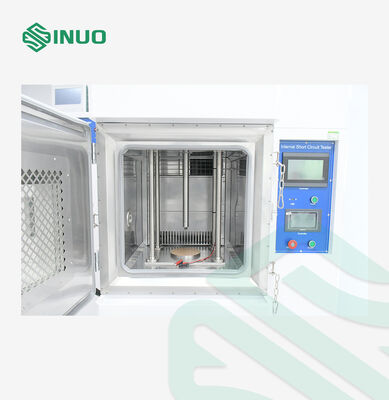

Размер внутренней камеры

Ш400*В500*Г500 мм

13

Материал внутренней камеры

Зеркальная пластина из нержавеющей стали, усиленное дно

14

Размер внешней камеры

Ш1200 * В2000 * Г1000 мм;

15

Материал внешней камеры

Холоднокатаная сталь с лакокрасочным покрытием

Основные технические параметры системы силового воздействия

1

Диапазон силы

1 кг - 200 кг

2

Единица измерения

кг/Н/фунт

3

Ход сжатия

0~300 мм

4

Точность отображения силы

1 Н

5

Разрешение

1/10 000

6

Точность силы

 ≤ 0.5%

7

Точность отображения скорости

1 мм

8

Тип привода

Привод от серводвигателя

9

Скорость сжатия

Скорость сжатия регулируется. Скорость первой точки контакта при

сжатии может быть установлена на 1,5 см/с; диапазон скорости испытания составляет 0,01~900 мм/мин (регулируемая, 0,1~1,5 см/с)

10

Размер головки сжатия

10*10*5 мм или 10*10*2 мм

11

Материал головки сжатия

По одному экземпляру из нитрильного каучука (NBR, сторона 10 мм, толщина 2 мм) и

акрила (акрил, сторона 5 мм, толщина 2 мм)

12

Материал рабочего стола для сжатия

Алюминиевый сплав или пластина из нержавеющей стали 316, коррозионностойкая

13

Подходящий размер аккумулятора

300 x 300 x 300 мм (ШxГxВ)

14

Смотровое окно

Взрывозащищенное стекло 300 x 300 мм

15

Вентиляционное отверстие

Два вентиляционных отверстия расположены с левой стороны корпуса.

16

Освещение

Внутри корпуса имеется лампа освещения, которая может освещать все испытательное пространство

17

Диапазон сбора напряжения

0-100 В, частота сбора 100 Гц/сек

18

Разрешение по напряжению

0.1 мВ

19

Частота сбора напряжения

100/с

20

Диапазон деформации

0-300 мм

21

Макс. испытательная плоскость

300x300 мм

22

Источник питания

220 В 50 Гц

23

Мощность

2.0 кВт

24

Вес машины

Примерно 350 кг
