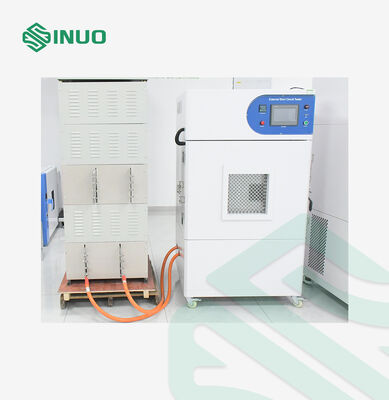

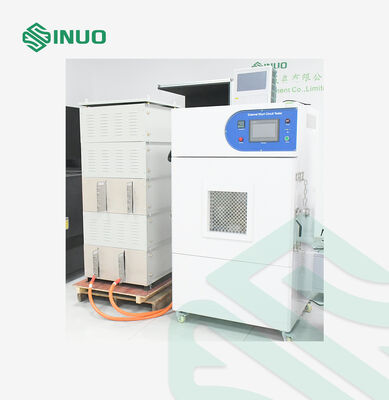

Высокопроизводительный внешний тестер короткого замыкания для оценки литий-ионных батарей

Наименование марки:	Sinuo
Номер модели:	СН551
МОК:	1
Условия оплаты:	Т/Т
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Максимальное течение нагрузки:

2000А (постоянный ток)

Встроенный резистор:

20±5мОм и 80±20мОм

Внутренний размер камеры:

Ш650мм*Д650мм*В500мм

Время на ответ DC:

≤5μs

Диапазон сбора напряжения:

0~100 В (постоянный ток)

Настоящий тариф приема:

1 время/с

Ряд собрания температуры:

0 ≈ 100°С

Точность сбора температуры:

± 2 ℃

Упаковывая детали:

Экспортная упаковка

Поставка способности:

10 комплектов в месяц

Описание продукта

Высокопроизводительный внешний тестер короткого замыкания для оценки литий-ионных аккумуляторов

Соответствующие стандарты и положения

Он соответствует стандарту UL 2580, пункт 26, IEC62133-1:2017, пункт 7.3.2, IEC62133-2:2017, пункт 7.3.1 и 7.3.2, IEC62133:2014, пункт 7.3.2,8.3.1, 8.3.2, пункт IEC60086-4. 6.5.1, IEC60086-4, пункт 6.5.8, 6.5.9 и так далее.

Обзор продукта

После того, как оборудование попадет в лабораторию, отрегулируйте расстояние между передней, задней, левой и правой частями оборудования, отрегулируйте регулировочные ножки, чтобы выровнять основание, и закрепите роликовые чашки.
Подключите шнур питания к устройству и проверьте машину. Только когда проблем нет, можно приступать к тестированию продукта.
Установите параметры теста, поместите батарею на полку внутреннего тестового бокса, закройте дверцу и начните тест.
Во время испытания дверь нельзя открыть по своему желанию, пока испытание не будет завершено. По истечении времени наблюдения дверцу можно открыть, чтобы проверить аккумулятор.

Технические параметры

Имя	Параметры
Макс. ток нагрузки	2000А (постоянный ток)
Время отклика постоянного тока	≤5 мкс
Встроенный резистор	20±5мОм и 80±20мОм (два набора резисторов, можно переключать вручную в соответствии с различными стандартными требованиями)
Размер внутренней камеры	Ш650ммД650ммВ500мм
Метод управления	ПЛК и сенсорный экран
Материал внутренней коробки	Нержавеющая сталь
Уплотнительная лента	Устойчивый к коррозии силикон.
Контроль температуры	Нормальная температура RT+10℃~100℃ (может быть задана заранее) Скорость повышения температуры 3℃/мин. Температурный циферблат 0,5 ℃ Однородность температуры: ± 2 ℃
Условие тестовой остановки	1) Температура батареи падает на 20% ниже пиковой; 2) Время короткого замыкания
Температура поверхности батареи	Может отслеживать изменения температуры во время тестирования поверхности батареи.

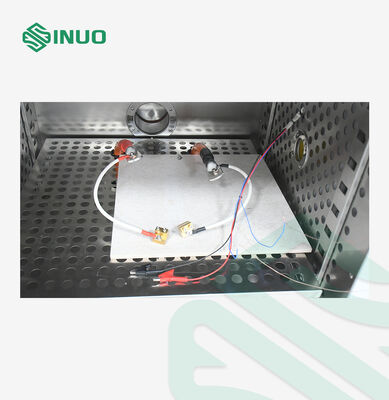

Стойка для образцов	Стеллаж для хранения из перфорированной стальной пластины SUS № 201 из нержавеющей стали с максимальной несущей способностью 30 кг на один слой. Высота при этом регулируется.
Элемент Холла собирает текущий сигнал	Элементы Холла используются для сбора тока, генерируемого при коротком замыкании системы короткого замыкания, во избежание образования контактного сопротивления, а передача данных является стабильной и точной;

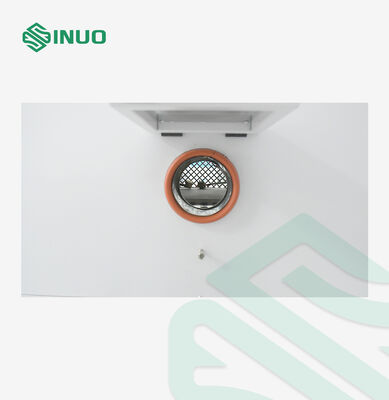

Свинцовое отверстие	На левой стороне коробки имеется отверстие диаметром 50 мм для прохождения тестовых проводов.
Дверь камеры	Для фиксации двери используются высокопрочные петли, а для ее фиксации на дверь можно установить не менее 2 комплектов взрывозащищенных замков.
Взрывозащищенное устройство сброса давления	Он имеет функцию выхлопа, взрывозащищенности и сброса давления. Задняя часть защитного бокса оснащена дверцей сброса давления с магнитным адсорбером (300*300 мм). При сильном воздействии воздушного потока дверца сброса давления автоматически открывается и закрывается, чтобы уменьшить воздействие взрыва.
Освещение	Дверь испытательной камеры оснащена ярким светодиодным освещением, позволяющим легко видеть условия испытаний в испытательной камере.
