IEC 61851-23 Ed.2 Испытательное оборудование для крепления кабельной сборки со стороны B зарядной станции электромобилей (EVSE) на растяжение

IEC 61851-23 Ed.2 Испытательное оборудование для крепления кабельной сборки со стороны B зарядной станции электромобилей (EVSE) на растяжение

Наименование марки:	Sinuo
Номер модели:	SNQC1007B
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	20 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Крутящий момент применяется:

Встреча 0,6N • M, 0,7N • M, 1,4N • M, 2,7n • M, 5,4n • M, 11,0n • M, 16,3n • M -спецификации ， реали

Тянуть применить:

Встреча 160N, 200n, 240n, 250n, 500N спецификации, реализованные под суперпозицией весов

Частота растяжения:

1 время/с

Крутящее колесо:

R100 мм (PP200 мм) ± 0,5 мм

Время применения крутящего момента:

0-99H59M59S

Циклы тяги:

1-999999 Циклы

Защита от сбоя энергии:

С функцией памяти памяти с питанием данных

Режим работы управления:

Автоматическое управление PLC, операция сенсорного экрана

Упаковывая детали:

Фанерная коробка

Поставка способности:

20 комплектов/месяц

Выделить:

Оборудование для испытания на снятие напряжения в анкерном креплении

Оборудование для испытаний EVSE в соответствии с IEC 61851-23

Описание продукта

IEC 61851-23 Ed.2 EVSE Боковая часть кабельной сборки B

IEC 61851-23 Система испытаний кабельного крепления станций зарядки электромобилей EVSE оборудование для испытаний кабеля и крутящего момента

Стандарты соответствия

Проектировано и изготовлено в соответствии с пунктом 11 IEC 61851-23:2023.6.102 и рисунок 110, рисунок 111 и таблица 114.

Обзор продукции

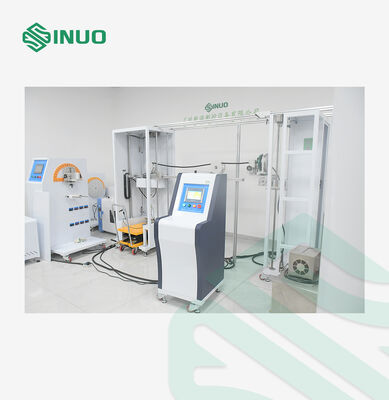

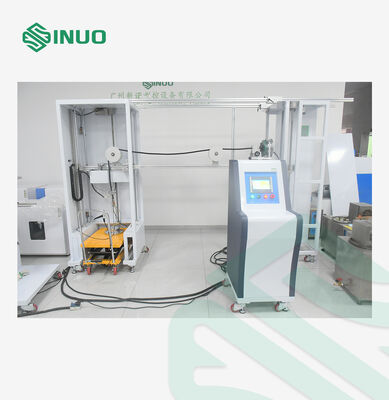

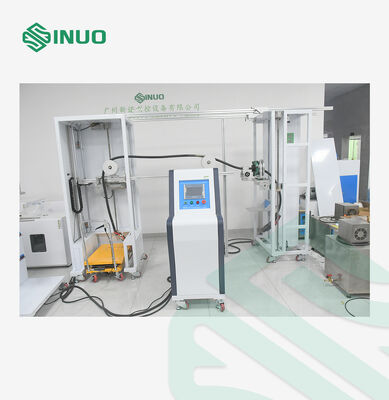

The Cable Anchorage Pull Force and Torque Test Apparatus (Model SNQC1007B) is a high-precision testing system designed for EVSE manufacturers and accredited laboratories requiring reliable and repeatable compliance verificationРазработан в строгом соответствии с IEC 61851-23:2023Пункт 11.6.102, the system is used to assess whether EV AC/DC charging station cable assemblies and anchorage structures can withstand the specified tensile forces and torque without exceeding the allowable displacement limits.

SNQC1007B имеет интеллектуальное управление на основе ПЛК, применение силы на двигателе и точную нагрузку на вес, обеспечивая стабильную выходной силу, точное измерение,и отличная повторяемость испытанийПараметры испытаний могут быть гибко настроены для различных размеров кабелей и требований испытаний.Устойчивая механическая структура в сочетании с интуитивно понятным интерфейсом "человек-машина" с сенсорным экраном позволяет эффективную и удобную работу, даже для начинающих пользователей.

Точно имитируя реальные нагрузки на зарядные кабели во время нормального использования,Этот аппарат помогает производителям проверять соответствие строгим международным требованиям безопасности.Он поддерживает разработку более безопасной, надежной и полностью совместимой инфраструктуры зарядки электромобилей, одновременно снижая риски сертификации и повышая эффективность испытаний.

Технические спецификации

Содержание испытания	Электромобильная зарядная станция Сбоку B Кабельная сборка Анкерная установка Устройство для испытаний снятия напряжения
Схема структуры оборудования
Режим работы управления	Автоматическое управление ПЛК, работа с сенсорным экраном
Применение крутящего момента	Соответствует спецификациям 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, реализованным путем наложения весов
Режим управления	Электрические
Применение тяговой силы	Соответствует спецификациям 160N, 200N, 240N, 250N, 500N, реализованным путем наложения весов
Циклы тяги	1-999999 циклов, может быть предварительно установлен, по умолчанию 100±1 циклов

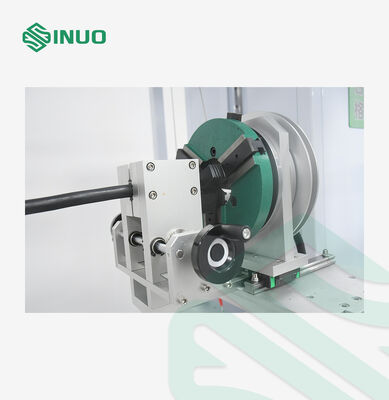

Колесо с крутящим моментом	R100mm(Ф200mm) ±0,5mm
Частота натяжения	1 раз/с, фактическое время тяги определяется электрическим сигналом
Установка	Универсальные зажимы, один набор
Время наложения крутящего момента	0-99H59M59S, может быть предварительно установлен
Защита от отключения питания	С функцией памяти для хранения данных с отключением
Дополнительная конфигурация	оборудование имеет регулируемую высоту фиксации от 500 до 1200 мм (т.е. положение выхода кабеля),что позволяет ему соответствовать требованиям испытаний зарядных станций с различными положениями выходов кабелей.
Таблица выбора соответствия веса
