IEC 61851-23 Система испытаний крепления кабеля EVSE Оборудование для испытаний тяги и крутящего момента кабеля

IEC 61851-23 Система испытаний крепления кабеля EVSE Оборудование для испытаний тяги и крутящего момента кабеля

Наименование марки:	Sinuo
Номер модели:	SNQC1007B
МОК:	1
цена:	Customized
Условия оплаты:	Т/Т
Способность к поставкам:	20 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Тянуть применить:

Встреча 160N, 200n, 240n, 250n, 500N спецификации, реализованные под суперпозицией весов

Крутящий момент применяется:

Встреча 0,6N • M, 0,7N • M, 1,4N • M, 2,7n • M, 5,4n • M, 11,0n • M, 16,3n • M -спецификации ， реали

Крутящее колесо:

R100 мм (PP200 мм) ± 0,5 мм

Частота растяжения:

1 время/с

Циклы тяги:

1-999999 Циклы

Время применения крутящего момента:

0-99H59M59S

Режим работы управления:

Автоматическое управление PLC, операция сенсорного экрана

Защита от сбоя энергии:

С функцией памяти памяти с питанием данных

Упаковывая детали:

Фанерная коробка

Поставка способности:

20 комплектов/месяц

Выделить:

Система испытаний крепления кабеля IEC 61851-23

Оборудование для испытаний тяги кабелей EVSE

оборудование для испытаний крутящего момента для EVSE

Описание продукта

IEC 61851-23 Система испытаний крепления кабеля EVSE Оборудование для испытаний тяги и крутящего момента кабеля

Соблюдение стандартов и положений

Он спроектирован и изготовлен в соответствии с пунктом 11 IEC 61851-23:2023.6.102 и рисунок 110, рисунок 111 и таблица 114.

Продукт oпросмотр

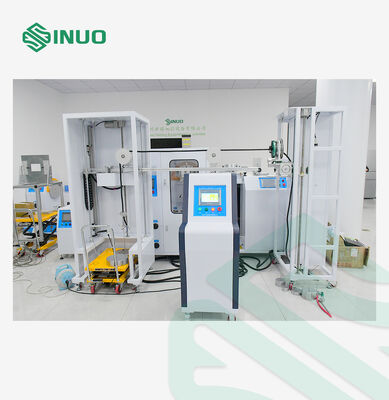

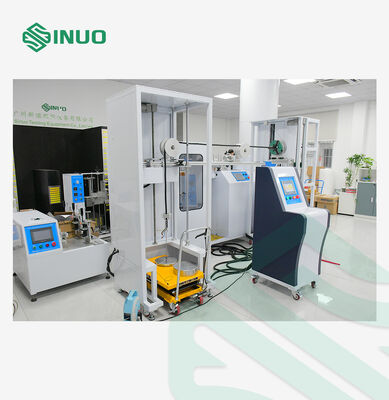

Устройство для испытания силы притяжения и крутящего момента (модель SNQC1007B) является высокоточным решением для испытаний, разработанным для производителей и лабораторий, стремящихся к надежному соответствию EVSE.Разработан строго в соответствии с IEC 61851-23:2023, пункт 11.6.102, эта система оценивает, могут ли кабели зарядных станций переменного тока и постоянного тока электромобилей и конструкции крепления выдерживать определенные силы тяги и крутящий момент без превышения предельных размеров перемещения.

Оснащенный интеллектуальным управлением ПЛК, силовым приводом и точной нагрузкой на вес, SNQC1007B обеспечивает стабильные, повторяемые и высокоточные результаты испытаний.Его настраиваемые параметры, прочная механическая конструкция и интуитивно понятный интерфейс с сенсорным экраном делают работу легкой даже для начинающих пользователей.

Реалистично моделируя условия тяги и скручивания в реальном мире, этот аппарат гарантирует, что зарядные станции соответствуют строгим международным стандартам безопасности.более надежный, и полностью совместимой инфраструктуры зарядки электромобилей.

Технический параметр

Содержание испытания	Испытания тяги кабеля и крутящего момента зарядной станции электромобилей
Схема структуры оборудования
Режим работы управления	Автоматическое управление ПЛК, работа с сенсорным экраном
Применение крутящего момента	Соответствие спецификациям 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, достигнутое путем наложения весов
Режим привода	Электрические
Снимай, приложи.	Соответствовать спецификациям 160N, 200N, 240N, 250N, 500N, реализованным путем наложения весов
Циклы тяги	1-999999 циклов, может быть предварительно установлен, по умолчанию 100±1 циклов

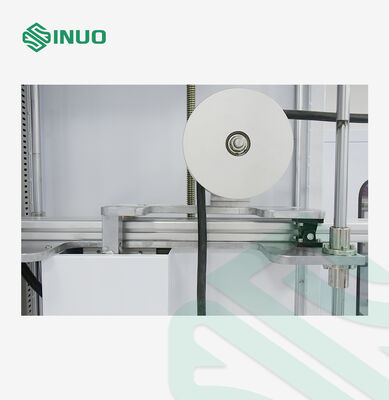

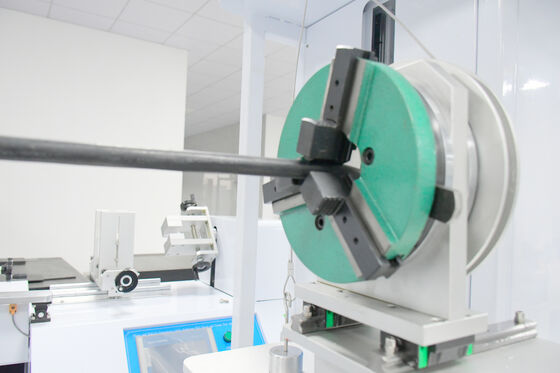

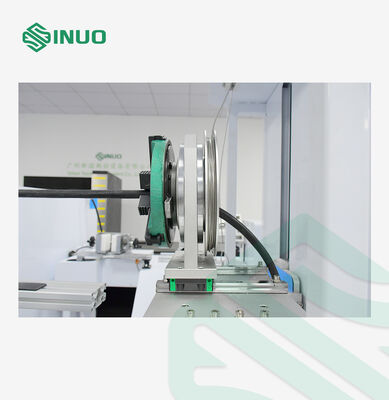

Колесо с крутящим моментом	R100mm(Ф200mm) ±0,5mm
Частота натяжения	1 раз/с, фактическое время тяги определяется электрическим сигналом
Установка	Универсальные зажимы, один набор
Время наложения крутящего момента	0-99H59M59S, можно предоставить
Защита от отключения питания	С функцией памяти для хранения данных с отключением
Дополнительная конфигурация	оборудование имеет регулируемую высоту фиксации от 500 до 1200 мм (т.е. положение выхода кабеля),что позволяет ему соответствовать требованиям испытаний зарядных станций с различными положениями выходов кабелей.
Таблица выбора соответствия веса

Подробная информация

IEC 61851-23 Система испытаний крепления кабеля EVSE Оборудование для испытаний тяги и крутящего момента кабеля 2
