Подробная информация о продукции

Дом продукты

Оборудование для испытаний соединителя EV

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment

Наименование марки:	Sinuo
Номер модели:	SNQC1007
МОК:	1
Условия оплаты:	T/T.
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Режим привода:

Мотор и цилиндр

Метод работы:

Деятельность кнопки

Весы вращающего момента:

6n*1, 7n*1, 12n*1, 15n*1, 23n*1, 110n*1 может достичь 0,6 нм, 0,7 нм, 1,2 нм, 1,5 нм, 2,3 нм, 11n.m

Весы силы тяги:

40n*1, 50n*1, 60n*1, 100n*2,250n*1 может достичь 160n, 200n, 240n, 250n, 500n, 600n сила тяги

Частота тяги:

1 cycle/s

Рука вращающего момента:

Ф200mm

Вес оборудования:

220 кг

Размеры оборудования:

L 1560 мм*W 600 мм*ч 1530 мм

Упаковывая детали:

Экспортная упаковка

Поставка способности:

10 комплектов в месяц

Описание продукта

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment

Complied Standards & Clauses

It is designed and manufactured according to IEC62196-1: 2022 clause 25.3 Figure 17 and table 11, IEC60309-1: 2012 clause 23.3, etc..

Product Overview

This pull force and torque testing apparatus is designed for evaluating vehicle plugs, socket-outlets, and connectors to ensure they can endure the required mechanical stresses of pulling force and torsional load.

The equipment is developed and manufactured in full compliance with IEC 62196-1:2022 clause 25.3, Figure 17 and Table 11, as well as IEC 60309-1:2012 clause 23.3, among other relevant standards.

The pulling function is performed by a single-phase variable-speed motor that operates an eccentric mechanism, with adjustable motor speed to guarantee precise timing for each applied pull force. Torque is generated by an air cylinder that releases a calibrated torque weight, ensuring consistent and accurate torque measurement.

Technical Parameters

Operation Method	Button operation
Drive Mode	Motor and cylinder
Power Supply	Single phase AC220V±10%, 50/60Hz, 10A
Equipment Dimensions & Weight	L 1560mmW 600mmH 1530mm, approx. 220KG
Fixture	One set of universal fixtures
Torque Arm	Ф200mm
Torque Applied Time	0.01S ~ 99 hours 59 minutes 59 seconds, default 1 min
Pull Frequency	1 cycle/s
Pull Cycles	1-999999 cycles, can be preset, default 100 cycles
Pull Force Weights	40N1, 50N1, 60N1, 100N2,250N*1 Can achieve 160N, 200N, 240N, 250N,500N,600N pull force
Torque Weights	6N1, 7N1, 12N1, 15N1, 23N1, 110N1 Can achieve 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m torque

Details

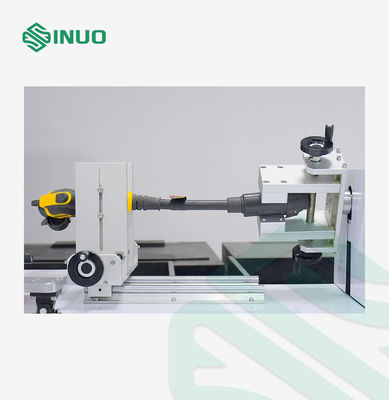

Electric Vehicle Connector Cable Anchorage Pull Force and Torque Test Equipment 0
