Wire Clamping Terminal Durability Test Device Terminal Clamping Force Test Machine

Wire Clamping Terminal Durability Test Device Terminal Clamping Force Test Machine

Наименование марки:	Sinuo
Номер модели:	SNQC1012
МОК:	1
цена:	Customized
Условия оплаты:	T/T.
Способность к поставкам:	20 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Calibration Certificate (Cost Additional)

Испытательная станция:

Одиночная станция

Скорость вращения:

5 ~ 15 оборотов в минуту

Диапазон регулировки высоты:

250-800 мм

Метод установки высоты:

Ручная регулировка

Управление и эксплуатация:

Управление ПЛК, сенсорный экран

Количество тестов:

0-999999

Диаметр вращения:

Ø76 мм

Диаметр автобуса:

6.4, 9,5, 12,7, 14,3, 15,8, 19,1, 22,2, 25,4, 28,6, 31,8, 34,9, 38,1, 44,5, 50,8, 54 мм

Упаковывая детали:

Фанерный корпус

Поставка способности:

20 комплектов/месяц

Описание продукта

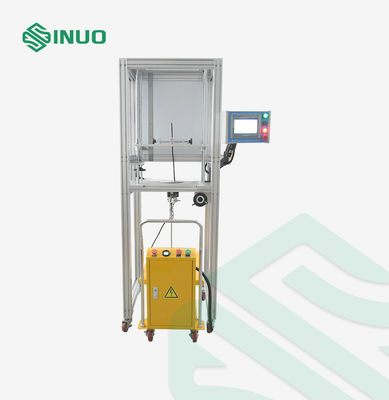

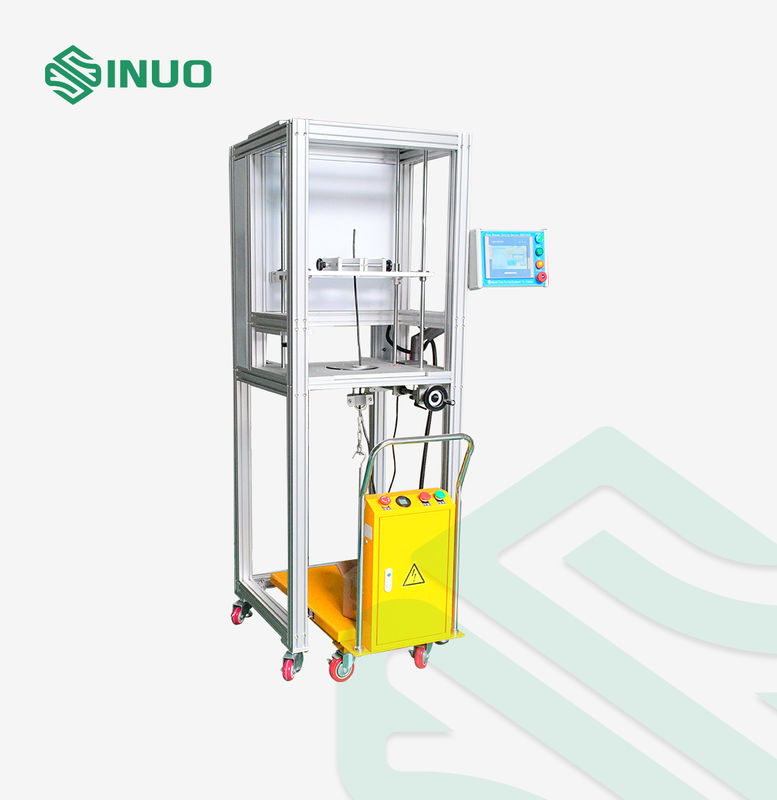

Wire Clamping Terminal Durability Test Device Terminal Clamping Force Test Machine

Complied Standards & Clauses

This testing device conforms to UL486A-B clause 9.3.2.1, clause 9.3.2.3, clause 9.3.2.4 and table 26 and figure 6, IEC60947-1, etc.

Equipment Overview

Specimens and restrictions: Screw terminals, threadless terminals and connectors.

Test purpose: To examine whether the screw terminals and threadless terminals can withstand the mechanical stresses that occur during normal use. It is mainly used to judge whether the design and structure of the thread clamping terminal block meet the requirements of not excessively damaging the wire when clamping the wire.

Testing principle: Using guide rail screw structure. The number of tests can be preset before use. When the set value is reached, the machine will automatically stop and sound an alarm signal.

Technical Parameters

Control and operation	PLC control, touch screen operation
Test station	Single station
Drive	Servo drive

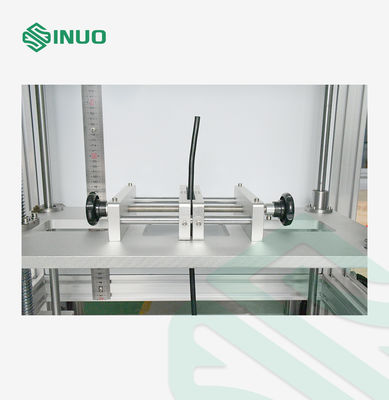

Fixture	1. The centering locking fixture meets the requirements of terminal blocks with length, width and height of 607090mm respectively. The fixture has the characteristics of quick replacement. 2. Equipped with additional mounting plate, size 300mm*250mm, which can be used interchangeably with the centering locking clamp. 3. The maximum distance between the mounting plate and the rotation center is 120mm, adjustable
Rotation speed	5~15 rpm, can be preset on the touch screen, (UL486A-B requires 9 rpm)

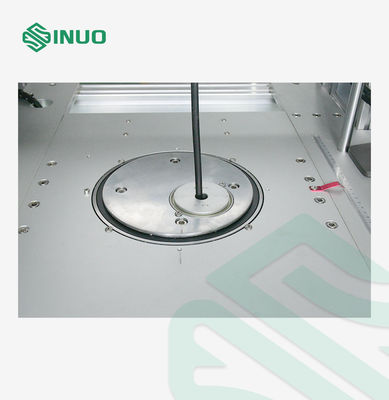

Rotation diameter	Adopting double-hole rotating disc, diameter ø76mm
Number of tests/time	1. 0-999999, it will automatically stop when the preset number of tests is reached. 2. The test time can be switched to 0-9999min according to different standard requirements, and can be preset. It will automatically stop when the preset test time is reached.
Load weight	A set of weights can achieve 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.4, 13.6, 18.2, 22.7, 25, 27.2, 34.1, 36.3, 40.9, 45.4, 49.9, 54.5, 70.4, 81.7, 93.1, 109. Unit: Kg, weight hook is included in the total weight
Height adjustment range	250~800mm, adjustable, with scale indicator
Height adjustment method	Manual adjustment
Busing diameter	UL486A-B Configuration: 6.4, 9.5, 12.7, 14.3, 15.8, 19.1, 22.2, 25.4, 28.6, 31.8, 34.9, 38.1, 44.5, 50.8, 54mm
Sample specification selection (see attached table)	UL486A-B Table 26
Weight lifting mechanism	Equipped with electric lifting mechanism, large-size weight tray to prevent falling
Power supply	Single phase 120V, 50Hz
