Устройство для испытания на растяжение и крутящий момент крепления кабеля EVSE в соответствии с IEC 61851-23

Устройство для испытания на растяжение и крутящий момент крепления кабеля EVSE в соответствии с IEC 61851-23

Наименование марки:	Sinuo
Номер модели:	SNQC1007B
МОК:	1
цена:	Customized
Условия оплаты:	T/T.
Способность к поставкам:	20 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Calibration Certificate (Cost Additional)

Крутящий момент применяется:

Встреча 0,6N • M, 0,7N • M, 1,4N • M, 2,7n • M, 5,4n • M, 11,0n • M, 16,3n • M -спецификации ， реали

Тянуть применить:

Встреча 160N, 200n, 240n, 250n, 500N спецификации, реализованные под суперпозицией весов

Частота растяжения:

1 время/с

Крутящее колесо:

R100 мм (PP200 мм) ± 0,5 мм

Время применения крутящего момента:

0-99H59M59S

Циклы тяги:

1-999999 Циклы

Защита от сбоя энергии:

С функцией памяти памяти с питанием данных

Режим работы управления:

Автоматическое управление PLC, операция сенсорного экрана

Упаковывая детали:

Фанерная коробка

Поставка способности:

20 комплектов/месяц

Выделить:

EVSE cable anchorage test apparatus

IEC 61851-23 torque tester

EVSE pull force testing equipment

Описание продукта

Аппарат для испытания на усилие вытягивания и крутящий момент крепления кабеля EVSE IEC 61851-23

Соответствующие стандарты и пункты

Он разработан и изготовлен в соответствии с IEC 61851-23:2023 пункт 11.6.102 и рисунок 110, рисунок 111 и таблица 114.

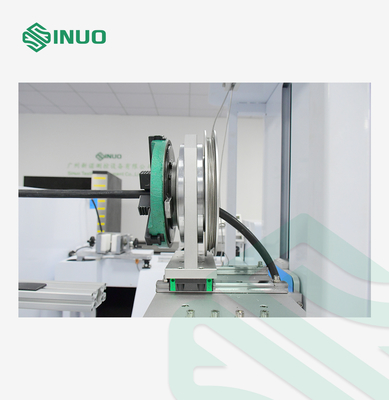

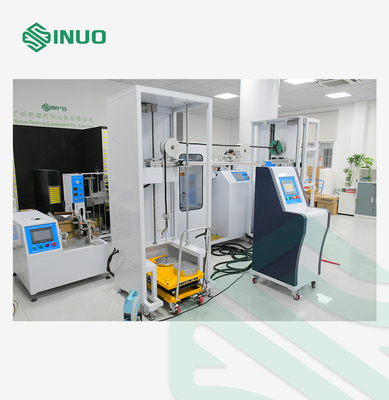

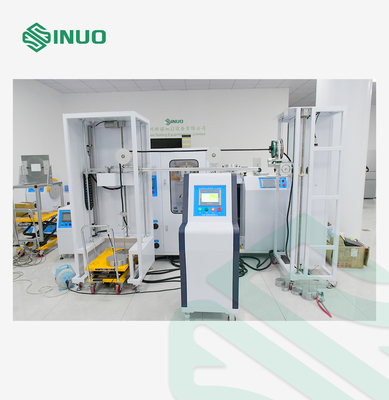

Обзор продуктаАппарат для испытания на усилие вытягивания и крутящий момент крепления кабеля (модель SNQC1007B) - это профессиональное решение для испытаний, разработанное в строгом соответствии с пунктом 11.6.102 стандарта IEC 61851-23:2023. Он разработан специально для зарядных станций переменного и постоянного тока для электромобилей, обеспечивая устойчивость крепления гибкого шнура или устройства крепления кабеля к заданным растягивающим усилиям и крутящему моменту без превышения пределов смещения.

Этот аппарат сочетает в себе управление ПЛК, привод двигателя и прецизионные системы взвешивания для получения высокоточных и повторяемых результатов испытаний. Благодаря настраиваемым параметрам испытаний, прочной конструкции и удобному сенсорному экрану, это незаменимый инструмент для производителей, лабораторий и органов сертификации, занимающихся испытаниями на соответствие требованиям EVSE.

Имитируя реальные условия вытягивающего усилия и крутящего момента, SNQC1007B гарантирует безопасную, надежную и соответствующую стандартам работу кабелей зарядных станций для электромобилей.

Технические параметры

Элемент

Спецификация	Содержание теста
Испытания на вытягивание и крутящий момент кабеля зарядной станции для электромобилей	Управление и эксплуатация
Автоматическое управление ПЛК, интерфейс сенсорного экрана	Режим привода
Электрический	Уровни вытягивающего усилия
160 Н, 200 Н, 240 Н, 250 Н, 500 Н (с помощью грузов)	Уровни крутящего момента
0,6 Н·м, 0,7 Н·м, 1,4 Н·м, 2,7 Н·м, 5,4 Н·м, 11,0 Н·м, 16,3 Н·м (с помощью грузов)	Колесо крутящего момента

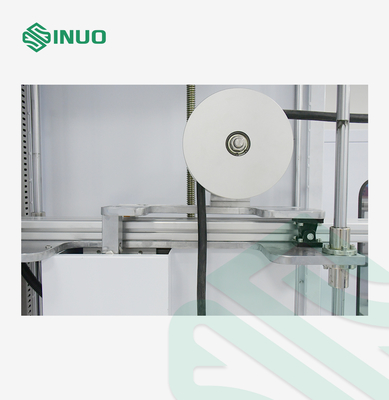

R100 мм (Ø200 мм) ±0,5 мм	Частота растяжения
1 вытягивание/с (обнаруживается электрическим сигналом)	Циклы вытягивания
1–999 999 (предустановлено, по умолчанию 100±1 циклов)	Время приложения крутящего момента
0–99 часов 59 минут 59 секунд (предустановлено)	Защита от сбоев питания
Функция памяти для хранения данных	Приспособление
Универсальный зажим (1 комплект в комплекте)	Регулировка высоты приспособления
500–1200 мм	Электропитание
AC220 В ±10%, 50–60 Гц, 1 кВт	Размеры
Прибл. Ш4000 × Г600 × В1850 мм	Вес
Прибл. 300 кг	Рабочая среда
Температура 0–40℃; Влажность 30%–90%	Детали

Устройство для испытания на растяжение и крутящий момент крепления кабеля EVSE в соответствии с IEC 61851-23 0
