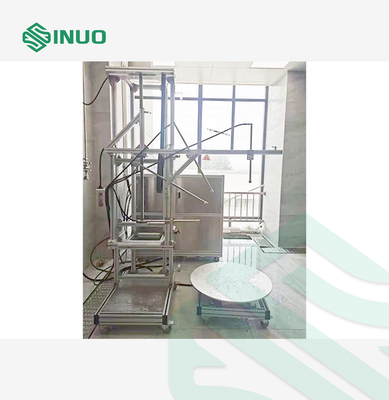

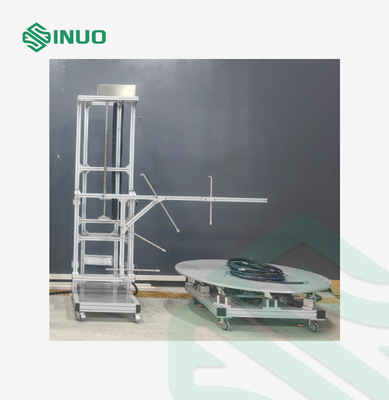

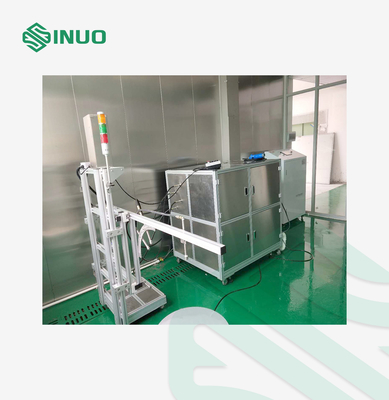

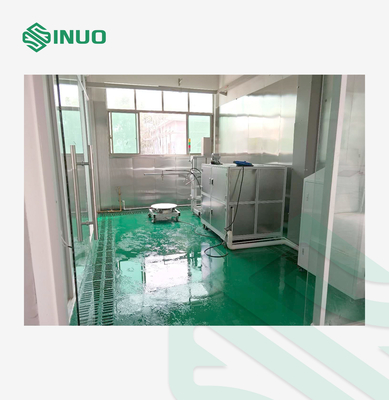

Система испытаний на водонепроницаемость IPX9K открытого типа для автомобильной промышленности и электроники

Система испытаний на водонепроницаемость IPX9K открытого типа для автомобильной промышленности и электроники

Наименование марки:	Sinuo
Номер модели:	SN4412-P12
МОК:	1
цена:	Customized
Условия оплаты:	T/T.
Способность к поставкам:	1 комплект/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Calibration Certificate (Cost Additional)

Расстояние сопла:

150-200mm

Давление воды:

8-10Mpa

Скорость потока:

15L±1/мин

Гидравлические трубы:

длиной 3 м

Максимальная масса образца:

≥ 80 кг

Температура воды:

80°C±5°C

Открытия соприкосновений:

2.34*1.33 мм (овальный)

Система поворотного стола:

L1500x W1500xH500 мм

Упаковывая детали:

Другой

Поставка способности:

1 комплект/месяц

Выделить:

IPX9K waterproof testing system

open-type water ingress tester

automotive waterproof testing equipment

Описание продукта

Система испытаний на водонепроницаемость IPX9K открытого типа для автомобильной промышленности и электроники

Соответствующие стандарты и положения

Данное оборудование соответствует стандартам IEC60529, DIN40050-9, ISO20653 и другим.

Обзор оборудования

Основные образцы данного оборудования: легковые автомобили, автобусы, лампы, мотоциклы и другие транспортные средства и их детали.

Это оборудование может имитировать условия процесса очистки под высоким давлением/паром для проверки физических и других связанных свойств образцов.

После испытания можно судить о том, соответствует ли производительность продукта требованиям. Это удобно для проектирования, улучшения, проверки и заводского контроля продукции.

Данное оборудование соответствует стандартам IEC60529, DIN40050-9, ISO20653 и другим.

Функция испытания (IPX9K) используется для проверки электрических изделий с уровнем защиты оболочки IEC (дополнительный код IP, расширенное испытание). Оно изготовлено в соответствии с соответствующими спецификациями стандарта DIN40050. Этот тестер водонепроницаемости может обеспечивать условия испытаний, имитирующие естественную среду/человеческий фактор, для автомобильных и мотоциклетных деталей, двигателей и электроники.

Технические параметры

IPX9K
Образец для испытаний	Максимальная длина, ширина и высота ≥1200x1200x1200 мм, максимальный вес образца ≥80 кг.
Количество форсунок	Имеется 2 форсунки. Одна установлена сверху (вертикально) для распыления на верхнюю поверхность образца. Другая установлена снизу (горизонтально) для распыления на плоскость вокруг образца. Траектория распыления основана на принципе прохождения S-образной траектории. Для завершения распыления воды с 5 сторон используется конструкция четырехстороннего серводвигателя.
Четыре отверстия форсунок	2,34*1,33 мм (овальные)
Расстояние между форсунками	150-200 мм
Угол распыления	Распыление может покрывать всю поверхность образца, а угол распыления перпендикулярен поверхности образца.
Давление воды	8-10 МПа
Температура воды	80℃±5℃
Расходомер	Электронный расходомер высокого давления
Манометр	Манометр высокого давления
Гидравлическая труба	Длина 3 м
Скорость потока	15 л±1/мин
Метод испытаний	(1) Верхняя и пять поверхностей испытуемого образца поочередно опрыскиваются водой. (2) При испытании оболочки в испытаниях a) и b) температура воды должна поддерживаться на уровне (80±5)℃. (3) Для небольших корпусов (максимальный размер ≤ 250 мм): Корпус должен быть установлен на испытательном устройстве. Скорость вращения: (5±1) об/мин. Угол распыления: 0°, 30°, 60°, 90°. Время испытания для каждой позиции составляет 30 секунд. (4) Для больших корпусов (максимальный размер ≥ 250 мм): Корпус должен быть установлен в соответствии с предполагаемым использованием. Вся внешняя поверхность корпуса будет опрыскиваться. Направление распыления: Распыление со всех направлений для покрытия всей поверхности корпуса. И угол распыления должен быть как можно более перпендикулярным к поверхности распыления. Расстояние между форсункой и испытуемым образцом в условиях испытаний составляет (175±25) мм, не менее 3 минут.
Время распыления воды	Основное эталонное время испытания составляет 2 минуты на квадратный метр. Время для завершения всей траектории может быть установлено. Его можно установить примерно на 500 секунд (3,96 квадратных метра). При настройке можно ввести размеры в соответствии с общими размерами продукта по длине, ширине и высоте, и система автоматически завершит испытательную траекторию для упорядоченного тестирования. После завершения испытания форсунка возвращается в исходное положение, и устройство подает звуковой и визуальный сигнал.

Детали

Система испытаний на водонепроницаемость IPX9K открытого типа для автомобильной промышленности и электроники 0
