Устройство для испытания тяговой силы и крутящего момента на зарядной станции

Устройство для испытания тяговой силы и крутящего момента на зарядной станции

Наименование марки:	Sinuo
Номер модели:	SNQC1007B
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	20 sets/month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Сертификация:

Calibration Certificate (Cost Additional)

Pull apply:

Meet 160N, 200N, 240N, 250N, 500N specifications, realized by superposition of weights

Torque apply:

Meet 0.6N•m, 0.7N•m, 1.4N•m, 2.7N•m, 5.4N•m, 11.0N•m, 16.3N•m specifications，realized by superposition of weights

Torque wheel:

R100mm(Ф200mm) ±0.5mm

Tensile frequency:

1 time/s

Pull cycles:

1-999999 cycles

Torque application time:

0-99H59M59S

Control operation mode:

PLC automatic control, touch screen operation

Power failure protection:

With power-off data storage memory function

Packaging Details:

Plywood box

Supply Ability:

20 sets/month

Выделить:

Устройство для испытания крепления кабеля EVSE

Испытатель крутящего момента станции зарядки

Оборудование для испытаний тяговой силы для EVSE

Описание продукта

Аппарат для испытания натяжения и крутящего момента кабельного анкерного крепления зарядной станции

Соответствующие стандарты и пункты

Разработан и изготовлен в соответствии с IEC 61851-23:2023 пункт 11.6.102 и рисунок 110, рисунок 111 и таблица 114.

Обзор продуктаОбразцы и ограничения: Зарядные станции переменного и постоянного тока для электромобилей

Цель испытания: Гибкое кабельное крепление прибора должно освобождать проводники на клеммах от растягивающего усилия и крутящего момента. Это устройство используется для проверки способности кабельного анкерного крепления или устройства фиксации кабеля зарядных станций переменного/постоянного тока для электромобилей выдерживать заданное растягивающее усилие и крутящий момент.

Принцип испытания: Растягивающее усилие реализуется за счет использования двигателя для приведения в действие эксцентрикового колесного механизма. Скорость двигателя регулируется, чтобы обеспечить точное приложение растягивающего усилия каждый раз. Он оснащен функцией контроля продолжительности растягивающего усилия. Крутящий момент прикладывается с помощью приводимого в действие двигателем лотка, который поднимает груз; Когда время достигнуто, лоток автоматически сбрасывает поднимаемый груз и завершает приложение крутящего момента.

Технический параметр

Содержание испытания

Испытания на растяжение и крутящий момент кабеля зарядной станции для электромобилей	Схема структуры оборудования
Режим управления
Автоматическое управление ПЛК, работа с сенсорным экраном	Режим привода
Электрический	Приложение растяжения
Соответствует спецификациям 160 Н, 200 Н, 240 Н, 250 Н, 500 Н, реализуется путем наложения грузов	Приложение крутящего момента
Соответствует спецификациям 0,6 Н·м, 0,7 Н·м, 1,4 Н·м, 2,7 Н·м, 5,4 Н·м, 11,0 Н·м, 16,3 Н·м, реализуется путем наложения грузов	Колесо крутящего момента
R100 мм (Φ200 мм) ±0,5 мм	Частота растяжения
1 раз/с, фактическое время растяжения определяется электрическим сигналом	Циклы растяжения
1-999999 циклов, можно предварительно установить, по умолчанию 100±1 циклов	Время приложения крутящего момента
0-99 ч 59 мин 59 с, можно предварительно установить	Защита от отключения питания
С функцией памяти хранения данных при отключении питания	Приспособление
Универсальный зажим, один комплект	Детали

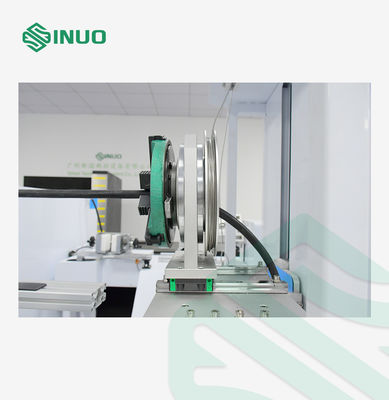

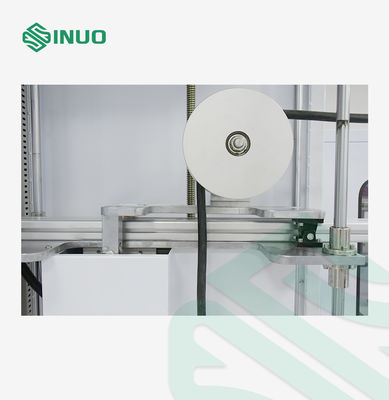

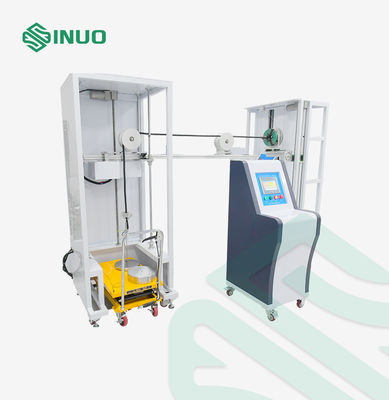

Устройство для испытания тяговой силы и крутящего момента на зарядной станции 1
