Машина для испытания на проезд транспортного средства по разъему механической прочности IEC 62196-1

Машина для испытания на проезд транспортного средства по разъему механической прочности IEC 62196-1

Наименование марки:	Sinuo
Номер модели:	SNQC1010
МОК:	1
Условия оплаты:	банковский перевод
Способность к поставкам:	10 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Испытательная станция:

Отдельная станция

Диапазон силы:

5000N,11000N

Превышение скорости:

(8±2) km/h

Переехать:

0 ~ 2,0 м

Проехать сверх давления в шинах:

(220±10) кПа

Способ привода:

Мотор + червячная передача + модуль линейного перемещения

Размеры (L × W × H):

4700 × 1300 × 3000 мм

Вес:

2400 кг

Упаковывая детали:

Экспортная упаковка

Поставка способности:

10 комплектов в месяц

Выделить:

Машина для испытаний EVSE на проезд

Тестер разъемов IEC 62196-1

Испытатель механической прочности для EVSE

Описание продукта

Машина для испытания на проезд транспортного средства, испытатель механической прочности разъемов IEC 62196-1

Соответствующие стандарты и пункты

Эта машина строго соответствует пункту 33 IEC 62196-1:2022 и пункту 9.34 IEC 62752:2016, что делает ее идеальной для испытаний зарядных разъемов электромобилей, розеток и других наземных разъемов на устойчивость к сдавливанию под воздействием шин реальных транспортных средств.

Обзор продукта

Испытательное оборудование используется для проверки того, должен ли разъем или разъем транспортного средства обладать достаточной устойчивостью к повреждениям при наезде на него транспортного средства, если он не оснащен системой управления кабелем, которая предотвращает оставление аксессуара на земле. Это требуется пунктом 33 IEC 62196-1:2022, пунктом 9.34 IEC 62752:2016 и т. д.

Аксессуары, подключенные с использованием кабеля минимального размера типа, рекомендованного производителем, должны быть размещены на бетонном полу в любом нормальном положении покоя. Усилие сжатия (5000±250) Н или (11000±550) Н должно быть приложено обычной автомобильной шиной, P225/75R15 или эквивалентной шиной, подходящей для нагрузки, установленной на стальном диске и накачанной до давления (2,2±0,1) бар. Колесо должно прокатываться по разъему транспортного средства или разъему со скоростью (8±2) км/ч. Аксессуар должен быть ориентирован в естественном положении покоя перед приложением силы в другом направлении для каждого образца. Испытываемый аксессуар должен удерживаться или блокироваться в фиксированном положении, чтобы он существенно не перемещался во время приложения приложенной силы. Ни в коем случае сила не должна прикладываться к выступающим штифтам.

Технические параметры

Элемент	Спецификация
Модель	SNQC1010
Стандарты испытаний	IEC 62196-1:2022 пункт 33; IEC 62752:2016 пункт 9.34
Варианты испытательного усилия	A. 5000±250 Н, B. 11000±550 Н
Скорость прокатки	8±2 км/ч, регулируемая
Метод привода	Двигатель + червячная передача + модуль линейного двигателя
Ход	0–2,0 метра
Система управления	Английская система ПЛК с 7-дюймовым сенсорным дисплеем
Режимы работы	Ручной и программный
Регулировка усилия	По весам (регулируется с помощью консольного крана, 5000–11000 Н)
Шины в комплекте	Шина P225/75 R15 (для 5000 Н) и шина для нагрузки 11000 Н, обе со стальными дисками
Давление в шинах	220±10 кПа
Базовая плита	Имитация цементного/бетонного пола с зажимом для крепления образца
Тормозная система	Встроенное механическое замедление для предотвращения жесткого удара
Функции безопасности	Защитное ограждение, защита от утечек, защита двигателя от перегрузки
Электропитание	AC 380 В ±10%, 50 Гц
Размеры (Д×Ш×В)	Прибл. 4700 × 1300 × 3000 мм
Вес	Прибл. 2400 кг

Детали

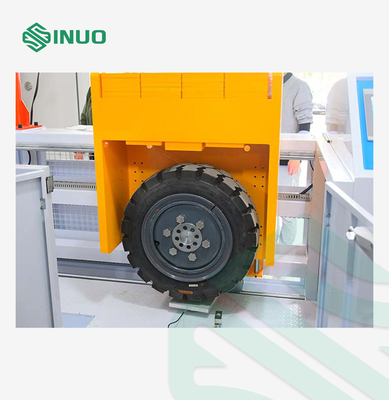

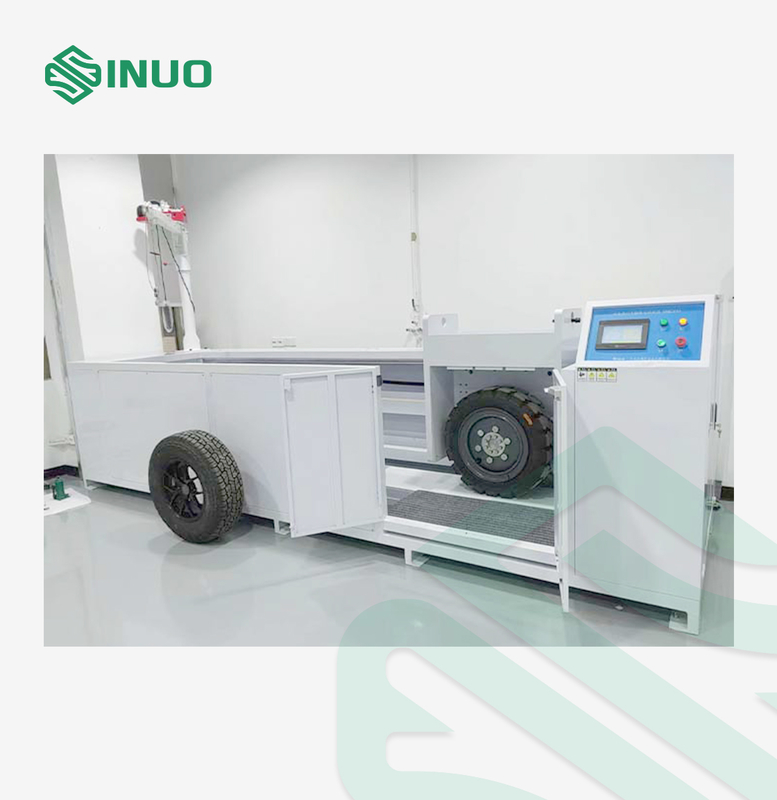

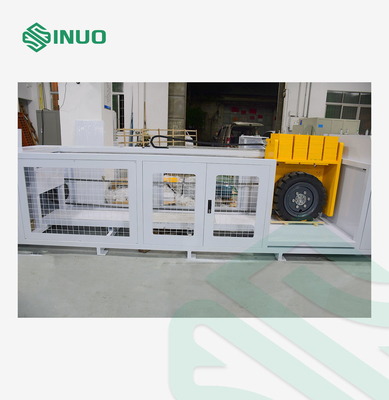

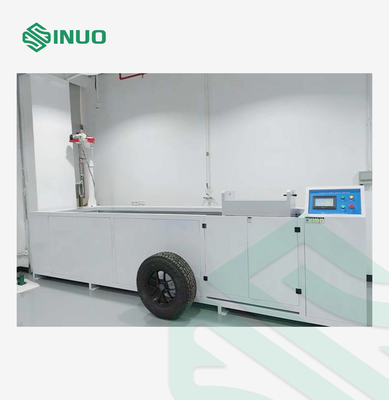

Машина для испытания на проезд транспортного средства по разъему механической прочности IEC 62196-1 0
