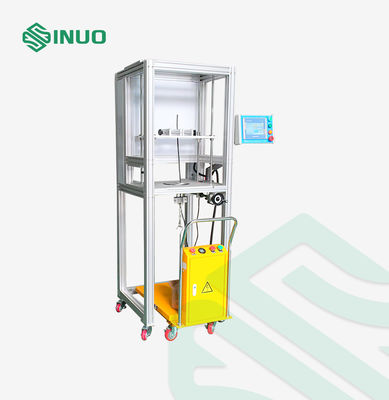

Устройство для проверки повреждения проводов Терминал механический стресс-тестер для электрических соединителей

Устройство для проверки повреждения проводов Терминал механический стресс-тестер для электрических соединителей

Наименование марки:	Sinuo
Номер модели:	SNQC1012B
МОК:	1
Условия оплаты:	T/T
Способность к поставкам:	10 Sets Per Month

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Сертификация:

Calibration Certificate (Cost Additional)

Height adjustment range:

250~800mm

Height adjustment method:

Manual adjustment

Rotation speed:

5~15 rpm

Rotation diameter:

ø76mm

Test station:

Single station

Drive method:

Servo drive

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Выделить:

Испытатель механического напряжения терминалов

Испытатель механического напряжения электрических разъемов

Описание продукта

Устройство для испытания повреждения проводов. Испытатель механической нагрузки на клеммы электрических разъемов

Соответствующие стандарты и пункты

Это испытательное устройство соответствует UL486A-B пункт 9.3.2.1, пункт 9.3.2.3, пункт 9.3.2.4 и таблица 26 и рисунок 6, IEC60947-1 и т. д.

Обзор продукта

Образцы и ограничения: винтовые клеммы, безрезьбовые клеммы и разъемы.

Цель испытания: Проверить, выдерживают ли винтовые и безрезьбовые клеммы механические нагрузки, возникающие при нормальном использовании. В основном используется для оценки соответствия конструкции и структуры клеммных колодок с резьбовым зажимом требованиям, чтобы не чрезмерно повредить провод при зажиме провода.

Принцип испытания: Использование винтовой структуры направляющей. Количество испытаний можно предварительно установить перед использованием. При достижении заданного значения машина автоматически остановится и подаст звуковой сигнал.

Технические параметры

Управление и эксплуатация	Управление ПЛК, работа с сенсорным экраном
Испытательная станция	Одна станция
Привод	Сервопривод

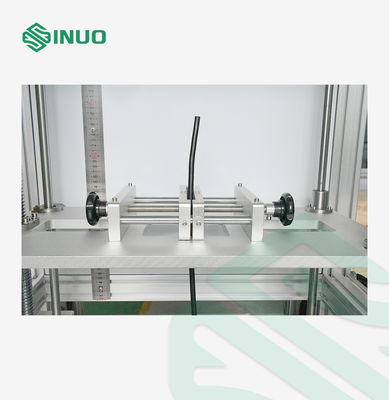

Приспособление	1. Центрирующее фиксирующее приспособление соответствует требованиям к клеммным колодкам длиной, шириной и высотой 607090 мм соответственно. Приспособление имеет характеристики быстрой замены. 2. Оснащено дополнительной монтажной пластиной размером 300 мм * 250 мм, которую можно взаимозаменять с центрирующим фиксирующим зажимом. 3. Максимальное расстояние между монтажной пластиной и центром вращения составляет 120 мм, регулируется
Скорость вращения	5~15 об/мин, можно предварительно установить на сенсорном экране, (UL486A-B требует 9 об/мин)

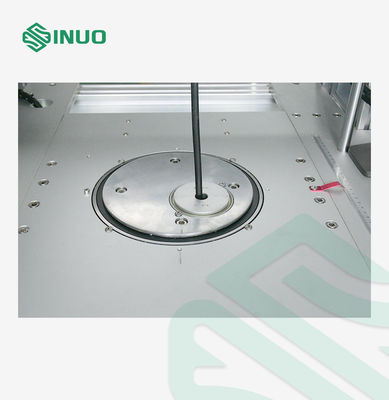

Диаметр вращения	Использование вращающегося диска с двумя отверстиями, диаметр ø76 мм
Количество испытаний/время	1. 0-999999, он автоматически остановится при достижении заданного количества испытаний. 2. Время испытания можно переключить на 0-9999 мин в соответствии с различными стандартными требованиями и можно предварительно установить. Он автоматически остановится при достижении заданного времени испытания.
Вес нагрузки	Набор грузов может достигать 0,7, 0,9, 1,4, 2,3, 3,6, 4,5, 6,8, 8,2, 11,4, 13,6, 18,2, 22,7, 25, 27,2, 34,1, 36,3, 40,9, 45,4, 49,9, 54,5, 70,4, 81,7, 93,1, 109. Единица измерения: кг, крюк для груза входит в общий вес
Диапазон регулировки высоты	250~800 мм, регулируется, с индикатором шкалы
Способ регулировки высоты	Ручная регулировка
Диаметр втулки	Конфигурация UL486A-B: 6,4, 9,5, 12,7, 14,3, 15,8, 19,1, 22,2, 25,4, 28,6, 31,8, 34,9, 38,1, 44,5, 50,8, 54 мм
Выбор спецификации образца (см. прилагаемую таблицу)	UL486A-B Таблица 26
Механизм подъема груза	Оснащен электрическим подъемным механизмом, большой лоток для грузов для предотвращения падения
Источник питания	Однофазный 120 В, 50 Гц
