Высокочастотная вибрационная испытательная машина для испытания батареи с максимальной силой 5000 кг

Высокочастотная вибрационная испытательная машина для испытания батареи с максимальной силой 5000 кг

Наименование марки:	Sinuo
Номер модели:	SN553-EV250H80VT80VCS-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КНР

Сертификация:

Calibration Certificate (Cost Additional)

синусная сила:

Пиковая нагрузка 5000 кгс (49 кН)

Случайная сила:

Пиковая нагрузка 5000 кгс (49 кН)

Шоковая сила:

пиковая нагрузка 10000 кгс (98 кН)

Частотный диапазон:

1～2700 Гц

Максимальное смещение:

51 мм п-п

Максимальная скорость:

2,0 м/с

Упаковывая детали:

фанерный корпус

Поставка способности:

5 комплектов/месяц

Выделить:

Взрывостойкая камера испытания батареи

Испытательная камера с батареей разряда

Камера испытания зарядной батареи

Описание продукта

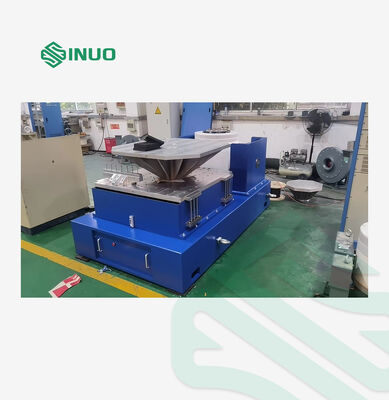

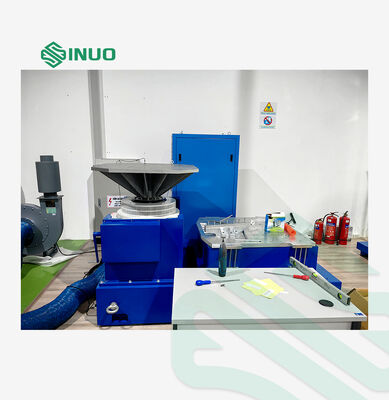

Виброиспытательная машина высокой частоты для испытания аккумуляторов

Применение продукта

Виброиспытания оценивают, как компоненты и устройства работают в реальных условиях окружающей среды, подвергая их контролируемому возбуждению или удару. Это испытание необходимо во многих отраслях промышленности, включая печатные платы, самолеты, корабли, ракеты, ракеты, автомобили и бытовую технику.

Sinuo предоставляет комплексные решения для возбуждения и испытаний, обеспечивая соответствие качества продукции национальным и международным стандартам, таким как GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Технические характеристики

Электромагнитный генератор возбуждения A11S24

Максимальное синусоидальное усилие возбуждения	5000 кгс пиковое (49 кН)
Максимальное случайное возбуждающее усилие	5000 кгс r.ms (49 кН)
Максимальное ударное усилие возбуждения	10000 кгс пиковое (98 кН)
Диапазон частот	1-2700 Гц
Максимальное смещение	51 мм p-p
Максимальная скорость	2,0 м/с
Максимальное ускорение	100G (980 м/с²)
Первая резонансная частота	2500 Гц ±5%
Полезная нагрузка	1000 кг
Частота виброизоляции	2,5 Гц
Диаметр подвижной катушки	Φ440 мм
Вес подвижной катушки	50 кг
Утечка магнитного потока	<1 мТл (10 гаусс)
Допустимый эксцентриковый момент	>500 Нм
Размер оборудования	1600 мм × 1180 мм × 1280 мм (без вертикальной платформы расширения)
Вес оборудования	4800 кг

Цифровой импульсный усилитель мощности LA50K

Выходная мощность	50 кВА
Выходное напряжение	110 Вrms
Выходной ток	550 Arms
Эффективность преобразования	>90%
Отношение сигнал/шум	≥65 дБ
Размер усилителя	910 мм × 620 мм × 2000 мм

Система защиты сервопривода

Комплексные функции защиты, включая: температуру, давление ветра, чрезмерное смещение, перенапряжение, перегрузку по току, пониженное входное напряжение, внешнюю неисправность, питание управления, логическую неисправность и потерю фазы на входе.

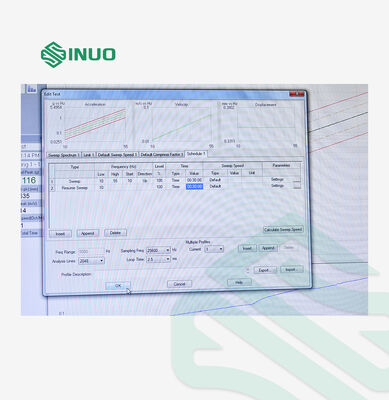

Цифровой контроллер вибрации VCS-2

Конфигурация оборудования	2 одновременных входных канала, 1 выходной канал (настраивается с 2, 4 или 8 входными каналами)
Модуль функции управления	Синус, случайный, классический удар
Компьютер управления	Компьютер оригинальной марки с ЖК-монитором
Возможности программного обеспечения	Английский интерфейс, анализ во временной и частотной областях, источник сигнала, анализ синусоидальной развертки частоты, автоматическая генерация отчета WORD, отображение и хранение данных, настройка параметров испытаний и функции анализа

Датчик ускорения LTE C04A07

Диапазон частот	1-7000 Гц
Чувствительность	30 мВ/г
Диапазон температур	-40 to 160℃

Вертикальный расширительный стол VT2012

Материал	Магниевый сплав, поверхность твердо анодированная
Размер стола	800 × 800 мм
Фиксированное отверстие	M10 прямоугольное распределение 100 мм × 100 мм втулка из нержавеющей стали
Верхний предел рабочей частоты	Синус 1500 Гц, Случайный 2000 Гц
Вес	Приблизительно 83 кг

Горизонтальная масляная пленка HG80

Материал	Магниевый сплав, поверхность твердо анодированная
Размер стола	800 × 800 мм
Фиксированное отверстие	M10 прямоугольное распределение 100 мм × 100 мм втулка из нержавеющей стали
Верхний предел рабочей частоты	Синус 1500 Гц, Случайный 2000 Гц
Вес	Приблизительно 115 кг

Охлаждающий вентилятор B152S (включая глушитель)

Мощность вентилятора	15 кВт
Расход воздуха вентилятора	81,6 м³/с
Давление вентилятора	0,075 кгс/см²

Электрические требования

Электропитание	AC3 фазы 380 В/50 Гц, 95 кВА
Сжатый воздух	0,6 МПа
Сопротивление заземления	≤4 Ω
