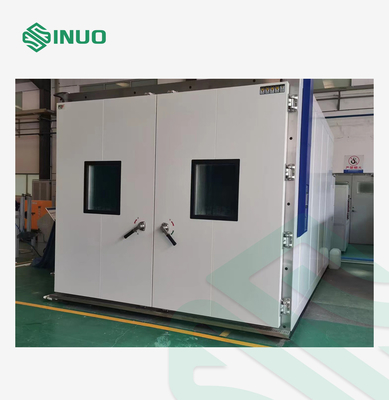

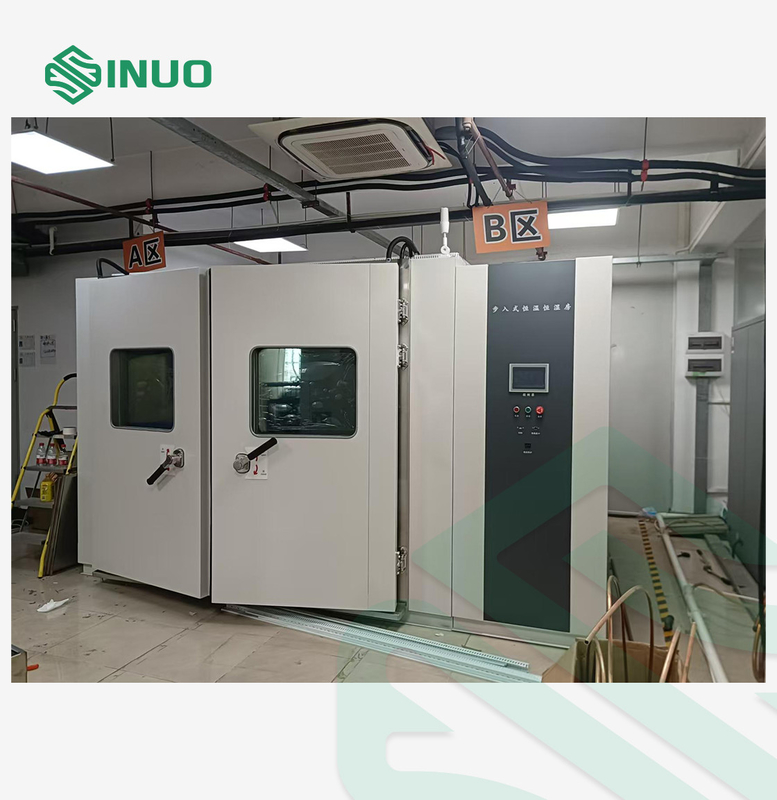

Прогулка в испытательной камере для окружающей среды IEC 60068 Камеры температуры и влажности

Прогулка в испытательной камере для окружающей среды IEC 60068 Камеры температуры и влажности

Наименование марки:	Sinuo
Номер модели:	СН886
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	1 комплект/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Размеры внутренней камеры:

можно настроить

Внешние размеры камеры:

В зависимости от фактического проектирования

Применяемый стандарт:

IEC 60068-2-1/2/30/78

Диапазон влажности:

20%~98%RH

Колебания влажности:

≤ ± 2,0% R.H.

Температурный диапазон:

-40°C~+120°C

Скорость нагрева:

2°C/мин

Скорость охлаждения:

00,7 ‰ 1°C/мин

Упаковывая детали:

Прочие

Поставка способности:

1 комплект/месяц

Выделить:

Прогулка в испытательной камере для окружающей среды

IEC 60068 Прогулка в испытательной камере для окружающей среды

Описание продукта

Камера для испытаний на воздействие окружающей среды IEC 60068 Камеры температуры и влажности

Соблюдаемые стандарты и положения

IEC60068-2-1:2007 «Испытания на воздействие окружающей среды. Часть 2-1: Испытания. Испытание A: Холод, IDT»

IEC60068-2-2:2007 «Испытания на воздействие окружающей среды. Часть 2-1: Испытания. Испытание B. Сухое тепло, IDT»

IEC60068-2-30:2005 «Испытания на воздействие окружающей среды. Часть 2-30: Испытания. Испытание Db: Влажное тепло, циклическое (цикл 12 ч + 12 ч), IDT»

IEC60068-2-78:2012 «Испытания на воздействие окружающей среды. Часть 2-78: Испытания. Испытательная кабина: влажное тепло, устойчивое состояние, IDT»

Обзор оборудования

Испытательная камера с постоянной температурой и влажностью подходит для испытаний на безопасность, надежности, скрининговых испытаний продукции и т. д. электронных компонентов. В то же время, посредством этих испытаний повышается надежность продукции и осуществляется контроль качества продукции.

Испытательная комната с постоянной температурой и влажностью является необходимым испытательным оборудованием в области авиации, автомобилей, бытовой техники, научных исследований и т. д. Ассортимент образцов: электрические, электронные, полупроводниковые, коммуникационные, оптоэлектронные, электроприборы, автомобильные электроприборы, материалы и другие продукты. Это оборудование используется для оценки и определения параметров, производительности и адаптивности вышеуказанных образцов после испытаний на высокие и низкие температуры и влажность с быстрыми изменениями температурной среды.

Подходит для школ, заводов, военной промышленности, научно-исследовательских и опытно-конструкторских работ и других подразделений.

Объем и размер
Эффективный объем	8м³	12 м³	48 м³	60 м³	Индивидуальный
Размеры внутренней коробки	Ш: 2000 мм В: 2000 мм Д: 2000 мм	Ш: 2000 мм В: 2000 мм Д: 3000 мм	Ш: 4000 мм В: 3000 мм Д: 4000 мм	Ш: 5000 мм В: 3000 мм Д: 4000 мм	Можно настроить все необходимые размеры
Внешние размеры Прибл.	Ш: 3000 мм В: 2530 мм Д: 2630 мм	Ш: 2560 мм В: 2950 мм Д: 4000 мм	Ш: 4700 мм В: 3200 мм Д: 5000 мм	Ш: 5700 мм В: 3200 мм Д: 5000 мм	В зависимости от фактического дизайна

Технические параметры

Производительность	(температура окружающей среды -5℃~+28℃, без нагрузки)
Диапазон температур	-40℃~+120℃ или по индивидуальному заказу (Наивысшая температура испытания: 80℃, 100℃, 120℃, 150℃; самая низкая температура испытания температура: -60℃, -40℃, -20℃, 0℃ (опционально)
Степень нагрева	-40℃~+120℃ примерно 2～3℃/мин (без нагрузки, в среднем)
Скорость охлаждения	+120℃~-40℃ примерно 0,7～1℃/мин (без нагрузки, в среднем)
Точность разрешения	0,01℃	Данные, измеренные в условиях холостого хода
Колебание температуры	±0,5℃
Отклонение температуры	±2,0℃
Диапазон влажности	20%～98% относительной влажности
Отклонение влажности	Ниже 75% ОВ: ≤±5,0% ОВ Выше 75% ОВ: ≤+2/-3% ОВ
Колебание влажности	≤±2,0% ОВ
Диаграмма диапазона возможностей регулирования температуры и влажности
Источник питания	AC3￠5W 380V 50/60Hz (R, STN трехфазный пятипроводной плюс заземляющий провод) (колебание напряжения ≤ ±10%)
Власть	Общая мощность оборудования составляет около 25 кВт.
Шум	Уровень шума, измеренный в соответствии с GB/T14623-2008, составляет ≤75 дБ (устройство обнаружения шума измеряет на расстоянии 1 м от двери оборудования).
Стандарты	IEC60068-2-1:2007 «Испытания на воздействие окружающей среды. Часть 2-1: Испытания. Испытание A: Холод, IDT» IEC60068-2-2:2007 «Испытания на воздействие окружающей среды. Часть 2-1: Испытания. Испытание B. Сухое тепло, IDT» IEC60068-2-78:2012 «Испытания на воздействие окружающей среды. Часть 2-78: Испытания. Испытательная кабина: влажное тепло, устойчивое состояние, IDT» IEC60068-2-30:2005 «Испытания на воздействие окружающей среды. Часть 2-30: Испытания. Испытание Db: Влажное тепло, циклическое (цикл 12 ч + 12 ч), IDT»
Энергосберегающая конструкция	Используется ПЛК (программируемый логический контроллер) системы управления. Рабочие условия холодильника автоматически регулируются в соответствии с условиями испытаний. Холодильная система может регулировать мощность в соответствии с размером загрузки. Также имеется технология регулирования энергии компрессора. Она может достигать превосходных энергосберегающих эффектов.
Метод охлаждения	Оборудование оснащено водяным охлаждением.

Характеристики продукта

Конструкционные Материалы
Общая установка	Склад собирается и устанавливается путем защелкивания замков на месте, имеет красивый внешний вид. Прослойка между внутренним помещением и внешней оболочкой заполнена полиуретановой пеной и армированными стальными пластинами. Она может одновременно играть роль сохранения тепла и усиливать прочность внутренних и внешних помещений. Конструкция прочная, а монтаж удобный и быстрый, с коротким сроком строительства.
Материал внешней коробки	Напыление пластины А3: 1,0 мм

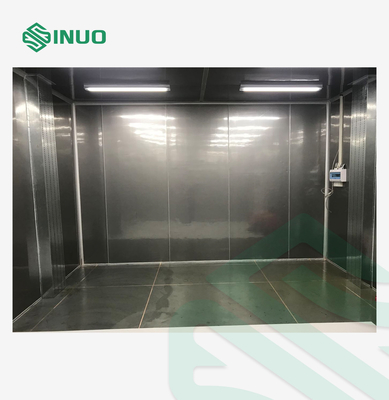

Материал внутреннего корпуса	Внутренняя камера изготовлена из матовой нержавеющей стали SUS#304. Толщина: 1,0 мм
Изоляционный материал	100 мм жесткий пенополиуретан и стекловата огнестойкие и огнестойкие, соответствуют экологическим требованиям. Прослойка между внутренней камерой и внешней оболочкой заполнена полиуретаном, который может одновременно играть роль сохранения тепла и усиливать прочность внутренней и внешней камер. Конструкция прочная, а монтаж удобный и быстрый, с коротким сроком строительства.
Вертикальная доска и верхняя доска	Изготовлен из матовой нержавеющей стали SUS#304 (толщина 1,0 мм)
Материал дна	Изготовлен из тисненой нержавеющей стали SUS#304, противоскользящий материал.
Дверной короб	Внешняя часть двери изготовлена из холоднокатаной стальной пластины с ЧПУ резкой, фальцовкой и запеканием краски (толщина 1,2 мм). Внутренняя часть усилена квадратными трубами для обеспечения длительного использования без деформации и утечки воздуха. Распашная одностворчатая дверь. Для предотвращения конденсации или инея на краю дверной рамы и двери во время испытаний на низкие температуры дверная рама и край двери оснащены электрическими устройствами размораживания.
Нижний	Нижняя дренажная канавка имеет ширину 60 мм и глубину 30 мм. Она утоплена вокруг дна. В испытательной камере высокой температуры и высокой влажности имеются 2 стока из нержавеющей стали для слива конденсата.
Нижняя пластина коробки	(а) Равномерная нагрузка: 500 кг/м2; (b) Несущая способность нижней пластины гарантируется горизонтальной швеллерной сталью. Испытательная камера установлена на плоскости, а нижняя пластина испытательной камеры установлена с несущими деревянными угольниками. На нижней пластине из нержавеющей стали установлена 3-миллиметровая противоскользящая алюминиевая пластина. Это гарантирует, что сила на всей нижней пластине будет равномерной.

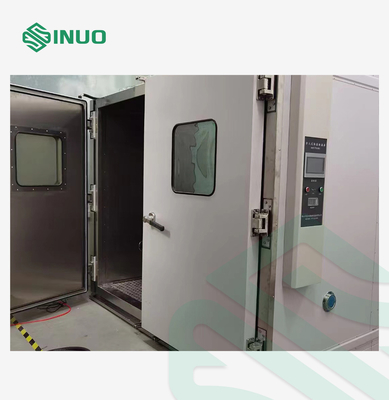

Окно наблюдения	Размер смотрового окна: ширина 400*высота 600 мм. Дверь оснащена большим смотровым окном из паронепроницаемого 3-слойного вакуумного стекла. Во время любого испытания на поверхности не образуется иней или конденсат.
Осветительное устройство	В испытательной камере установлены две осветительные лампы, которые выполнены во взрывобезопасном и влагозащищенном исполнении.
Тестовое отверстие	Корпус машины оснащен одним отверстием Φ100 мм, одной мягкой заглушкой и одной крышкой отверстия. Его можно использовать для подключения внешней тестовой линии питания или сигнальной линии.
Тюлень	В качестве уплотнителя двери испытательной камеры используются полоски силиконовой резины, которые устойчивы к высоким и низким температурам, не подвержены старению и обладают хорошими уплотнительными свойствами.
Окно баланса давления	Окно балансировки давления используется для выравнивания давления внутри и снаружи хранилища. При нагревании оно предотвращает слишком высокое внутреннее давление и чрезмерное внешнее воздействие на дверь. При охлаждении оно предотвращает засасывание двери внутрь и невозможность ее открытия. Обычно оно закрыто и автоматически открывается, когда разница давлений велика.
Датчик температуры	Импортный платиновый датчик температуры PT100 с высокой точностью
Датчик влажности	Высокочувствительный датчик влажности с высокой точностью и длительным сроком службы

Конфигурация камеры

1.1 Система подачи воздуха
1.1.1 Схема движения воздуха	Воздуховыпускное отверстие работает в режиме циркуляционного возврата воздуха с верхним выпускным отверстием и нижним возвратом воздуха.
1.1.2 Характеристики подачи воздуха	Воздух транспортируется центробежным вентилятором. Жалюзи на выходе воздуха регулируют направление ветра, чтобы полностью обеспечить равномерность внутри бокса.
1.1.3 Циркуляционный двигатель	Принять асинхронный двигатель 380 В
1.1.4 Ветряная мельница	Многолопастной центробежный циркуляционный вентилятор, лопасти из алюминиевого сплава, устойчивые к высоким и низким температурам

1.2 Система охлаждения		Замечание
1.2.1 Метод охлаждения	Двоичный каскад механического сжатия пара
1.2.2 Компрессор	Полугерметичный поршневой компрессор GEA BOCK или спиральный компрессор Emerson
1.2.3 Хладагент	Не содержащий фтора экологически чистый HFC R404a+R23
1.2.4 Конденсатор	Высокоэффективный кожухотрубчатый с водяным охлаждением
1.2.5 Испаритель	Высокоэффективный многоступенчатый испаритель с ребрами из алюминиевого сплава (утолщенного типа)
1.2.6 Другие аксессуары	Все они представляют собой высококачественную продукцию ведущих международных брендов (правое фото: сухой фильтр).
1.2.7 Осушение	Охлаждение и осушение с помощью холодильной системы (воздух в боксе проходит через испаритель при температуре ниже точки росы, и влага выпадает в осадок)

1.3 Система отопления и увлажнения
1.3.1 Нагревательная трубка	Электрический нагрев, нагревательный провод из высококачественного никель-хромового сплава, ПИД-регулятор ширины импульса SSR автоматически регулирует мощность нагрева.
1.3.2 Метод контроля	Выходной сигнал контроллера используется для достижения высокоточного бесконтактного управления переключателем через твердотельное реле SSR.
1.3.3 Увлажнительная трубка	Электрический нагрев бойлерного типа. Высококачественный нагревательный провод из сплава никеля и хрома плюс броня SUS304. ПИД-регулятор ширины импульса SSR автоматически регулирует мощность нагрева. После увлажнения пар подается в испытательную камеру.
1.3.4 Метод контроля	Выходной сигнал контроллера используется для реализации высокоточного бесконтактного управления переключателем через твердотельное реле SSR.

1.4 Система управления и цепь управления		Замечание
1.4.1 Контроллер	Принять программируемый цветной сенсорный экран с холодным балансом температуры и влажности. "7-дюймовый" китайский и английский полноцветный сенсорный экран. Интерфейс человек-машина (стиль экранного диалога). Управление компьютером. Запись кривой USB. Устройство хранения данных.
1.4.2 Функция отображения на экране
1.4.3 Разрешение управления	Температура 0,01℃; влажность 0,1%; время 1мин
1.4.4 Диапазон настройки	Температурные условия: -40℃~100℃; Отрегулируйте в соответствии с диапазоном рабочих температур оборудования (верхний предел +5℃, нижний предел -5℃);
1.4.5 Режим работы	Программная операция, операция с фиксированным значением
1.4.6 Пропускная способность программы	Фиксированное значение времени работы может достигать 9999 ч 59 мин (установка 0 означает непрерывную работу без ограничения по времени); Полезная емкость программы: максимум 120 групп; Полезный объем памяти: 120 шагов на группу; Повторяемые команды: каждая команда может быть выполнена до 999 раз.
1.4.7 Метод настройки	Режим диалога человек-компьютер с использованием сенсорного ввода и управления
1.4.8 Интерфейс связи	Может быть подключен к компьютеру для отображения кривых и сбора данных; Может использоваться как система мониторинга и дистанционного управления; Может использоваться для синхронного управления несколькими машинами; Устройства связи RS-232, RS-485 и USB.
1.4.9 USB-карта памяти	Для загрузки исторических кривых и исторических данных можно вставить USB-флеш-накопитель, который также поддерживает функцию «горячей» замены.
1.4.10 Метод регистрации данных	Он имеет защищенную батареей оперативную память. Он может сохранять установленные значения устройства, значения выборки и время выборки. Цикл записи кривой может быть установлен на 30~60 секунд. Максимальное время памяти составляет 90 дней исторических кривых и исторических данных (при выборке).
1.4.11 Функция памяти при выключении питания	Режим восстановления после сбоя питания может быть установлен следующим образом: горячий старт/холодный старт/останов.
1.4.12 Функция запланированного включения питания	Время запуска можно установить по желанию. Когда питание включено и время истекло, машина автоматически запустится.
1.4.13 Среда использования программного обеспечения	Операционная система Windows2000 (упрощенный китайский) или WindowsXP (упрощенный китайский)
1.4.14 Сетевое подключение (необязательно)	Его можно подключить к Ethernet через профессиональное программное обеспечение. Его можно дистанционно контролировать и дистанционно помогать через сеть. Он также может собирать тестовые данные через сеть. Он может управлять несколькими устройствами одновременно.
1.4.15 Функция мобильного приложения (необходимо связаться перед заказом)	Управлять устройством, настраивать параметры и контролировать его можно через приложение для мобильного телефона.
1.4.16 Основные компоненты схемы управления	Основные компоненты схемы управления — все высококачественные бренды. Подробный список см. в таблице основных материалов.
1.4.17 Справочная схема цепей системы		Согласно национальному стандарту электрической схемы, каждая линия имеет стандартный номер.

Защитная функция

1.5 Защитная функция

Замечание

1.5.1 Оснащен выключателем защиты от короткого замыкания без предохранителя

1.5.2 Защита компрессора от перегрузки и перегрева

1.5.3 Устройство защиты системы от перегрузки по току/пониженного напряжения

1.5.4 Отображение неисправностей самодиагностики контроллера

1.5.5 Защита от слишком низкого давления охлаждающей воды

1.5.6 Защита от понижения фазы электропитания, утечки, короткого замыкания

1.5.7 Защита от короткого замыкания нагрузки

1.5.8 Клемма защитного заземления

1.5.9 Защита двигателя вентилятора от перегрева или перегрузки

1.5.10 Устройство выравнивания давления внутри и снаружи коробки

Подробности Введение

1.6 Другие компоненты

1.6.1 Руководство по установке стандартного оборудования, руководство по техническому обслуживанию и руководство по эксплуатации

1.7 Условия использования

1.7.1 Температура окружающей среды: -5℃~+28℃;

1.7.2 Относительная влажность: ≤85%RH;

1.7.3 Атмосферное давление: 80кПа~106кПа

1.7.4. Отсутствие сильной вибрации вокруг.

1.7.5 Источник питания оборудования: (обратите внимание, что тестовый источник питания в комплект не входит)

1.7.5.1 Подключитесь к источнику питания 380 В переменного тока (±10%), трехфазная линия + защитный заземляющий провод, сопротивление заземления ≤4 Ом;

1.7.5.2 Максимальная эффективная мощность: 25 кВт

1.7.6 Частота: 50±0,5 Гц

Структурная схема

1.8 Схема структуры оборудования (только для справки)

Прогулка в испытательной камере для окружающей среды IEC 60068 Камеры температуры и влажности 17

1. Одна дверь; 2. Рабочее помещение; 3. Помещение для кондиционирования тепла и влажности;

4. Увлажнитель; 5. Испаритель; 6. Нагреватель; 7. Вентилятор; 8. Холодильная установка; 9. Градирня.

Список основных аксессуаров

1.9 Список основных материалов
Имя	Бренд	Модель	Источник
Состав
Кузов-фургон	Настройка	Совет палаты	Китай
Внутренняя коробка		нержавеющая сталь 304	Китай
Циркуляционный двигатель	Тайвань Ичжэн		Китай
Охлаждение
Компрессор	БОК или Эмерсон	Полугерметичный или спиральный компрессор	Германия или США
Конденсатор			Тайвань
Испаритель	Чжунли		Тайвань
Реле давления	Чжунли	HNS	Дания
Сушилка	Данфосс	ДМЛ	Дания
Соленоидный клапан	Данфосс	VBB501	Германия
Хладагент и расходные материалы	ОФФЕНВАНГЕР	R404A+R23	Соединенные Штаты
Контроль
Контроллер	ТАТО	МНТ-600	Китай
Датчик	ПАРУСНЫЙ СПОРТ	ПТ100	Китай
Выключатель	ЧИНТ	Тип защиты от протечек	Китай
Контактор	Шнайдер	LC1E1810M5	Франция
Нагреватель	Индивидуальный	Сплав никель-хром	Китай
Тепловое реле	Шнайдер	ЛРЭ12Н	Франция
Защита от переполюсовки фаз	Шнайдер		Франция
Защита от перегрева	Радуга	5~300°	КОРЕЯ
Твердотельное реле	Янмин	ССР	ТАЙВАНЬ
Реле	Шнайдер	2П,4П	Франция
Кабель	Чэнтяньтай		Китай
