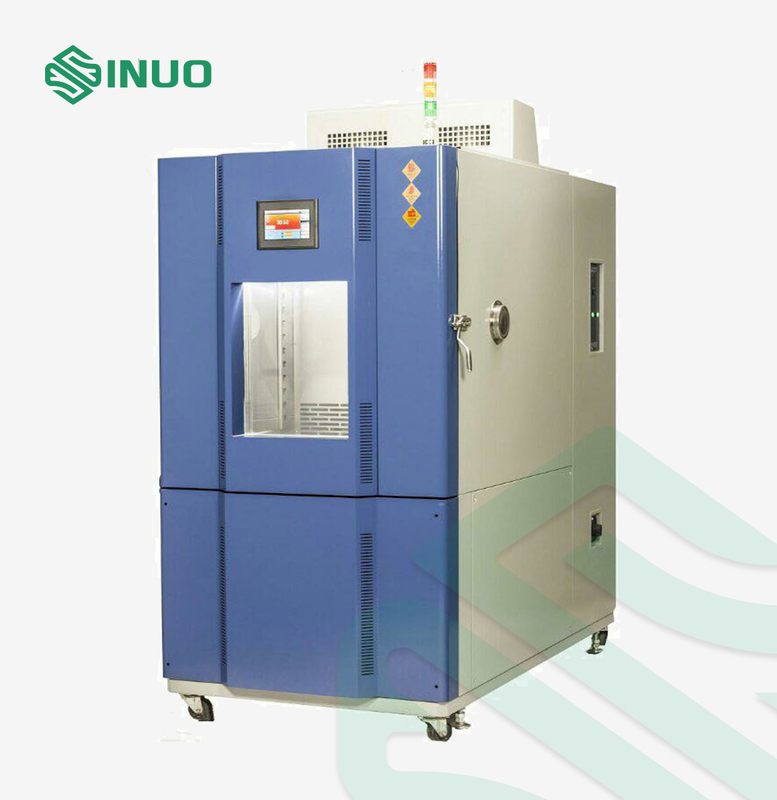

IEC60068-2-78 Камера испытаний постоянной температуры и влажности 1500L

1. Ограничение выборки

2. Объем, размер и вес

1. Объем номинального содержания

2. Размер внутренней камеры

3. Внешние габариты

4. Вес

3. Производительность

1. Температурный диапазон

2. Диапазон влажности

(20 98)% RH (см. диаграмму регулируемого диапазона температуры и влажности, без активной влажной и тепловой нагрузки)

Диаграмма регулируемого диапазона температуры и влажности

3. Колебания температуры

d. Колебания влажности

5. Отклонение температуры

6. Отклонение влажности

7. Разрешение дисплея температуры

8. Разрешение дисплея влажности

1. Скорость нагрева

10. Скорость охлаждения

11. Условия нагрузки

• Рабочий шум

Уровень шума ≤ 75 дБ

(измеряется в звукоизолированном помещении с температурой окружающей среды 25 °C и низким уровнем эхо; при помощи взвешивания A испытывается среднее значение в 8 баллов;каждая испытательная точка находится на расстоянии 1 метра от источника шума и 1 метра от земли)

4. Структурные характеристики

1. Материал

1Материал наружной стены: распыляние пластинки А3

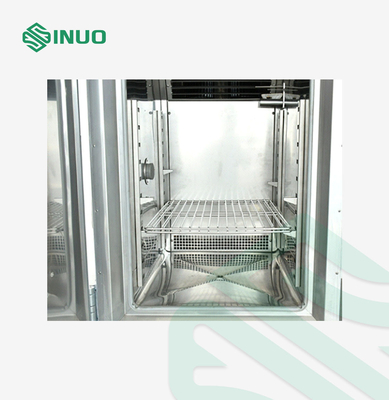

2Материал внутренней стены: SUS304# нержавеющая сталь
3Материал изоляции корпуса камеры: 100 мм высокотемпературностойкой жесткой полиуретановой пены

4Материал изоляции дверей: 100 мм высокотемпературностойкой жесткой полиуретановой пены.

2. Прочность конструкции нижней части

3. Канал кондиционирования воздуха

1 Центробежные вентиляторы длинной оси из нержавеющей стали: 4 единицы/90 Вт.

2Вентилятор, нагреватель, испаритель (также обезвоживатель), устройство дренажа, порт балансировки давления, регулируемая воздухопроводящая плита, датчик температуры

4. Стандартная конфигурация испытательной камеры

1 Окно 400x600x40 мм 3-слойное вакуумно закаленное стекло.

2Плоская встроенная ручка,

3Входные петли: SUS #304 импортные петли

4 Энергосберегающие лампы в коробке: светодиодные энергосберегающие лампы

5Свинцовое отверстие: φ50 мм 1 шт.

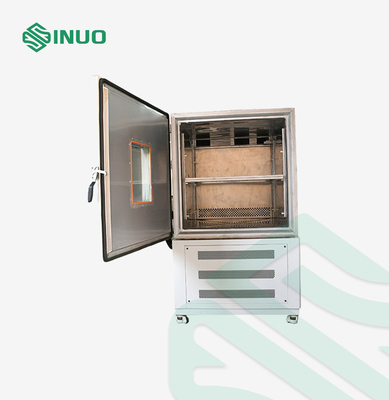

5. Дверь

1 Дверь из одного куска открывается наружу, с петлей слева и ручкой справа (при обращении к передней части коробки).

2 Оснащенная механизмом блокировки двери безопасности (дверь может быть открыта в испытательной комнате), дверь оснащена электрическим теплом для предотвращения конденсации.и диапазон просмотра изоляционного стекла примерно (W400×H600mm)Электрическое отопительное устройство для предотвращения конденсации на дверной раме

6. Контрольная панель

7. Машиностроительная

8. Электрораспределительный шкаф

1. Нагреватель

1 Электрический нагреватель из нержавеющей стали с тепловой трубой типа "Fin"

2Метод управления нагревом: бесконтактная модуляция ширины импульса с равным периодом SSR (Solid State Relay)

3Сила отопления: около 4 кВт

5. Система охлаждения

1. Охладительное устройство

Американская система охлаждения с низким уровнем шума в виде вихревого волнения с высокой низкой температурой Emerson (метод охлаждения воздухом рассеивания тепла).

2 Способ охлаждения: воздушное охлаждение

2. Устройство для обмена теплом и холодом

3. Регулирование нагрузки на отопление

Принять автоматическое регулирование устройства потока холодного угля для эффективного устранения нагрузки на нагрев испытуемого продукта и немецко-японскую технологию.

По сравнению с традиционной конструкцией, стабильность управления и воспроизводимость выше, и он достигает сверхэффективности экономии энергии и большей энергии.

4. Высокоэффективные компоненты

Конденсатор и испаритель используют алюминиевое крыльцо типа AC&R с двойным спойлером.

2Устройства для сжатия принимают импортные холодильные аксессуары Chiming

5. Система расширения

6. Конденсатор испарения

7. Метод управления холодильником

Управляющий системой управления автоматически регулирует условия работы холодильника в соответствии с условиями испытания.

2Вентил регулирования давления испарения.

Круг охлаждения обратного воздуха компрессора

4Система охлаждения спроектирована с применением мер по снижению вибрации и шума, таких как амортизирующие трубы.

8. Рефрижератор

6. Электрическая система управления

1. Контроллер

2. Спецификации контроллера

1. 7-дюймовый сенсорный экран истинного цвета

2Два способа управления: программа/установка значения

3. Тип датчика: два входа PT100 (электронный вход датчика необязателен)

4Режим выхода: импульс напряжения (SSR) / выход управления: 2 канала (температура/влажность)/2 канала 4-20mA аналоговый выход/16 канала ретрансляторный выход (пассивный)

5Сигналы управления: 8 каналов сигналов управления IS/8 каналов сигналов управления T/4 каналов сигналов управления AL

6Сигнал тревоги: 16 DI сигналов тревоги от внешних препятствий

7Диапазон измерения температуры: -90,00°C-200,00°C, (необязательно -90,00°C-300,00°C) ошибка ±0,2°C

8Диапазон измерения влажности: 1,0% - 100% RH, ошибка ± 1% RH

9. Интерфейс связи: (RS232 или RS485, самое большое расстояние связи составляет 1,2 км [оптическое волокно может достигать 30 км])

10Тип языка интерфейса: английский

11. Выходы ретрансляторов с несколькими комбинациями сигналов, сигналы могут подвергаться логическим операциям (НЕТ, И, ИЛИ, НОР, XOR), называемым способностью программирования PLC;

12. Диверсифицированные методы управления реле: параметр->релевой режим, реле->релевой режим, режим логической комбинации, режим композитного сигнала

13. Редактирование программ: можно запрограммировать 120 групп программ, и каждая группа программ может иметь максимум 100 сегментов

3. Технические параметры контроллера

Точность: температура ±0,1°C+1 цифра, влажность ±1%R.H+1 цифра

Разрешение: температура ±0,01°C, влажность ±0,1%R.H.

Напряжение температуры: 0,1 ~ 9,9 может быть установлено.

Он имеет верхнюю и нижнюю границы режима ожидания и сигнализации.

Входный сигнал температуры и влажности сухой и влажной лампы PT100x2.

9 наборов параметров управления PID, автоматический расчет PID.

Автоматический экран коррекции сухой и влажной лампы

4. Метод контроля

1Антиинтегральная насыщенность PID

2BTC метод сбалансированного контроля температуры + DCC интеллектуальный контроль охлаждающей мощности + DEC интеллектуальный электрический контроль (оборудование для испытаний температуры)

3BTHC метод сбалансированного контроля температуры и влажности + DCC интеллектуальный контроль охлаждающей мощности + DEC интеллектуальный электрический контроль (оборудование для испытаний температуры и влажности)

5. Функция отображения на экране

Он использует стиль разговора на экране, не требует ввода клавиши, и параметры могут быть напрямую на экране.

Настройка температуры (SV) и фактические значения (PV) отображаются непосредственно.

Он может отображать номер текущей программы, сегмент, оставшееся время и количество циклов.

Функция операционного накопления времени.

Значение настройки температуры программы отображается в графической кривой с функцией отображения выполнения кривой программы в режиме реального времени.

Он имеет отдельный экран редактирования программы, и по крайней мере 5 сегментов температуры, влажности и времени могут быть введены на каждой странице.

Появляется экран предупреждения об ошибке.

Заднее освещение экрана можно регулировать.

Функцию защиты экрана можно настроить на таймер, TIMER или ручное выключение.

6. Программа мощности и функции управления

Используемые группы программ: максимум 120 PATTEN.

Используемая емкость памяти: в общей сложности 12000 сегментов.

Повторяемое выполнение команд: каждая команда может выполняться до 3200 раз.

Программа создана в разговорном стиле, с такими функциями, как редактирование, очистка и вставка.

Настройка времени сегментов 0~99 часов59 минут.

Програмируемое устройство управления модулем времени x2 набор.

Он имеет отключенную память программы, и автоматически запускает и возобновляет выполнение программы после восстановления питания.

С интерфейсом связи RS-485 или RS-232.

Графические кривые могут отображаться в режиме реального времени при выполнении программы.

Он имеет функцию автоматического регулирования емкости замораживания.

Он имеет запланированные функции запуска и остановки.

С функцией настройки даты и времени.

Функция кнопки и блокировки экрана (LOCK).

7. Устройство защиты безопасности

1. Система охлаждения

2. Испытательная камера

3. Прочая защита

1Защита от утечек

2.Отопительная труба без защиты от сушки воздухом

3Защита от перегрузки и короткого замыкания

4Защита от отключения электроэнергии

5Защита от низкого уровня воды

8. Условия использования

1. Место установки

1Почва ровная и хорошо проветривается.
2. Никаких сильных вибраций вокруг оборудования
3Нет сильного электромагнитного поля вокруг оборудования.
4.Нет легковоспламеняющихся, взрывоопасных, коррозионных веществ и пыли вокруг оборудования
5Вокруг оборудования оставляется соответствующее пространство для использования и обслуживания, как показано ниже:

A:≥40 см B:≥150 см C:≥100 см D:≥60 см E:≥40cm

2. Условия окружающей среды

Imax≤32A

Pmax≤13КВт
