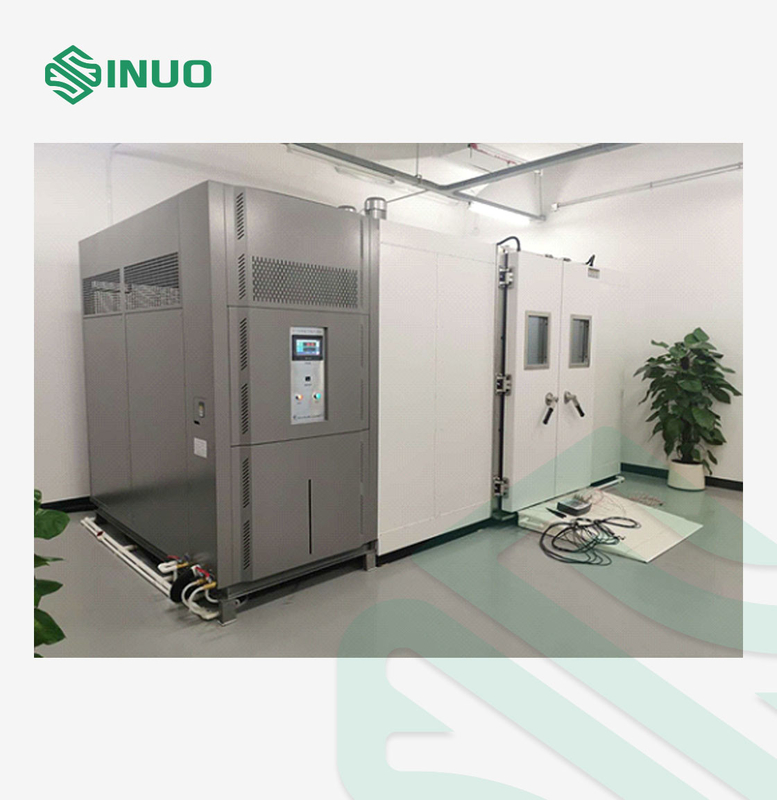

IEC60068-2-1 Тепловая и влажная камера для испытаний окружающей среды 12м3

20% относительной влажности ~ 98% относительной влажности

Охлаждение: 4,5 кВт*2 шт. = 9 кВт

Отопление: 12 кВт

Увлажнение: 12 кВт

Двигатель: 0,75 кВт*6=4,5 Вт

Другие: ≈1,5 кВт

Общая установленная мощность: Pmax≤39 кВт (в зависимости от окончательного проекта)

Метод: Водяное охлаждение.Он стабилен и имеет низкий уровень шума.Известный отечественный бренд.

Расходомер: 15 т/ч

Требования к водопроводной воде: Водопровод: 1/2 дюйма, давление воды: 0,3 ~ 0,6 МПа.

Температура окружающей среды: 5℃~+35℃, относительная влажность: ≤90% относительной влажности.

Вокруг не должно быть высоких концентраций компонентов, агрессивных газов и легковоспламеняющихся и взрывоопасных сред.

AC380В±10%, 50Гц±1Гц, трехфазная пятипроводная система

Отверстие для ввода силового кабеля находится в правом нижнем углу испытательной камеры.

Испытательная камера и холодильная установка имеют разъемную конструкцию.После установки оборудования на место подключаются и проверяются холодильный трубопровод и электрическая цепь перед запуском машины.

Контроллер оснащен независимым шкафом управления и установлен в правой части лаборатории.

Оборудование сплит-типа, холодильная установка и электрический шкаф управления установлены с правой стороны оборудования.

Для соединения корпуса коробки с устройством используется взрывозащищенная распределительная коробка и оцинкованная стальная труба, а процесс соединения соответствует соответствующим национальным стандартам взрывобезопасности.

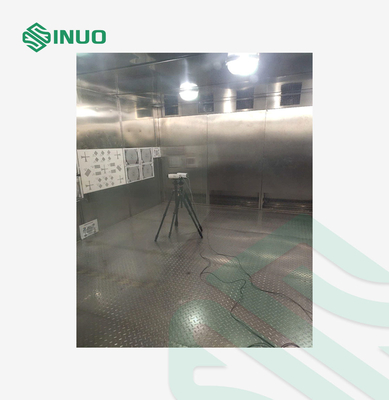

Внутренняя стенка выполнена изПластина из нержавеющей стали SUS304 толщиной 1,2 мм.и все негерметизированные TIG свариваются непрерывно, чтобы гарантировать отсутствие утечек после долгосрочных испытаний.

Нижняя пластина представляет собой противоскользящую пластину из нержавеющей стали с несущей способностью ≥300 кг/м2 (равномерная нагрузка).

Дно ящика частично обработано и затвердело.Усиленная нижняя конструкция.Теплоизоляционные характеристики теплоизоляционного слоя пола и стены коробки.Верхняя плита сплошная, а внизу зарезервированы дренажные канавы.

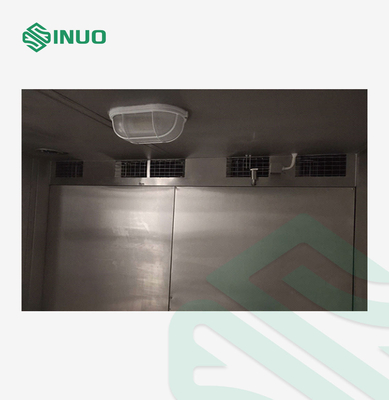

Воздуховод расположен за студией:

Взрывозащищенный двигатель установлен в верхней части коробки, алюминиевая крыльчатка центробежного вентилятора установлена ​​в верхней части испытательной коробки, а воздух равномерно подается через воздуховыпускное отверстие улитки для удовлетворения требований однородности температуры.

1. Установка 2-х раздвижных дверей, размер дверного проема (800+800)Ш×2000Вмм.

2. Дверца уплотнена двухслойной уплотнительной лентой из мягкой силиконовой резины, устойчивой к высоким и низким температурам.

3. Поворотная петля обеспечивает угол открытия двери ≥ 120 градусов.

4. Внутренний край двери оснащен нагревательным ремнем постоянной температуры, и система управления автоматически включает нагревательный ремень для размораживания в соответствии с температурой в студии.

На воротах установлены два комплекта окон визуального наблюдения (400×500 мм).Стекло смотрового окна изготовлено из многослойного изоляционного стекла, покрытого электронагревательной пленкой.Смотровое окно имеет высокую светопроницаемость, хороший теплоизоляционный эффект и отсутствие проводов сопротивления на поверхности стекла.Наблюдение и другие преимущества: когда температура в студии ниже температуры окружающей среды, управление автоматически включает функцию отпотевания смотрового окна.

1. Двигатель оснащен профессиональным двигателем: 0,75 кВт, 6 комплектов IP55.

2. Спиральная камера вентилятора изготовлена ​​из алюминия, что предотвращает возникновение искр от трения между крыльчаткой и спиральной камерой;

3. Как внутренний, так и внешний корпус снабжены надежными линиями заземления, а поверхность оборудования покрыта проводящей антистатической краской, чтобы гарантировать отсутствие накопления статического электричества на поверхности корпуса оборудования.

4. Датчик температуры (PT100) оснащен взрывозащищенным датчиком.

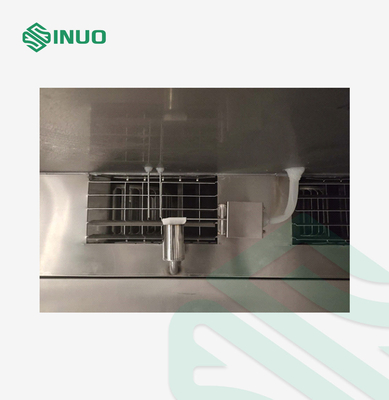

5. Нагревательное устройство представляет собой нагреватель из нержавеющей стали без открытого пламени.

6. Электропроводка взрывозащищенных электроприборов соответствует национальным требованиям по взрывобезопасности.

7. Установите независимое устройство защиты от перегрева, то есть двухсекционный прибор защиты от перегрева, чтобы предотвратить опасность превышения температуры в рабочем помещении.

1. Нагреватель нагревательной проволоки из никель-хромового сплава.

2. Режим управления нагревателем: бесконтактная регулировка ширины равнопериодного импульса, SSR (твердотельное реле)

3. Мощность нагревателя: ≤12,0 кВт.

Применяется автоматическое устройство пополнения воды.После подключения водопроводной воды к водопроводной трубе диаметром 1/2 дюйма устройство подачи воды становится всемирно известным брендом, которое может автоматически фильтровать и деионизировать воду.

Расход деминерализованной воды: 10 л/ч.

Давление воды: 0,1～0,25 МПа

Жесткость воды: ≤0,03 моль/л (1,5 мг/л в пересчете на CaCO3) м, национальный стандарт для воды для увлажнения, для обеспечения деионизированной воды, необходимой для увлажняющей части оборудования.

Новые хладагенты, соответствующие международным требованиям по охране окружающей среды:

1. Высокотемпературный класс: R404A.

2. Низкотемпературный класс: R23.

1. Основная конфигурация холодильной системы использует импортные компоненты из Европы и США.Конкретную конфигурацию см. в основном списке конфигураций оборудования;

2. Паяный пластинчатый теплообменник Danfoss из нержавеющей стали используется в качестве испарительного конденсатора каскадной холодильной системы, имеет небольшую разницу температур теплопередачи, высокую эффективность теплообмена и компактный внешний вид;

3. Чтобы талая вода на компрессоре не стекала свободно, под компрессором установлен водоприемный лоток, сбор и слив которого осуществляется централизованно;

4. Оснащен манометром для отображения давления в системе, что удобно для проверки и обслуживания холодильной системы.

Для снижения шума в лаборатории принята комплексная схема снижения внутреннего шума установки и амортизации компрессора.

1. Демпфирование компрессора

1.1 Установить внизу компрессора амортизирующие пружины и резиновые прокладки для уменьшения передачи вибрации компрессора на раму агрегата через основание;

1.2 Во всасывающих и выхлопных трубах компрессора используются металлические амортизирующие шланги американской компании Packless или итальянской Castel для снижения передачи вибрации по трубам.

1.3 Технологический трубопровод компрессора имеет амортизирующий изгиб и дистальную фиксацию, чтобы избежать резонанса.

2. Глушитель в агрегате;

Корпус агрегата оклеен звукопоглощающей ватой.Поскольку внутренняя часть агрегата нуждается в вентиляции и отводе тепла, чтобы уменьшить передачу шума по воздуху, на входе и выходе воздуха установлены звукопоглощающие перегородки из маслопоглощающей звукопоглощающей ваты, чтобы уменьшить передачу звуковых волн в помещение. через вентиляционные отверстия.

1. Нагревательное устройство представляет собой броненагреватель взрывозащищенного исполнения.

2. Твердотельное реле используется для бесконтактного запуска при пересечении нуля для запуска нагревателя без контактных искр и шума и имеет длительный срок службы.

Основные характеристики корейского контроллера цветного сенсорного экрана TEIM 2700 Sanyuan заключаются в следующем:

1. 7-дюймовый TFT-экран с полноцветным сенсорным экраном, человеко-машинный интерфейс может быть выбран на китайском или английском языке, а метод работы меню позволяет пользователям легко освоить метод работы оборудования;
2. Точность отображения: температура 0,1 ℃;время 0,1мин
3. Можно выбрать два метода тестирования: постоянная температура (ручное управление) или программный (т. е. автоматический режим работы по заданной программе).
4. Работа оборудования имеет высокую степень автоматизации.Установите целевую температуру или предустановленные процедуры работы оборудования.После активации кнопки управления система может автоматически определить, следует ли открывать холодильную установку, обогреватель или вентилятор.Коллеги могут автоматически регулировать мощность нагрева без чрезмерных действий пользователя или контроля, что позволяет получить идеальную кривую процесса тестирования.
5. Функция запуска предустановленной программы позволяет пользователям задавать 1000 программных кривых, каждая кривая может быть установлена ​​до 100 шагов, 6 групп небольших циклов и могут быть связаны 10 различных программ, а программу можно вызвать и сохранить для следующего испытания.можно позвонить напрямую.
6. Во время теста важные эталонные параметры, такие как текущая целевая температура, измеренная температура, мощность нагрева, время работы и процесс выполнения программы, могут отображаться в режиме реального времени.
7. Он может хранить температурные кривые и данные в течение 600 дней.
8. Функция самодиагностики неисправностей: при выходе оборудования из строя автоматически подается сигнал тревоги и отключается питание.Коллеги будут отображать на контроллере явление неисправности и простое описание неисправности, и пользователи смогут легко найти причину неисправности.

1. Функция записи данных USB:

2. Вы можете напрямую вставить любой U-диск в любое место файла записи истории и выполнять такие операции, как чтение и анализ, на компьютере.

3. Мощные функции программного обеспечения для ПК, стандартный интерфейс Ethernet 10M/100M, автоматическое получение IP-адреса, идентификация сети и простое управление.

3.1.Сервер:

Главный компьютер напрямую подключен к испытательному блоку через сетевой кабель.

3.2 ЛВС:

Несколько компьютеров и несколько локальных подключений в зоне управления UMC1000.

3.3 Удаленная синхронизация ВЕБ-СЕРВЕРА;

Удаленный мониторинг можно осуществлять с помощью теста INTERNET NET.

1. Безопасность персонала

1.1 защита от утечек

2. Безопасность оборудования:

2.1 потеря фазы источника питания, ошибка фазы, защита от нестабильности напряжения;

2.2 Защита по ограничению тока контура управления

2.3 Защита двигателя вентилятора от перегрузки

2.4 Защита компрессора от перегрузки по току

2.5 защита от перегрева компрессора

2.6 Защита компрессора от высокого давления

2.7 защита от короткого замыкания нагревателя

2.8 Защита оборудования от утечек

2.9 Вторичная независимая функция защиты от перегрева

Температура: 5℃～35℃

Относительная влажность: ≤85

Атмосферное давление: 80-106 кПа.

Вокруг нет сильной вибрации;

Никакого прямого солнечного света или прямого излучения других источников тепла;

Нет сильного потока воздуха: когда окружающий воздух необходимо принудительно пропускать, поток воздуха не направляется непосредственно в коробку;

Вокруг нет сильного электромагнитного поля;

Вокруг нет высокой концентрации пыли и агрессивных веществ.

Напряжение и частота: AC380В±10%, 50Гц, трехфазный, четырехпроводный + провод защитного заземления.

Сопротивление заземления провода защитного заземления: Сопротивление заземления провода защитного заземления менее 4 Ом.
