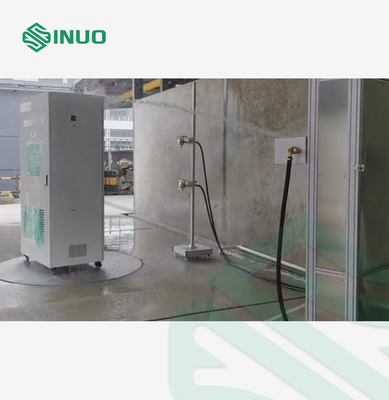

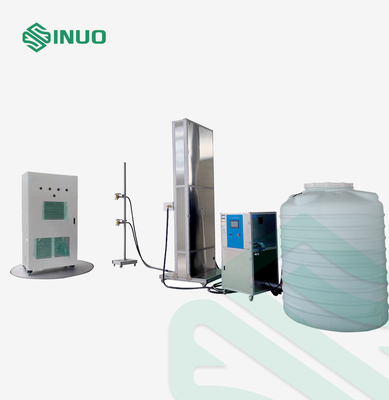

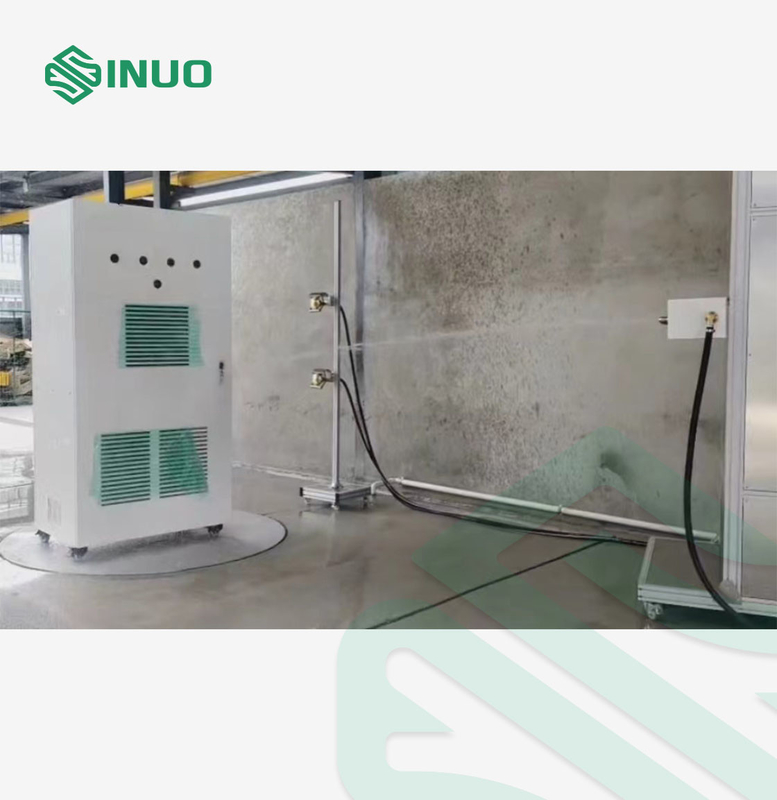

Система испытаний водонепроницаемости IEC60529 для зарядных станций электромобилей IPX3-X6

(1) Устройство для испытания распылителя цветов (IPX3-X4)

1Он подходит для IPX3-X4 испытания больших и тяжелых образцов, вместо колеблющейся пробной трубы.

2Диаметр отверстия: Ø0,5 мм.

3- Количество лун: 121.

4Угол 24 отверстий в двух внутренних кругах равен 30°, а угол 96 отверстий в четырех внешних кругах равен 15°.

5Диаметр сопла 75,5 мм.

6Материал сопла: латунь.

7Материал ручки: SUS304 нержавеющая сталь.

8Измеритель давления: из нержавеющей стали.

9. SUS304 нержавеющая сталь баффл, нержавеющая сталь баланс молоток.

10. Время испытания: 0-9999S ((регулируемое).

11Давление воды: около 50-150 кПа.

12Поток: 10 л/мин±0,5 л/мин.

13Количество душных голов: с 2.

14. с подвижной стойкой душевой головки высотой 2800 мм.

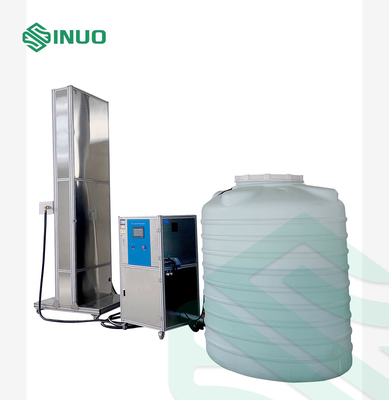

(2) Устройство для испытания сильного распыления воды (IPX5-X6)

1. Подходит для испытания продукта IPX5-X6.

2Апертура: ф6.3 мм (IPX5), ф12.5 мм (IPX6).

3Нержавеющая сталь.

4Поток воды: 12,5±0,625 л/мин ((IPX5), 100±5 л/мин ((IPX5).

5. Время испытания: 0-99999S ((можно настроить).

6Расстояние между соплами и оболочкой: 2,5-3 м (контролируется испытательным персоналом).

7Количество распылителей: 4 IPX5 распылителя, выстроены в ряд, 1 IPX6 распылителя.

8Установка устройства электрической головки распылителя: угол разбрызгивания воды может устанавливаться и регулироваться с помощью сенсорного экрана, а высота подъема может регулироваться с помощью электрического.Общая высота скобки составляет 2500 мм.

9Нижняя часть оснащена четырьмя рулетками, подвижными.

(3) Поворачиваемая ступень

1Диаметр проигрывателя: Ø2000 мм.

2. скорость вращения: 1 ~ 3 RPM может быть настроена.

3Действие вращения во время испытания: непрерывное вращение по часовой стрелке.

4. вращающийся стол: промышленный стол из алюминиевой плиты.

6Материал кузова: алюминиевый профиль из промышленного сплава.

7Положительное и обратное управление и вращение контролируются кабинетом управления.

8Движение: двигатель + турбинный редуктор.

9Максимальная нагрузка: 1 тонна.

Интеллектуальная система подачи воды

1Контроль потока: мониторинг потокомера в режиме реального времени, регулирование скорости насоса преобразователя частоты,с использованием высокоточного турбинного потокомера и электронного цифрового дисплея потокомера для интеллектуального управления, выберите и установите поток на сенсорном экране.

2Насос водоснабжения: южный насос многоступенчатый центробежный насос из нержавеющей стали, поток 0-8 м3/ч.

3Материал кузова: алюминиевый профиль из промышленного сплава + герметическая плита SUS304.

4Склад для воды: 2 тонны пластиковых резервуаров.

Интегрированный шкаф управления

1Контроллер: Мицубиши ПЛК.

2, Человек-машина интерфейс: 7-дюймовый цветный сенсорный экран.

3Функции управления: управление потоком распыления, управление действием сцены, действие распыления вверх и вниз, управление временем и т.д.

4Функция защиты: защита от утечки, защита от перегрузки, защита от короткого замыкания, защита от нехватки воды и т.д.

5Электроснабжение: 380 В, 50 Гц, 8 КВт.
