Система всестороннего испытания электротранспорта IPX1-8 водоустойчивая

Система всестороннего испытания электротранспорта IPX1-8 водоустойчивая

Исполненные стандарты & статьи

IEC 62196-1Ed.4CDV: статья 2020 20,2.

IEC60598-1: 2014 Luminaries-Part1: Общие требования и тесты

IEC60529: 2013 градуса защиты обеспеченного приложением (кодом) IP IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 и IPX8.

Технические параметры

Обзор оборудования

Образцы и пределы: Электрические и электронные продукты, части автомобиля и мотоцикла, продукты связи, бытовые приборы, на открытом воздухе освещение и приборы сигнала, etc.

Цель теста: Испытать ли электронные и электрические продукты, автомобили, части мотоцикла, бытовые приборы, уплотнения и лампы могут гарантировать хорошую работу оборудования и компонентов в окружающей среде капать, лить, распылять, недолгосрочного или долгосрочных погружение глубоководья. Цель проверить представление предохранения от раковины продукта в уровнях IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 и IPX8 капания воды, воды распыляя, распылять воды или недолгосрочной погружения

Принцип теста: Путем контролировать подачу водоснабжения для обеспечения что вода капающ, поливать или распылять достигает стандартную необходимую скорость. Стандартное соответствующее давление достигано путем контролировать глубину образца в воде и времени погружения. Позволяет испытательное оборудование произвести равномерные подачу или давление воды над всей поверхностью приложения образца

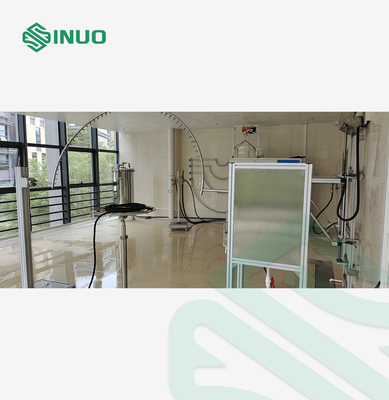

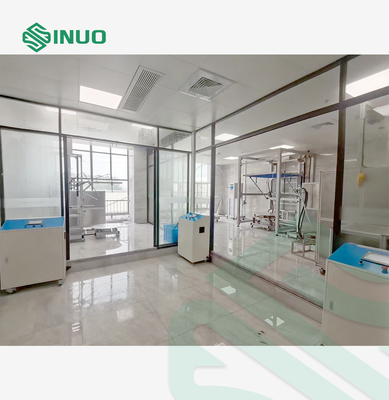

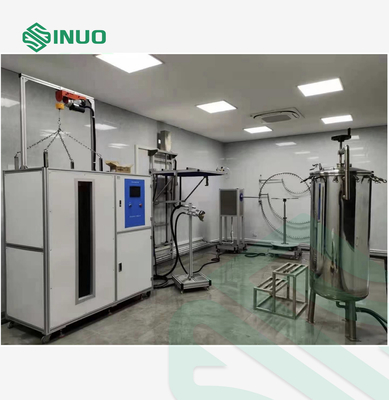

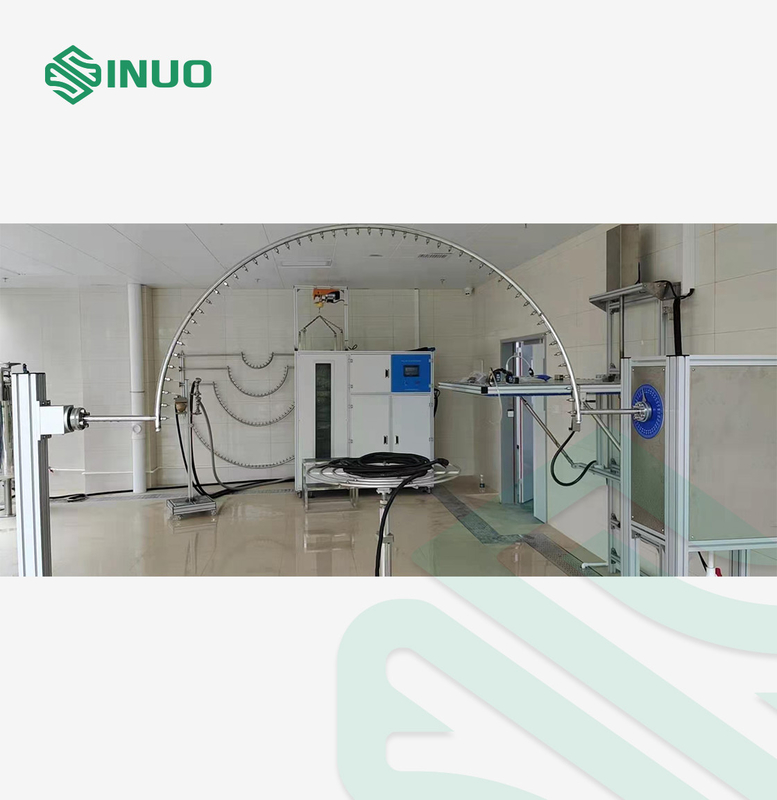

Структура и характеристики оборудования: Прибор составлен капая механизма, осциллируя трубы идя дождь механизм, механизма воды распыляя, танка погружения воды, цистерны с водой давления, turntable и электрического шкафа контроля. Кронштейн бачка для сбора выкапающего масла принимает стен-установленный тип, который автоматически поднят и понижен управлением мотора, и имеет функцию анти--падать. Один набор рамки поддержки пола для установки осциллируя трубы, осциллируя труба управляется мотором к осциллируя левой стороне и праву. Механизм брызг воды установлен на кронштейн. Танк погружения и вместе с электрическим шкафом контроля сделан в целом, и вися корзина нося образец поднята и понижена электрической лебедкой. Цистерна с водой давления помещена отдельно и соединена со шкафом и цистерной с водой контроля. Оборудованный с нагружая turntable с изменяемой скоростью turntable может быть опрокинут 15° во время теста IPX2. Оборудованный с прибором чистки водяного фильтра для предотвращения закупоривать pinhole. Эта система открытая структура.

Окружающая среда пользы: Электропитание: AC380V±5%/50Hz, 5KW.

Место пользы: температура 15-35°C, относительная влажность 25%-75%, атмосферное давление 86-106kpa (860mbar-1060mbar). Земле нужно быть плоска. Освещение, водоустойчивый переключатель утечки (или гнездо), хороший вход воды и функции дренажа.

Водный источник пользы: чистая вода или вода из крана без примесей, и очистить прибор фильтра с водой.
