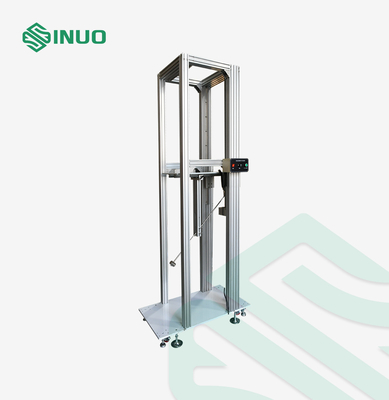

Прибор теста удара маятника интерфейса электротранспорта IEC 61851-1 EN поручая

Прибор теста удара маятника интерфейса электротранспорта IEC 61851-1 EN поручая

Наименование марки:	Sinuo
Номер модели:	SNQC1008A
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	10 наборов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

фарфор

Сертификация:

Calibration Certificate (Cost Additional)

Соответствует стандарту:

IEC 61851-1 EN и etc

Метод деятельности:

Электрический подниматься, отпуск электромагнита

Энергия удара:

20J (2,5,10,50J можно подгонять)

Соответствующая масса:

5Kg±1%

Труба качания:

длина 1000 mm

Высота падения:

0-500mm, дисплей масштаба

коробочный щиток:

Сгущенный пол нагрузк-подшипника стальной

Дополнительные особенности:

Анти--вторичная функция удара

Упаковывая детали:

Коробка переклейки

Поставка способности:

10 наборов/месяц

Выделить:

Поручая прибор теста удара маятника интерфейса

Прибор теста удара маятника электротранспорта

Описание продукта

Прибор теста удара маятника интерфейса электротранспорта IEC 61851-1 EN поручая

Исполненные стандарты & статьи для прибора теста удара маятника интерфейса электротранспорта поручая

Этот прибор теста удара маятника интерфейса электротранспорта поручая исполнил к IEC 61851-1-2019 EN, IEC 61851-1-2017,12.11, IEC60068-2-75: 1997 и IEC62262: 2002.

Технические параметры для прибора теста удара маятника интерфейса электротранспорта поручая

Метод деятельности	Электрический подниматься, отпуск электромагнита
Энергия удара	20J (энергию 2,5,10,50J можно подгонять)
Масса элемента удара соответствующая	5Kg±1%
Труба качания	Стальная труба с длиной 1000 mm, наружного диаметра 15,9 mm, и толщины стены 1,5 mm
Положение высоты удара образца	Электрическое регулируемое вверх и вниз, ход 200-1200mm, высота можно подгонять

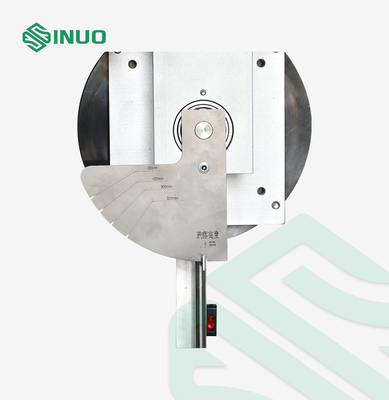

Высота падения	0-500mm, дисплей масштаба

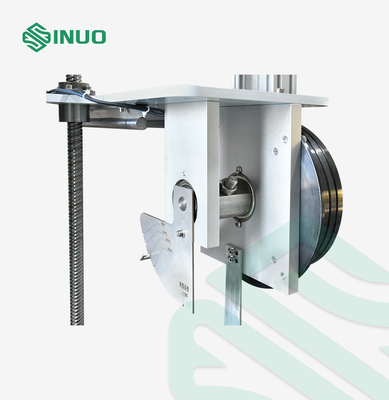

фиксирование и отпуск элемента mpact	Тип фиксирование и отпуск Pin электромагнита
Коробочный щиток	Сгущенный пол нагрузк-подшипника стальной
Путь двигать	С ногами поддержки и ролика, его можно двинуть к пункту воздействия образца
Опционные особенности	Анти--вторичная функция удара
Дополнение	Ссылка выбора элемента энергии удара и удара

Обзор оборудования для прибора теста удара маятника интерфейса электротранспорта поручая

Образцы и пределы	Куча электротранспорта поручая
Цель теста	Для механического теста прочности куч электротранспорта поручая для поручая кораблей
Принцип теста	Согласно тесту Eha: маятник, элемент удара свободно выпущен на некоторой высоте через трубку маятника 1 удара M. образец на самый низкий этап в вертикальном направлении. Через преобразование гравитационной потенциальной энергии в кинетическую энергию, достигана цель удара испытывая по образцу.

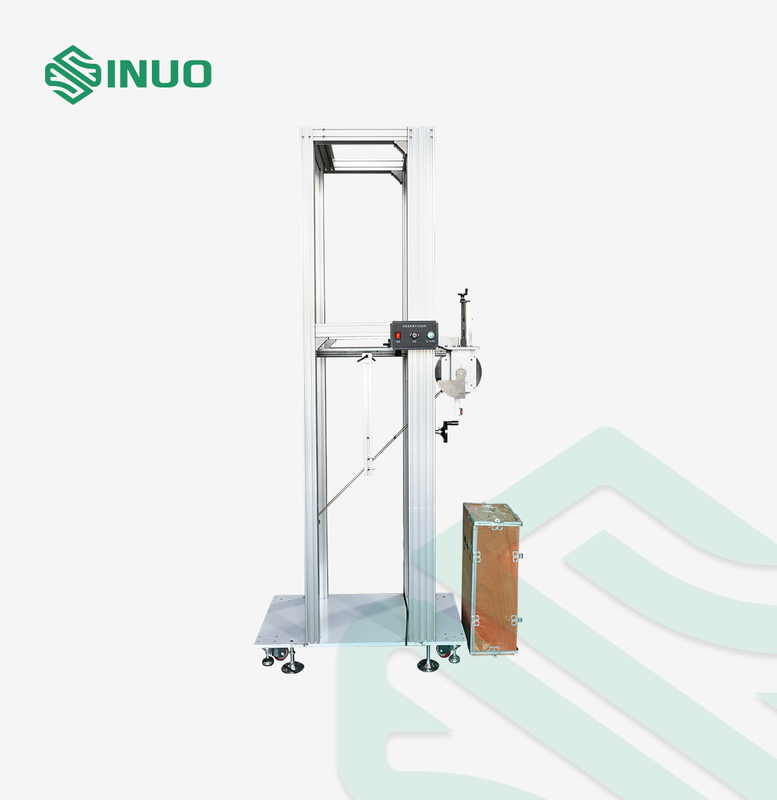

Структура и особенности	Используя структуру вагонетки, кронштейн можно отрегулировать вверх и вниз, и угол удара можно отрегулировать для того чтобы соответствовать требованиям к высоты поручать кучи различных размеров и различные пункты воздействия поручая куч
Окружающая среда пользы	Размеры: о W1300D600H2350mm; Вес: о 250kg

Дополнение для прибора теста удара маятника интерфейса электротранспорта поручая

Характеристики удара таблицы 1 компонентные
Energy/J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
Соответствующее массовое ± 2% kg	0,25 (0,2)	0,5	1,7	5	5	10
Материал	Нейлон	Сталь
R/mm	10	25	25	50	50	50
D/mm	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	Определенный согласно соответствующей массовой регулировке, см. приложение a

Высота падения таблицы 2
Energy/J	0,14	0,2		(0,3)	0,35	(0,4)	0,5		0,7	1	2	5	10	20	50
Соответствующее mass/kg	0,25	(0,2)	0,25	(0,2)	0,25	(0,2)	(0,2)	0,25	0,25	0,25	0,5	1,7	5	5	10
Упадите высота ±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Примечание 1: См. примечание 3.2.2; Примечание 2: Джоуль единицы энергии (j) в этой части выведен от стандартного гравитационного ускорения (g), и округленное значение g ² 10m/s.

Корреспонденция таблицы 3 между кодами IK и их соответствуя энергиями столкновения
Код IK	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
Столкновение energy/J	a	0,14	0,2	0,35	0,5	0,7	1	2	5	10	20
Примечание 1. Если более высокая энергия столкновения необходима, то порекомендованное значение 50J; Примечание 2. Некоторые национальные стандарты используют одно число для того чтобы представить определенную энергию столкновения. Во избежание запутанность с ей, характерный номер представлена 2 числами.
Согласно этому стандарту никакая защита
