UL 2594 Пункт 8.2 Рис. 6 Шарнирно-сочлененный зонд Материал из нейлона и металла

UL 2594 Пункт 8.2 Рис. 6 Шарнирно-сочлененный зонд Материал из нейлона и металла

Наименование марки:	Sinuo
Номер модели:	СН2210-35
МОК:	1
цена:	Подлежит обсуждению
Условия оплаты:	Т/Т
Способность к поставкам:	100 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

Calibration Certificate (Cost Additional)

Прикладной стандарт:

УЛ 2594

Применяемая оговорка:

Пункт 8.2

Прикладная фигура:

Рисунок 6

Функция зонда:

Совместный зонд

Проба:

Живые/механические части

Материал зонда:

Нейлон и металл

Тестовая функция:

Защита корпуса

Тип упаковки:

Алюминиевая коробка

Упаковывая детали:

Алюминиевая коробка и картонная коробка

Поставка способности:

100 ПК/месяц

Выделить:

Рисунок 6 Шарнирный зонд

Пункт 8.2 Шарнирный зонд

Нейлоновый шарнирный зонд

Описание продукта

UL 2594, пункт 8.2. Рис. 6. Шарнирный зонд.

Обзор оборудованиязаUL 2594, пункт 8.2. Рис. 6. Шарнирный зонд.

Стандарт: UL 2594, пункт 8.2, рисунок 6.

Применение: Он широко используется при проверке защиты корпуса электрооборудования.

Образец для испытаний: Легкодоступные части корпуса под напряжением или механические части.

Характеристика: Нейлоновая ручка + щуп, изготовлена по стандартному рисунку.

Технические параметрызаUL 2594, пункт 8.2. Рис. 6. Шарнирный зонд.

Материал зонда	Нержавеющая сталь
Материал ручки	Нейлон
Приложенная сила	Без встроенной силы, должен работать с датчиком силы
Применяемые стандарты	UL 2594 пункт 8.2 Рисунок 6

Описание соответствующих стандартовзаUL 2594, пункт 8.2. Рис. 6. Шарнирный зонд.

8 Защита пользователей — доступность и обслуживание пользователей

8.1 Общие

8.1.1 Требования настоящего раздела распространяются на части, доступные пользователю.Требования к защите обслуживающего персонала см. в разделе Защита обслуживающего персонала, 32.

8.2 Доступность

8.2.1 Для снижения риска непреднамеренного прикосновения, приводящего к поражению электрическим током, от неизолированной части, находящейся под напряжением, или провода с пленочным покрытием, отверстие в оболочке должно соответствовать:

а) Для отверстия с меньшим размером менее 25,4 мм (1 дюйм).такая часть или провод не должны контактировать с датчиком, показанным на рисунке 6. или

b) Для отверстия с малым размером 25,4 мм (1 дюйм) или более такая часть или провод должны находиться на расстоянии от отверстия, как указано в таблице 8.

Таблица 8

Минимальное требуемое расстояние от отверстия до детали, связанной с риском поражения электрическим током
Малый размер открытия^{а, б}		Минимальное расстояние от проема до детали^б
мм	дюймы	мм	дюймы
25,4	(1)	165,0	(6-1/2)
31,8	(1-1/4)	190,0	(7-1/2)
38.1	(1-1/2)	318,0	(12-1/2)
47,6	(1-7/8)	394,0	(15-1/2)
54,0	(2-1/8)	444,0	(17-1/2)
с		762,0	(30)
^аСм. 8.2.4. ^бМежду 19,1 и 54 мм (3/4 и 2-1/8 дюйма) следует использовать интерполяцию для определения значения между значениями, указанными в таблице. ^сБолее 54 мм (2-1/8 дюйма) и не более 152,0 мм (6 дюймов).

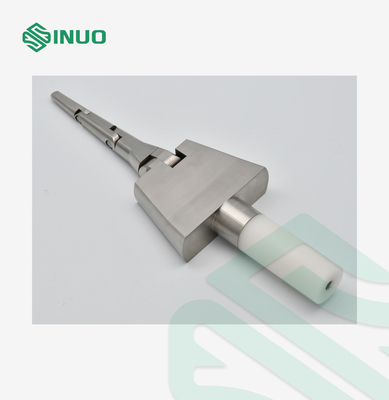

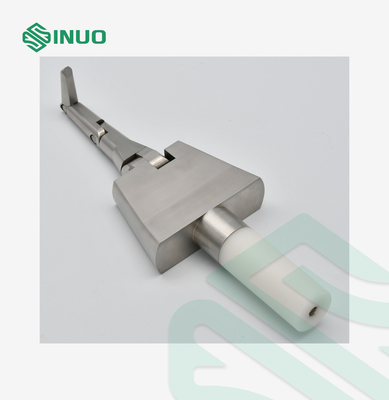

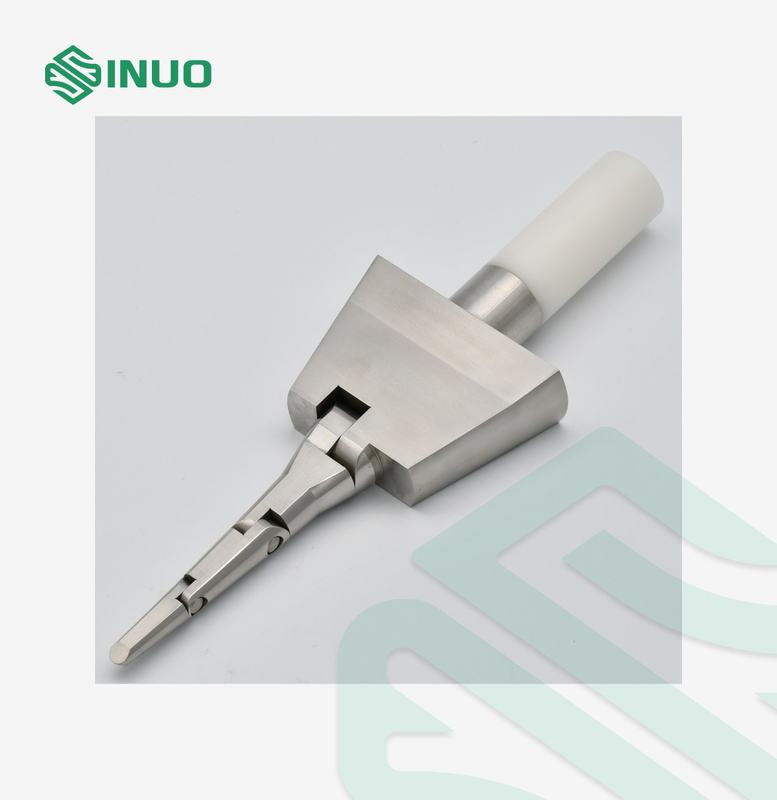

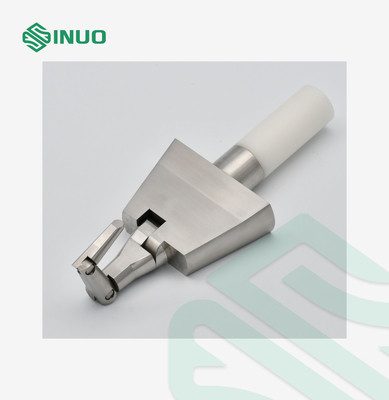

Картинки дляUL 2594, пункт 8.2. Рис. 6. Шарнирный зонд.

UL 2594 Пункт 8.2 Рис. 6 Шарнирно-сочлененный зонд Материал из нейлона и металла 0

UL 2594 Пункт 8.2 Рис. 6 Шарнирно-сочлененный зонд Материал из нейлона и металла 1
