| Наименование марки: | Sinuo |
| Номер модели: | SN5512 |
| МОК: | 1 |
| цена: | Customized |
| Условия оплаты: | T/T |
| Способность к поставкам: | 2 набора/месяц |
Короткое замыкание ECE-R100 EV сильнотоковое и камера контроля температуры взрывозащищенная
Исполненные стандарты & статьи
Эта взрывозащищенная камера соответствует стандартам ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 и GB/T 31485-2015.
Технические параметры
| Максимальное течение короткого замыкания | ≥10000A |
| Точность измерения | ≤5A |
| Метод контроля | Касание + дистанционное управление цвета PLC дальним расстоянием + режимом контроля компьютера, используя дистанционное управление международными и приобъектными 2 режимами контроля, процесс короткого замыкания выполнены режимом автоматического управления. |
| Дуга туша коробку | W500 X H500 x D500mm |
| Размеры оборудования | W700 X H1750 x D800mm |
| Ряд вакуума | 0 | -60Kpa (регулируемое) |
| Сопротивление цепи прибора | ≤5mΩ |
| Напряжение тока импульса | AC 1kv/1.2-50μs (пик) 1min |
| Время на ответ DC | ≤5μs |
| Механическая жизнь | 300 000 раз |
| Электрическая жизнь | Активная нагрузка 50 000 раз, индуктивная нагрузка: активная нагрузка 60%le, 20 000 раз |
| Используя электрическое | AC 220V |
| Длина провода | 4 метра |
| Сила | 1.0KW |
| Контактор | Образовывает дугу тушащ, анти--корозия |
| Время задержки короткого замыкания | Больше чем 48H |
| Время на ответ | 20ms |
| Сила нагрузки | 5KW |
| Сопротивление нагрузки | 0.5mΩ |
| Излучать | Холодный ветер |
| Система мониторинга дистанционного управления | Установка всех параметров контроля, сбора информации, и видеозаписи может эксплуатироваться компьютером 20m далеко от прибора; высокоскоростной записывая осциллограф собирает полное настоящее и сборник данных собирает 5 каналов одиночного напряжения тока и полного напряжения тока |
| Интерфейс данных | USB |
| Кабель короткого замыкания | Оборудованный с огнеупорным и высокотемпературным устойчивым кабелем константана короткого замыкания, длина нет чем 5M |
| Установите защитные приспособления | Оно имеет функции защиты как перенапряжение, перегревать и перегрузки по току, так же, как защита против короткого замыкания причиненного misoperation тестера, положительным и отрицательным соединением электродов батареи, etc. |
| Переключатель аварийной остановки | Оборудованный с кнопкой «аварийной остановки» на главном блоке |
Обзор оборудования
Цель теста: Прибор короткого замыкания дистанционного управления сильнотоковый конструирован основанный на требованиях различных стандартов теста короткого замыкания батареи. Прибор короткого замыкания должен соотвествовать ряд внутреннего сопротивления <5m>
Обзор дизайна: Расчет цепи прибора короткого замыкания должен также мочь выдержать удар больших течений, поэтому мы выберем контакторы DC промышленн-степени электромагнитные, терминалы все-меди и внутреннюю диверсию медной плиты, и встроенный активный вентилятор с осевой обтекаемостью шарика обеспечивает эффективное предохранение от тепловыделения, которое сделает сильнотоковый прибор короткого замыкания более безопасно, эффектно уменьшает потерю испытательного оборудования, и обеспечивает точность проверок данных.
Особенности
| Сильнотоковый контактор | Удаленное время от времени напряжение тока деятельности DC до 750V; |
| Rated работая настоящее 10000A, используя систему дуги в вакууме туша; | |
| Низкое контактное сопротивление контактов и быстрой реакции; | |
| Контактор имеет надежное действие, безопасность, длинный срок службы и удобное обслуживание. | |
| Собрание температуры | Диапазон температур: - 40℃ к ℃ 800; |
| Датчик температуры: Термопара | |
| Тариф приема: 1s | |
| Точность температуры: ≥0.5℃ | |
| 2 канала | |
| Прием напряжения тока | Прием напряжения тока: 0-100V, |
| Точность напряжения тока: ±0.1%FS | |
| Разрешение 10mV напряжения тока | |
| Тариф приема: 1s | |
| Вспомогательный прием напряжения тока: 1channel | |
| Интерфейс данных: USB | |
| Настоящий прием | Измеряя напряжение тока: 0~10000A; |
| Настоящая точность: ≤5A | |
| Настоящее разрешение: 100mA | |
| Метод действия: двойной метод интеграции | |
| Тариф приема: 1s | |
| 1 канал |
| Ряд температуры записывая | -40℃ | 800℃ |
| Ряд напряжения тока записывая | 0 | 100V, с каналом датчика 1 напряжения тока DC |
| Ряд напряжения тока записывая | 0 | 10000A, с каналом датчика 1 напряжения тока DC |
| Пробовать время | 1s |
| Экран касания для интуитивной деятельности | Новый сенсорный экран включает удар, сигнал, и управления кран-и-сопротивления для быстрой навигации во всеобщей функциональности режима работы монитора |
| Описание функции |
Гибкий пользовательский интерфейс; Компактная текстура; Добавьте модули I/O для того чтобы поддержать больше каналов |
Введение S7-200CN PLC
| Скорость обработки | 0.2~12.ms |
| Блок памяти | 2K |
| Цифров | 248 |
| Аналог | 35 |
| Особенности | PLC имеет высокую действенность. Он имеет характеристики простого программирования, удобной деятельности, легкого обслуживания, etc., и вообще не прональн к работая ошибкам. Деятельность PLC включает деятельность изменения входного сигнала программы и программы. Входной сигнал программы можно сразу показать, и деятельность изменения программы может также сразу следовать необходимым номером адреса или номером контакта для того чтобы искать или искать программы, и после этого делать изменения. PLCs доступно в разнообразие языках программирования. Использует для диаграммы лестницы и диаграммы электрической схемы ближе. PLC имеет само-диагностическую функцию, которая уменьшает требования для навыков обслуживания персонала обслуживания. Когда система терпит неудачу, персонал обслуживания может быстро найти положение недостатка через самодиагностирование оборудования и программного обеспечения. |
| Размер хозяина | W700 X H1700 x D1000mm |
| Внутренний размер коробки | 500*500*500 |
| Внутренний материал коробки |
Заварка стальной пластины 45# |
|
Внутренний контактор коробки |
Сделанный из красной меди, контактирующая поверхность никел-покрыта для уменьшения контактного сопротивления |

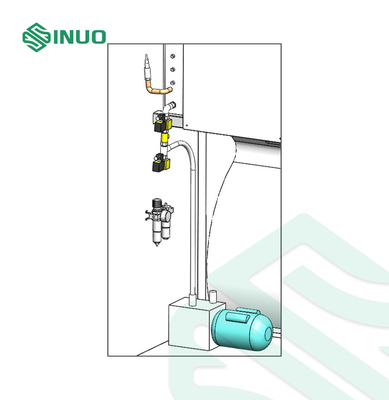

| Система управления вакуума |
Точно контролируйте давление внутри коробки через вакуумные насосы, клапаны вакуума, датчики давления, высоконапорные трубы газа, соединения и другие соединители вакуума |
| Внутренний размер коробки | W1000 X D1000 X H1000 MM; |
| Внутренний материал коробки | Толщина 2 нержавеющей стали SUS201·0mm. |
| Размер коробки | W1200 X D1200 X H1500 MM; толщина 1.5MM |
| Диапазон температур | RT+10℃~150℃ |
| Флуктуация температуры | ≤±0.5℃ (атмосферное давление без нагрузки) |
| Единообразие температуры | ≤2℃ (атмосферное давление без нагрузки) |
| Отступление температуры | ≤±2℃ (атмосферное давление без нагрузки) |
| Тариф на отопление | 3℃/min, нелинейное |
| Обзорный иллюминатор | Стекло + колючая проволока двойного слоя закаленное |

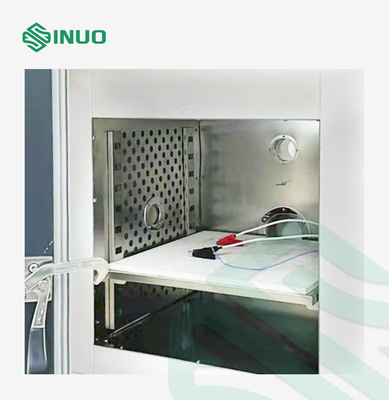

| Дно внутренней коробки | Испытательный участок оборудован с мраморной доской, которая эффективна в пламени - retardant и коррозионная устойчивость, и легкий для того чтобы очистить |
| Дно коробки | Установите 4 всеобщих колеса и 4 фиксированных фута, который не только легкий для того чтобы двинуть, но также смогите быть припарковано и зафиксировано стабилизированно |
| Высасывающая система |
Независимое регулирование, когда образец теста производит дым, оборудование может автоматически обнаружить и разрядка дым через трубопровод
|

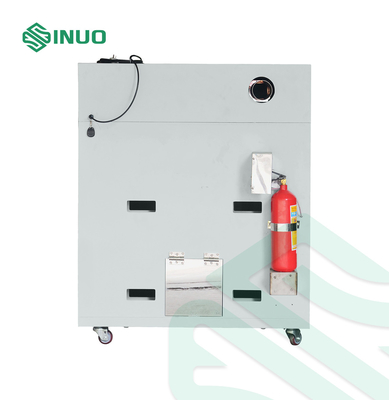

| Автоматическая взрывозащищенная система сброса давления |
Оно имеет функцию вытыхания, т.е., большое количество выхлопного газа произведенного в тесте discharged к снаружи; он имеет взрывозащищенную функцию сброса давления, т.е., дверь сброса давления адсорбцией магнита (спецификация: 300*300mm) на заде защитной коробки. Когда сильные удары воздушного потока, сброс давления дверь раскрывает автоматически, уменьшающ удар взрыва. |
| Вокруг взрывозащищенной коробки | Оборудованный с отверстием сброса давления, давление можно выпустить во времени |
| Дверь коробки |
Оно зафиксировано высокопрочными шарнирами, и по крайней мере 3 набора взрывозащищенных замков можно установить на дверь, который нужно зафиксировать. |
| Принцип взрывозащищенной коробки | Двухслойная взрывозащищенная структура сброса давления принята, и вывихнуты и отделены отверстия сброса давления внутреннего слоя и наружного слоя, который играет амортизируя влияние и избегает отстрела взрывно частей, который играет роль в предохранении от безопасности. |
| Огонь - тушить прибор |
Взрывозащищенная коробка оборудована с огнем - тушить прибор. Как только батарея взрывает, огонь может быть потушен дистанционным управлением, и огнем - тушить прибор и систему может быть раскрыл дистанционным управлением. |
| Осветительная установка | Раскройте стеклянное отверстие 400X400 вверху испытательный участок, стекло 20MM толстое закаленное, и установите группу в составе света СИД высоко-яркости над стеклом для того чтобы осветить весь космос теста. |

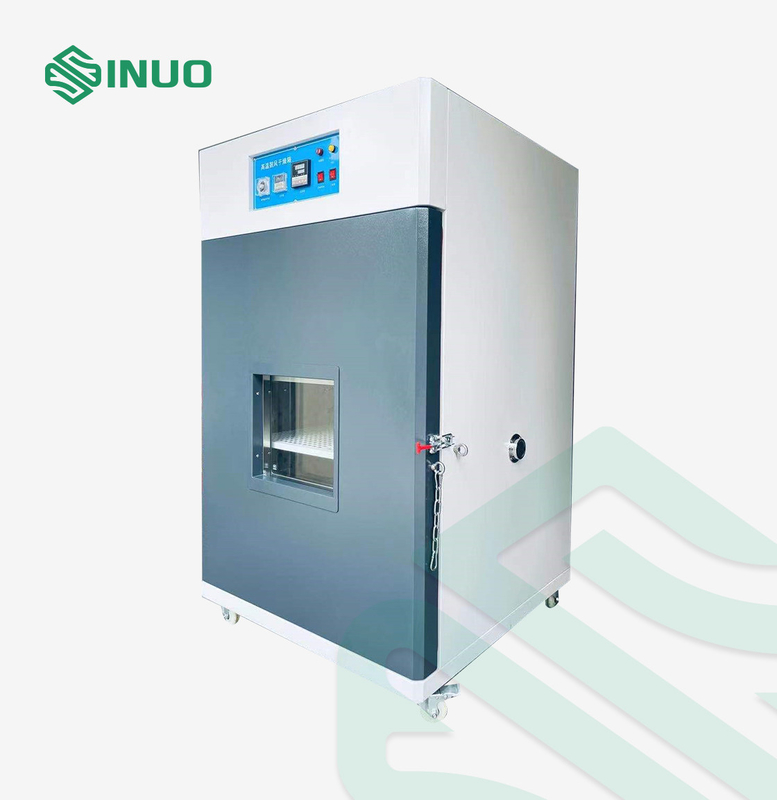

| Взрывозащищенный дизайн двери | Парадный вход коробки теста принимает усиленный дизайн, который может эффектно изолировать повреждение причиненное огнем и взрывом во время теста. Панель двери принимает двухслойный дизайн с мезонином, и шарнир и замок принимают усиленные оборудовани-специфические стандартные части. Окно на двери принимает двухслойный взрывозащищенный дизайн (внутренний слой сетки анти--ракеты). Взрывозащищенная дверь оборудована с взрывозащищенным замком, и взрывозащищенная цепь установлена на взрывозащищенную дверь для двойной охраны. |
