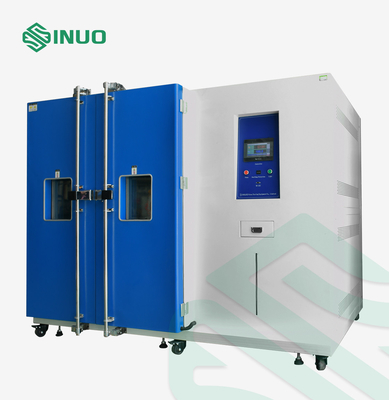

Programmable постоянн камера 1200L IEC60068-2 SINUO теста температуры влажности

Programmable постоянн камера 1200L IEC60068-2 SINUO теста температуры влажности

Наименование марки:	Sinuo
Номер модели:	SN881-1200L
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	10 наборов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Исполненный стандарт:

IEC60068-2

Номинальный том содержания:

1200L

Диапазон температур:

-55 ℃~+100℃

Флуктуация температуры:

≤±0.5℃

Единообразие температуры:

≤2.0℃

Ошибка относительной влажности:

±3.0%RH

Время разогрева:

минута 3℃/

Время остывания:

1℃/min

Упаковывая детали:

коробка переклейки

Поставка способности:

10 наборов/месяц

Выделить:

камера теста температуры 1200L

Камера теста температуры IEC60068-2

камера теста влажности 1200L

Описание продукта

Programmable камера температуры постоянного 1200L и теста влажности

Исполненные стандарты & статьи

IEC60068-2-1: 2007 экологических Испытани-частей 2-1: Тест-тест a: Холодный, IDT

IEC60068-2-2: 2007 экологических Испытани-частей 2-1: Испытания испытывают B-сухую жару, IDT

IEC60068-2-30: 2005 экологических Испытани-частей 2-30: Db Тест-теста: Влажная жара, циклическая (цикл 12h+12h), IDT

IEC60068-2-78: 2012 экологических Испытани-части 2-78: Кабина Тест-теста: Влажная жара, номинальная, IDT

Технические параметры

Нет.	Проект	Содержание
	Номер продукта	SN881-1200L
B	Марка товара	SINUO
C	Размер студии	D1450 x W1250 x H2050 (без мотора) mm
C	Размеры рабочей зоны	Часть шкафа: × около 1000 × 1000W d 1200H mm
D	Диапазон температур	-55℃~+100℃ (ряд регулируемый)
	Ряд влажности	25%-98% RH (см. диаграмма температуры и ряда влажности controllable, никакой источник влаги или тепловая нагрузка)
	Единообразие температуры	≤±2.0℃ (устойчивое состояние)
	Тариф на отопление	1.0℃/min (нулевая нагрузка)
	Охлаждая тариф	3.0℃/min (нулевая нагрузка)
	Флуктуация температуры	≤±0.5℃ (устойчивое состояние)
	Отступление температуры	≤±2.0℃
	Отступление влажности	≤±3.0%RH
	Нагрузка	w 1000 на +20°C; 800 w на 0°C; 500 w на -20°C; 300 w на -40°C.
E	Шум мотора	≤85dB
E	Вес	О 780kg
F	Прикладные стандарты	Тест a GB/T 2423.1-2008: Метод теста низкой температуры Тест b GB/T 2423.2-2008: Высокотемпературный метод теста Тест Ca GB/T 2423.3-2006: Постоянн влажное тепловое испытание Db теста GB/T 2423.4-2008: Чередуя влажное тепловое испытание Тест GJB 150.3A-2009 высокотемпературный Тест низкой температуры GJB 150.4A-2009 Тепловое испытание GJB 150.9A-2009 влажное Осмотр GBT 5170.8-2016 экологического испытательного оборудования для электрических и электронных продуктов Методы экологического по проверке лаборатории GJB150A-2009 для военного оборудования
G	Примечание	Вышеуказанные показатели эффективности значения измеренные на комнатной температуре +25°C без образца.

Обзор оборудования

Эта камера теста имитирует окружающую среду температуры и влажности переменчивую для продуктов или материалов. Она широко использована в проверке соответствия условия эксплуатации электрического, электроники, аппаратуры и метра и других частей продукта под повсюду температурой и влажной окружающей средой во время хранения, транспорта и использования, для того чтобы определить приспособляемостьь температуры вышеуказанных продуктов или материалов к повсюду температуре и влажной окружающей среде, особенно для изменений наэлектризованности продукта в представлении и механических свойствах.

Материал	Внутренний материал коробки	Плита холоднокатаной стали, маринуя и phosphating высокосортную краску порошка
	Наружный материал коробки	Плита нержавеющей стали SUS304#
	Материал изоляции	Твердая пена полиуретана + ультра-точное стекло - волокно
Структура	Части воздуховода	Центробежный вентилятор; выход воздуха может отрегулировать том воздуха, высоту и том воздуха возвращения
	Дверь	(Двойное) Open прикрепленная на петлях дверь, с типа ручк ручкой не-реакции, оборудованной с обзорным иллюминатором, освещение, оконная рама/прибор нагрева электрическим током анти--конденсации дверной рамы, размер двери: (приблизительно) 1.0*1.2M
	Окно теста	Обзорный иллюминатор проводного фильма взрывозащищенный закаленный стеклянный на двери (с функцией анти--конденсации) 500W×600H (mm)
	Вентилятор	Длинноосный центробежный вентилятор
	Держатель образца	2 подноса встроенных нержавеющей стали регулируемых передвижных
	Турбинка	Импортированная турбинка нержавеющей стали от Тайваня
	Подогреватель	электронагреватель сплава Никел-хромия
	Компрессоры рефрижерации	Импортированный компрессор Tecumseh
	Испаритель	Испаритель с ребристыми трубками
	Охлаждая метод	Механическая компрессорная решетка
	Охлаждая метод	Воздушное охлаждение
	Аппаратура контроля температуры	регулятор умного LCD касания 7-inch programmable
	Отверстие руководства	φ50mm 2 с особенным затвором пенистого каучука (расположенным на левой стороне коробки)
	Держатель образца	2 шкафа образца нержавеющей стали, высота регулируемая.

Нагревающ, humidifying и система охлаждения и как они работают

Проект		Описание принципа
Система отопления		Тип анти--сухая обогревательная труба рукава трубки нержавеющей стали с встроенной проволкой быстрого кипячения сплава никел-хромия
		Подковообразный тип электронагреватель ребра нержавеющей стали высокоскоростной нагревая для нагревать
		Совершенно независимая система, не влияет на линию управления
Система Humidification	Метод увлажнителя	1. Внешний отделяемый метод humidification боилера или встроенный humidification цистерны с водой 2. Увлажнитель нержавеющей стали armored 3. Режим контроля увлажнителя: внеконтактная равная регулировка ширины ИМПа ульс периода, SSR (полупроводниковое реле) 4. Механизм управления уровня воды, прибор увлажнителя анти--сухой горящий, прибор собрания седимента, жидкостный ровный обзорный иллюминатор 5. Сила увлажнителя: 6KW
Система Humidification	Увлажнитель	1. Автоматический прибор водоснабжения или кнопочный электрический автоматический replenishment воды 2. Фильтр водоснабжения мембраны + активированного угля RO, съемный для очищать 3. Повсюду переключатель уровня воды температуры двойной электронный жидкостный ровный для предотвращения mis-деятельности 4. Нехватка воды и пустое предохранение от топления и сверх-температуры + ультра-низкое предохранение от уровня воды + водоснабжения предохранение от с течением времени для обеспечения безопасной работы оборудования
Система рефрижерации	Охлаждая метод	С воздушным охлаждением
	Компрессор рефрижерации	Adopt импортировало компрессор Taikang, использует экологически дружелюбный хладоагент
	Трубка хладоагента медная	Внутренняя трубка меди хладоагента спирали K-TYPE
	Конденсатор	Рифленый тип конденсатор с воздушным охлаждением ребра
	Испаритель	Тип испаритель наклона FIN-TUBE
	Замерзая элемент	Первоначальный импортированный клапан соленоида, суша фильтр, etc.
Особенности		Все трубопроводы системы испытаны для обнаружения утечки путем вентилируя и надувая 22kg.
		Топление и системы охлаждения совершенно независимы
		Оборудованный с характеристиками компании профессиональными техническими, оно может предотвратить высокую температуру и высоконапорный воздушный поток от возвращающ в охлаждая машину и повредить систему.
		Все программы действий системы рефрижерации совершенно проконтролированы регулятором микрокомпьютера

Электрическая система управления

Имя	Бренд	Примечание
Компрессор	Импортированный компрессор Tecumseh
Реле давления	Дания DANFOSS или Emerson
Испаряясь клапан давления регулируя	Дания DANFOSS
	Дания DANFOSS или Emerson
Дросселируя прибор	Капилляр или клапан расширения
Электромагнитный клапан	Стреец в Японии или CASTEL в Италии или Emerson в Соединенных Штатах

Система регулировки

Проект

Проиллюстрируйте

Метод регулировки

Принуженный - вентиляция циркуляции, сбалансированная регулировка температуры. Система управления контролирует выход подогревателя согласно набору пункта температуры системой через результат выхода автоматического вычисления PID, и в конце концов достигает динамической уравновешенности.

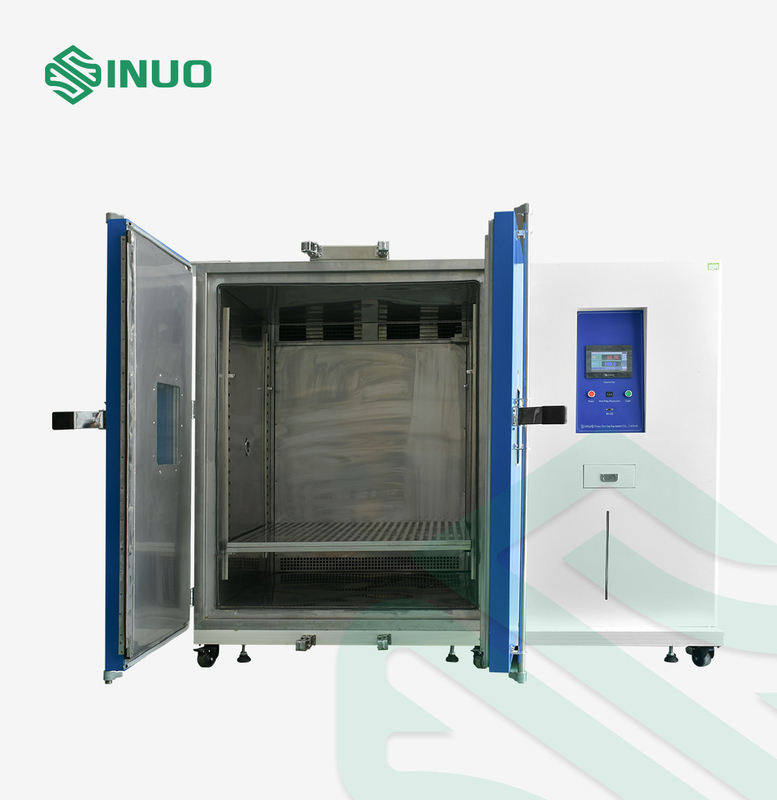

Programmable постоянн камера 1200L IEC60068-2 SINUO теста температуры влажности 11

Прибор циркуляции

Встроенная комната кондиционирования воздуха, обеспечивая циркуляцию воздуховод и длинный вентилятор с осевой обтекаемостью улучшают воздушные потоки и теплоемкость путем улучшать воздушный поток взволнования воздуха, и значительно улучшают единообразие температуры камеры теста.

Система управления

Проект	проиллюстрируйте
Регулятор	7-inch регулятор касания PLC LCD programmable
Экран высоко-определения касания	Фиксированные условия и условия программы могут быть устанавливают произвольно, китайский экран может быть установил, и леча имя и серийный номер теста могут быть набором.
Диапазон времени Settable	0-999H59min.
Programmable режим	В то же время, 120 групп в составе программы с различными условиями могут быть набором. В любой группе в составе программы, работу можно разделить в 1200 этапов, и число этапов можно произвольно перехватить для того чтобы исполнить цикл, или периодический цикл любых этапа или группы можно выполнить.
Programmable режим	В каждой группе в составе программы, до 1200 различных разделов температуры и времени могут быть установленными (каждый раздел можно настроить к 999h59min). 120 групп в составе программы можно соединять последовательно по желанию, и максимальное число разделов можно задействовать до 999 раз.
Безопасность	С запоминающим устройством выключения, остальные программы могут продолжать быть исполненным когда сила восстановлена, и машина может быть сдержана исполнить время выполнения запуска и машины.
Контроль	Поднимать и охлаждать можно использовать для управления наклона и управления кривой, и имеют функцию само-исправляясь контрольных точек температуры и влажности. Она имеет функцию вычисления PID автоматического, которая может уменьшить удобство принесенное ручной установкой.
Функция связи	Интерфейс диска u, RS-232 интерфейс, замок оборудования деятельности mis, случайное коммуникационное программное обеспечение компьютера
Настройте	Установка касания, сразу дисплей положения, все условия совершенно автоматически запирается микрокомпьютером
Вызовите полицию	Если ошибка в установке или деятельности, то сигнал оповещения будет подан
Выход	Регулятор имеет записывая выход порта сигнала, который можно соединиться с рекордером температуры и влажности и вывел наружу записывая кривая
Интерфейс	Со стандартным интерфейсом связи RS-232, длинную дальность передачи, можно соединиться с ПК для контроля и записи.

Прибор предохранения от безопасности

Система охлаждения	Предохранение от компрессора перегревая Предохранение от перегрузок по току компрессора Компрессор повсюду давит защиту Предохранение от давления компрессорного масла Жидкостное предохранение от сверх-температуры температуры Ультравысокое предохранение от сброса давления С воздушным охлаждением: конденсируя вентилятор перегрет
Коробка теста	Регулируемый над предохранением от температуры Канал кондиционирования воздуха весьма над предохранением от температуры Предохранение от вентиляторного двигателя перегревая
Другой	Полное предохранение от потери последовательности участка силы и участка (применимое к трехфазному электропитанию) Предохранение от перегрузки и короткого замыкания Предохранение от сигнала тревоги отказа системы рефрижерации причиненное множественными отверстиями коробки
Другая конфигурация
Силовой кабель	Электропитание AC380V: 1 кабель заземленный кабель 5-ядра (трехфазное четырехпроводного + защитного) (около 4 метра длинного)
Переключатель главной власти	Автомат защити цепи Chint
Транспорт	Коробка теста совмещена и транспортирована отдельно
Размер	Максимальные грузя размеры (без упаковки): «См. размеры»
вес	Максимальный грузя вес (без упаковки): «См. вес»
Условия пользы	Следующие условия гарантированы потребителем
Место установки	1. Провентилированная земля плоска и хорошо 2. Отсутствие сильной вибрации вокруг прибора 3. Никакое сильное электромагнитное поле вокруг прибора 4. Никакие огнеопасные, взрывно, въедливые вещества и пыль вокруг оборудования 5. Соотвествующий космос для пользы и обслуживания должен быть сдержан вокруг оборудования, как показано в следующей диаграмме: : ≥40cm B: ≥150cm C: ≥100cm D: ≥60cm E: ≥40cm
Условия окружающей среды	1. Температура: 5℃~35℃ 2. Относительная влажность: ≤85% 3. Воздушное давление: 86kPa~106kPa
Условия электропитания	Требования к электропитания AC380V: 1. Трехфазный четырехпроводной + защитный заземленный кабель 2. Ряд напряжения тока: AC (380±38) V 3. Ряд зыбкости частоты: (50±0.5) Hz 4. Заземляя сопротивление защитного заземленного кабеля чем 4Ω 5. Требовать, что устанавливает потребитель воздух или переключатель мощности соответствуя емкости для оборудования на месте установки, и этот переключатель необходимо использовать независимо для оборудования
Электропитание	Imax≤32A Pmax≤15KW
Максимальное течение	Открытие двери коробки теста во время теста причинит температуру и влажность в коробке изменять; если дверь раскрыта множественные времена или в течение длительного времени или образец теста испускает влагу во время теста, то он может причинить теплообменный аппарат системы рефрижерации замерзнуть вместо работы свойственной.

Конфигурация

Нет.	Имя	Модель	Примечание
1	Коробка для аппаратуры	Внутренняя нержавеющая сталь SUS 304	Feng Qianyuan
2	датчик	Бронированный, PT100, класс a	Пекин «Sai Yiling»
3	Контактор AC	Опционный	Schneider
4	термальное реле	Опционный	Schneider
5	Над регулирующим прибором предохранения от температуры	WMK-102L (0_399)	Отечественное высококачественное
6	Промежуточное реле	Опционный	Schneider
7	Вентилятор циркуляции	90W/220V	Совместное предприятие «Zibang»
8	Programmable регуляторы	TH2200-A	Songhua
9	модуль температуры		Songhua
10	Экран касания (экран цвета)		Songhua
11	Переключатель утечки	380V63A	Chint
12	трансформатор контроля	BK-300	Chint
13	выключатель	3P60A	Schneider
14	полупроводниковое реле	40A	Тайвань «Yang Ming»
15	подогреватель	Провод нихрома	Отечественное высококачественное
16	компрессор	Опционный	Немецкое «Bitzer»
17	Испаритель	выполненный на заказ	Тайвань Zhongli
18	Хладоагент	R404A/R23	Du Pont США
19	Замороженное масло	RL32H	Великобританский медведь льда
20	разделитель масла	Большая система поддерживая 55824/55855	Emerson (в прошлом ALCO, США)
21	Газовожидкостный разделитель	Большая система поддерживая 3/8 ″, ″ 1/2	Фучжоу, Тайвань
23	сушильщик фильтра	DCL032/053/083/085	Danfoss Дания или Sporland США
24	Электромагнитный клапан	3/8 или 5/8	Стреец или Kasto в Японии
25	Испаритель	Таможня	Совместное предприятие
26	Медные разносторонние части	Опционный	Тайвань Xiongde

Характеристики продукта и преимущества

Энергосберегающий: Технология основана на клапане соленоида PWM подгонянном Sporlan Компанией в Соединенных Штатах. Эта технология осуществляет регулировку подачи трубопровода через частые действия клапана соленоида. Стандартный клапан соленоида не может приспособиться к нему, и он причинит повреждение усталости в короткий срок. В настоящее время, эта технология поддержана. Главный клапан представления только произведен Sporlan Компанией в Соединенных Штатах. Следующее изображение показывает разницу между клапанами соленоида.

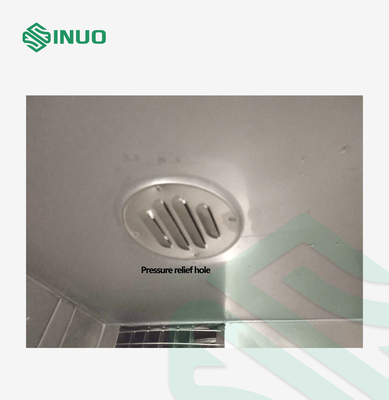

Programmable постоянн камера 1200L IEC60068-2 SINUO теста температуры влажности 13

Клапан клапана PWM нормальный

Представление: Оборудование соответствует самым последним стандартам, оборудование объединенное, красивое и легкое для того чтобы транспортировать; Основные части оборудования выбраны от известных брендов в стране и за рубежом. Полностью закрытый и импортированный французский компрессор "" с более высокой точностью и электропитанием частоты Ханчжоу «Yuanfang» переменным с лучшей стабильностью делает управление точности более точным во время деятельности оборудования. Зашумите более низкое, более стабилизированное представление и более длинный срок службы;
Управление прибора: Прибор можно соединиться со множественными приборами, проконтролироваться ПРИЛОЖЕНИЕМ мобильного телефона, и проконтролироваться предварительным PLC, который более умен и более удобен для того чтобы работать. Проверка данных экранных дисплеев касания истинного цвета различная (температура, время, кривая теста), которая легче для того чтобы работать. показатели замечания;
Измерение и система управления: дисплей в реальном времени и динамический кривой процесса теста и теста, введенный информачи через модульное программное обеспечение, reanalysis данных и редактирование амплификации кривой, выход отчетов по испытанию и картин кривой в различных форматах, и поддержку для сетевой передачи данных.
Профессиональный, безопасный и дружественный дизайн: командный выключатель аварийной остановки, в случае аварийной ситуации, может запереть оборудование надежно; эффектно защитить оборудование; множественная защита программного обеспечения и оборудования для обеспечения безопасности оборудования и персонала.

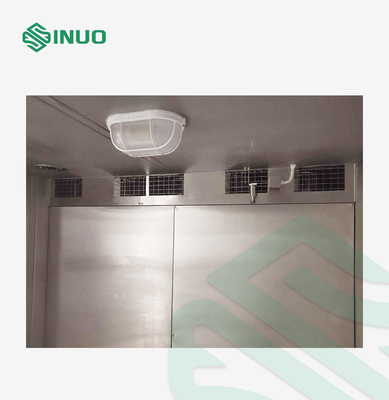

Programmable постоянн камера 1200L IEC60068-2 SINUO теста температуры влажности 14
