Оборудование для испытаний электротранспорта камеры EV теста брызг дождя крыши с окошком автомобиля

Оборудование для испытаний частей корабля комнаты теста брызг дождя крыши с окошком автомобиля электрическое

Технические параметры

1. Работая электропитание: AC 380V, 50Hz или требования к электропитания клиента спички местные

2. Испытательный участок: 4500mm*3000mm*2200mm (W*D*H)

3. Наружные размеры: 5000mm*4000mm*3300mm (W*D*H) (закалил стеклянную водоустойчивую комнату)

4. Прикладные стандарты: GB/T30037-2013, стандарт Chery, стандарт Фольксваген, стандарт Мицубиси, стандарт Geely и другие требования к теста крыши с окошком водоустойчивые

5. Размеры приспособления отладки прессформы автомобиля крыши с окошком: Максимальный зажимая размер 2500X4000MM широкое, регулируемый ход зажимая приспособления 500MM, и цыпленок конструирован с передвижными соединениями, который не противоречит с опрокидывая углом крыши с окошком.

6. Регулируемый ход рамки отладки трубы брызг: 1-500MM (вверх и вниз регулируемого хода), спереди и сзади регулируемый ход 1-500MM.

7. Интенсивность дождя: 30mm/min-50mm/min регулируемое, или 30-50L/M2/MIN регулируемое

8. Время дождя: 1-9999M может быть набором; регулятор можно отрегулировать не позднее 1 минута к 24 часа.

9. Система управления: экран касания 10 дюймов + PLC Сименс, программа независимо конструированы Sinuo

Введение особенностей структуры

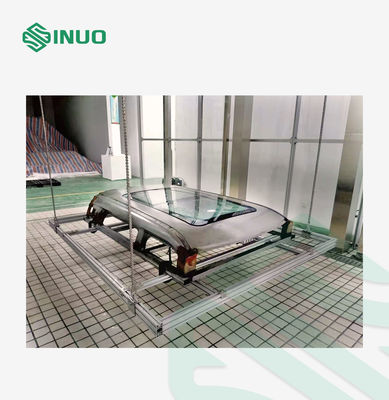

Механизм угла струбцины крыши с окошком

Через управление программы экрана касания, 9 государств угла могут быть осуществленная, плоская, передняя, задняя, левая, правая, передняя левая сторона, переднее право, задняя левая сторона, заднее право.

• Оно перпендикулярный к параллельной поверхности сопла, и время брызг воды 10 минут, которые могут быть набором
• Крыша с окошком опрокинутое вперед 0-20° (смогите быть установленный), и время брызг воды может быть установленным на 10 минут.
• Крыша с окошком опрокинутое назад 0-20° (смогите быть установленный), и время брызг воды может быть установленным на 10 минут.
• Крыша с окошком опрокинутое левое 0-20° (смогите быть установите), и время брызг воды может быть установило на 10 минут.
• Крыша с окошком опрокинутое правое 0-20° (смогите быть установленный), и время брызг воды может быть установленным на 10 минут.
• Крыша с окошком опрокинутый фронт вышла 0-20° (смогите быть установите), и время брызг воды может быть установило на 10 минут.
• Крыша с окошком опрокинутый зад вышла 0-20° (смогите быть установите), и время брызг воды может быть установило на 10 минут.
• Крыша с окошком опрокинутое заднее право 0-20° (смогите быть установленный), и время брызг воды может быть установленным на 10 минут.
• Крыша с окошком опрокинутое переднее право 0-20° (смогите быть установите), и время брызг воды может быть установило на 10 минут.

Для этих 9 косых углов, согласно обычному стандарту теста, параллельный тест дождя угла больше чем 3H, и остальные углы обычно распылены на 10 минут, и каждое государство повторено 5 раз. Это может быть набором программой (временем воды распыляя каждого государства и числа циклов воды распыляя в каждом государстве). На экране касания, тестовые программы каждого предприятия можно также редактировать и сохранять, так, что тест можно вызвать следующее время.

Принцип структуры действия

Принцип структуры наклона угла крыши с окошком независимо контролировать вверх и вниз движения 4 винтов шарика или соединять множественные винты через 4 мотора сервопривода перепада для генерации различных углов наклона. Диаметр 4 винтов шарика 50MM для обеспечения достаточной величины наибольшей допускаемой нагрузки на опору, и винты шарика использованы для обеспечения точности угла наклонения крыши с окошком.

Соединяясь ведущий брус под винтом шарика производит прямо вверх и вниз движения, и винт поворачивает ведущий брус для того чтобы двинуть в прямую линию. 4 мотора сервопривода установлены над плитой брызг, этот дизайн могут защитить мотор от брызг дождевой воды, так, что мотор можно использовать на более длинная жизнь.

Принцип подниматься и спереди и сзади деятельности шкафа брызг

4 304 винта шарика нержавеющей стали установлены на 4 углы рамки отладки трубы брызг, и после этого оборудованы с редуктором ведущей штанга для того чтобы осуществить поднимая и понижаясь действие.

Цель отрегулировать расстояние брызг между разбрызгивающей головкой и окном в крыше для обеспечения что расстояние 500MM или так. Принцип спереди и сзади деятельности также использует винт шарика и мотор для того чтобы контролировать структуру линейного движения.

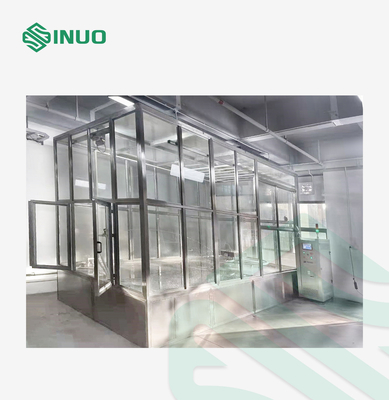

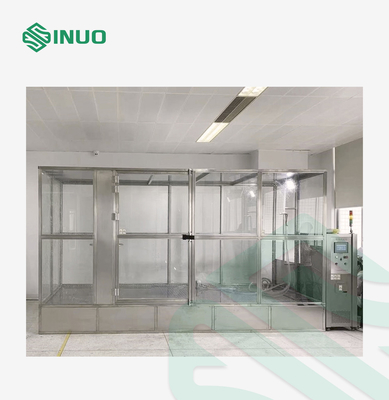

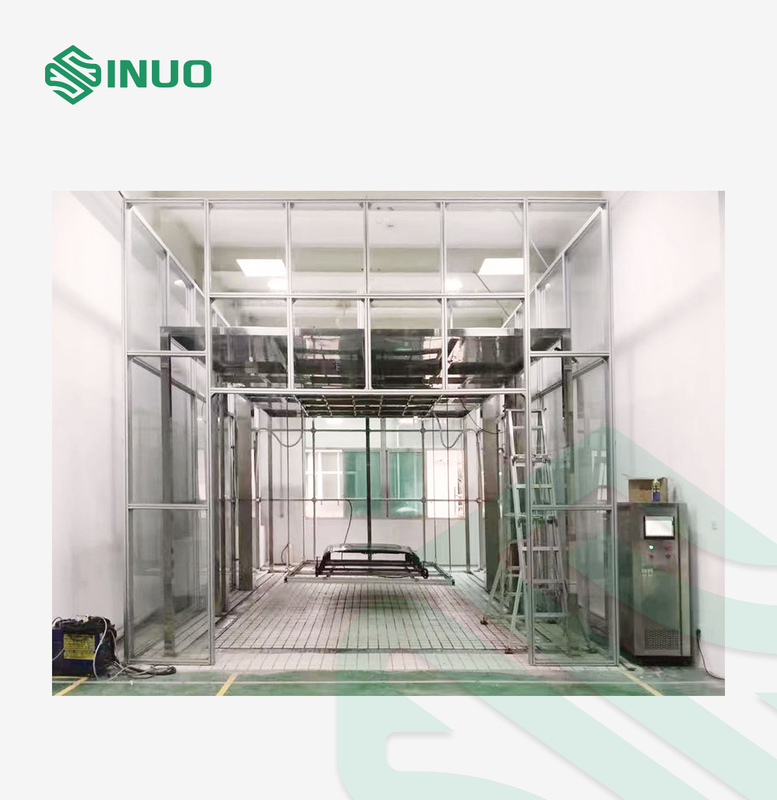

Структура комнаты брызг

Наружная структура рамки душевой установлена со сплавом 80X40MM толстым 5MM алюминиевым и стеклом 10MM толстым закаленным, и дверь сделана закаленных стеклянных раздвижных дверей двух-отверстия алюминиевого сплава на обеих сторонах.

Смолотая система сбора сточных вод и гражданские работы (предусмотренные покупателем)

Покрывающ зону около метров 4X5 и космос около 5 метров высоких, стеклянный дом украшен на это основание. Земле нужно быть наклеенным с плитками не-выскальзывания, и по крайней мере подполье 200MM толстое конкретное, которое использовано для того чтобы исправить рамка брызг с винтами расширения.

Земная дренажная траншея 200MM широкое и 100MM глубокое. Край раковины около 200MM далеко от стеклянной стены. Поверхность раковины сделана пропуска 304 нержавеющей стали 19X19MM квадратного для того чтобы сделать маленькую коробку и положить ее над раковиной, приток с землей. Украшая раковину, необходимо конструировать наклонение около 5 градусов позволить вода, который нужно стечь к выходу воды, и никакая вода не должны аккумулировать в раковине. Требования для украшения плитки пола эти же, и никакая застойная вода не должна быть произведена.

Система фильтра бассейна и система фильтра сумки

Система фильтрации бассейна принимает двухполярный метод фильтрации, первая стадия бассейн нечистот, и второй этап бассейн чистой воды. Глубина бассейна нечистот 1500MM, и глубина бассейна чистой воды 1000MM.

Цель этого дизайна депозировать поллютанты и шугу в бассейне. Бассейн нечистот 1X1 измеряет глубокий и 1,5 метра глубоких, и он расположен за правильной стороной дождя. Бассейн чистой воды 1X1 измеряет глубокий и 1 метр глубоко, и он расположен перед правильной стороной комнаты дождя.

Уменьшает вероятность засорения сопла, фильтр сумки добавлены, что. Выход воды танка нержавеющей стали 100 тонн в час, и прогресс фильтрации 100UM. Многоуровневый прибор фильтра только обеспечить что распылять не прегражен, не влияет на время теста, и улучшает эффективность теста.

Угол брызг воды

a) Угол брызг воды: параллель к образцу (расстоянию 500MM)

b) Угол водяного столба сопла: угол 35°~40°cone

c) Полка брызг воды: 9 регулируемых углов (0-20 градусов) плоских, передний, задний, левый, правый, правый фронт, левый фронт, правая задняя часть, вышли назад.

d) Размер рамки брызг воды: 1.8X1.2 метры, высота 120MM

e) Зона брызг воды: 2.2X 1,7 метра

3 сопла (светлый дождь, умеренный дождь, проливной дождь)

a) Расстояние между соплом дождя и прибором может быть отрегулировано путем двигать

b) Регулируемый ряд угла сопла: 0~30°

c) 3 диаметра сопла: туман светлого дождя Φ2.5mm, средний дождь: Отверстие ¢1MM прямое, отверстие проливного дождя ¢2MM прямое. Расстояние 400X400MM сопла светлого дождя, средний дождь и расстояние сопла проливного дождя: 100X100MM

d) Давление впрыски: ≥80-150kPa

e) Уровень шума: ≤80dB
