Оборудование для испытаний электромобилей Большая пылеиспытательная камера для автозапчастей

Большая пылевая камера дляЭлектромобильЗапчасти

Обзор системы

Большая пылевая камера подходит для испытаний прочности уплотнительных деталей и корпусов против песка и пыли электрических и электронных изделий, запасных частей и уплотнений автомобилей и мотоциклов.Инвертор ESS и др.Для обнаружения использования, хранения, транспортных характеристик электрических и электронных продуктов, автомобилей и мотоциклов запасных частей и уплотнений под песком и пылью.

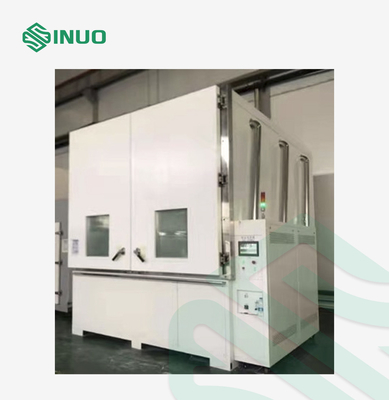

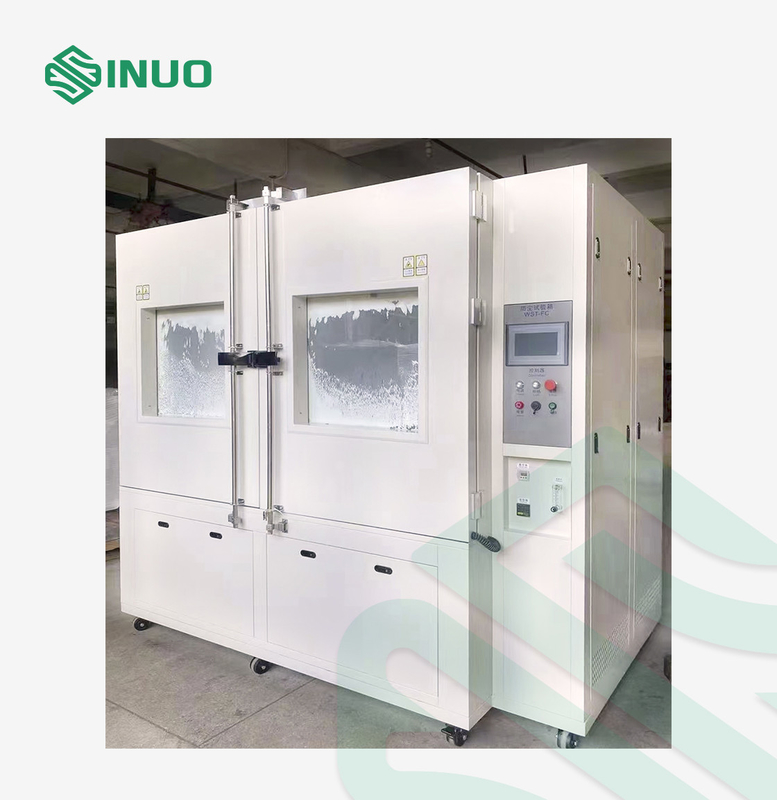

Испытательное оборудование использует интеллектуальную и гуманизированную систему управления ПЛК, внутренняя часть испытательного оборудования изготовлена из высококачественной нержавеющей стали SUS304, корпус камеры изготовлен из нержавеющей стали.И у него также есть большое окно наблюдения на дверяхОхрана хорошая.

Камера для испытаний песка и пыли спроектирована и изготовлена в соответствии с IEC60529 фиг. 2 и требуется многими стандартами, такими как IEC 61851, IEC 62196, IEC 62752 и т.д.

Технические параметры

1Структура оборудования и технические характеристики:

Размер внутренней камеры (мм): 2500×4500×3500 (Глубина×Ширина×Высота)
Внешний размер (мм): 3700×5200×4700 (Глубина×Ширина×Высота)

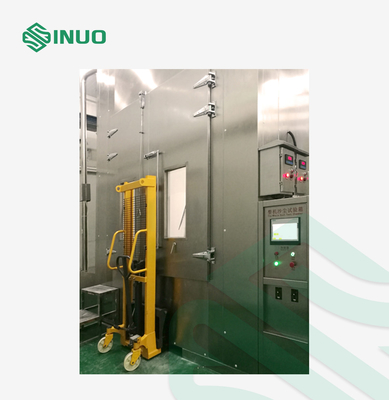

Врата: 2800×2000 мм, двойная открытая дверь (с окном наблюдения на каждой двери).
Размер одной двери (мм): 1000х2800

Температурный диапазон: RT+10°C/60°C (система нагрева и выпечки пыли)

Диапазон влажности воздуха: ≤ 85% RH

Скорость воздушного потока: не более 2 м/с

Концентрация пыли: 2-4 кг/м3

Спецификация пыли: Сухой порошок талька, который может проходить через квадратное отверстие с помощью сита 75 мм и проволоки диаметром 50 мм

Время вибрации пыли: 1S-999H регулируемое

Время выдувания пыли: 1S-999H регулируемое

Обезвоживание пыли: обезвоживание электрическим отоплением

Разница давления испытуемого продукта: A: 1,98 КПа ниже атмосферного давления или B: никакой разницы давления

Оборудована системой измерения нагнетания и показания для суббарометрического испытания

Режим работы: режим программы, режим фиксированной стоимости

Система управления: встроенный большой LCD сенсорный экран

Сохранение и печать данных

Свинцовое отверстие: φ100 мм; с уплотнительной розеткой

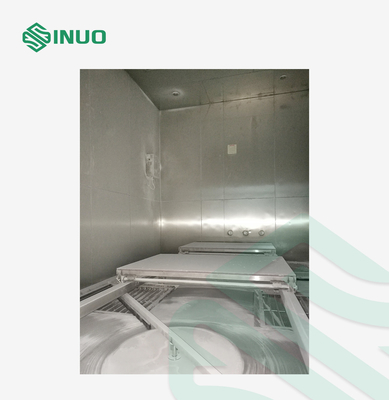

Облицовка камеры: из импортной нержавеющей стали зеркальной формы Sus304

Корпус камеры изготовлен из нержавеющей стали

Защита безопасности: сигнализация от перенапряжения вентилятора, потеря мощности фазы, защита фазовой последовательности; автоматическое отключение и отключение питания в случае аварии

При отсутствии нагрузки должна быть установлена система обнаружения температуры и влажности с функцией отображения

2Тальк-порошок следует фильтровать через металлическую сетку.Диаметр провода составляет 50 мкм, размер решетки - 75 мкм. Количество порошка талька составляет 2 кг на кубический метр испытательной камеры, а количество применений не должно превышать 20 раз.Система способна поддерживать равномерную плотность суспендированной пыли в испытательной камере..

3Оружие испытуемого помещается в испытательную камеру.Давление в оболочке должно поддерживаться под атмосферным давлением вакуумным насосом.Давление воздуха в испытательной камере также может быть изменено для достижения периодических изменений давления в испытательной камере.

4Целью испытания является использование разницы давления для втягивания воздуха в камеру в оборудование.Объем перекачки составляет 80 раз больше объема оболочки DUT, а скорость перекачки не превышает 60 раз объема оболочки в час. Ни при каких обстоятельствах разница давления не должна превышать 2 кПа.

5Прибор имеет устройство аварийной остановки для обеспечения безопасности при аномальных условиях испытания.

6Внутренняя стена испытательной камеры изготовлена из проводящего материала и заземлена, чтобы избежать накопления статического электричества.

7Система выполняет функцию восстановления и очистки пыли после испытания.
