Испытательная лаборатория блока батарей IPX9K силы электротранспорта DIN40050-9 водоустойчивая

Испытательная лаборатория блока батарей IPX9K силы электротранспорта DIN40050-9 водоустойчивая

Наименование марки:	Sinuo
Номер модели:	SN4412-36CBM
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	10 SET/MONTH

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Исполненный стандарт:

DIN40050-9, etc.

Система управления:

PLC и экран касания

Внутренний размер рамки:

3000*4000*3000MM (D*W*H)

Самый большой размер выборки:

1500x2200x500 mm (DxWxH)

Время брызг воды:

³ 30S/m (может быть набор)

Температура воды брызг:

RT~90℃ может быть набором

Давление брызг воды:

8000~10000Kpa

Подача брызг воды:

14~16L/min

Упаковывая детали:

Другой

Поставка способности:

10 SET/MONTH

Выделить:

Блок батарей электротранспорта IEC60529

блок батарей электротранспорта статьи 6.2.7

Камера теста брызг воды IPX9K

Описание продукта

Испытательная лаборатория блока батарей IPX9K силы электротранспорта DIN40050-9 водоустойчивая

Исполненные стандарты & статьи

Эта спичка испытательной лаборатории блока батарей IPX9K силы электротранспорта водоустойчивая требования IEC60529 статьи 14, ТОЙОТА ПРОЕКТИРУЯ СТАНДАРТНУЮ статью 6.2.7 и 6.2.8 TSC1000G, DIN40050-9, ISO20653, etc., может использованный для того чтобы испытать блоки батарей электротранспорта, etc.

Технические параметры

Внутренний размер рамки	300040003000MM (DWH)
Наружный размер рамки	Приблизительно 400050004000 MM (DWH) (стеклянные потребители инженерства дома, дренажного канала и земли отрегулировать сами по себе).
Образец потребителя самый большой	1500x2200x500 mm (HxWxL); Вес образца: 500KG
Система опылительного орошения	Составленный итальянской высоконапорной и высокотемпературной водяной помпы, высоконапорного и высокотемпературного манометра воды, высоконапорного и высокотемпературного клапана соленоида, и высоконапорной и высокотемпературной трубы для жидкости под высоким давлением.
Температура воды брызг	RT~90℃ может быть установило (RT температура окружающей среды)
Угол брызг	Крышка баллончика вся поверхность образца, и угол брызг перпендикулярны к поверхности образца.
Давление брызг воды	8000~10000Kpa
Подача брызг воды	14~16L/min
Расстояние между соплом и образцом	175±25mm
Время брызг воды	30S/m2 (может быть набор)
Контроль времени деятельности	1s~9999h59min59s (регулируемое)
Получать поверхность	Верхние и окружающие стороны продукта
Манометр брызг воды	Смогите показать давление брызг воды
Система управления	Система управления экрана касания независимо исследована и развита нашей компанией.
Нагревая цистерна с водой (инкубатор)	1 ПК
Носить автомобиля образца	500kg
Количество сопл	3 ПК, одного установленного на верхнюю часть для того чтобы распылить верхнюю поверхность образца; одно установленное на сторону для того чтобы распылить поверхность вокруг образца; и окончательное одно установленное на дно для того чтобы распылить нижнюю поверхность образца.
Траектория брызг	Примите бежать S-образную траекторию как принцип движения двигателя, и используйте 4 мотора сервопривода для того чтобы конструировать руку робота для того чтобы завершить брызги воды на 5 сторонах. С 30S на метр M2 как время теста основной ссылки, вся траектория может быть набором для того чтобы завершить время, и она может установить в 150-300S (5 квадратные метры). Когда устанавливать, оператор могут входной сигнал размер согласно размерам, длине, ширине и высоте продукта. Система манипулятора автоматически завершает след теста идущий для аккуратного испытания. После того как тест завершен, рука возвращает в первоначальный пункт и прибор имеет ядровые и светлые подсказки.
Метод размещения образца	1. Примите грузоподъемник для того чтобы нагрузить и разгрузить образцы, и клиент грузоподъемника подготовит его потребителем (поставщик обеспечивает спецификации); 2. Примите воздушный корабль для того чтобы поднять образцы к двери оборудования, и после этого спросите ручную тележку образца для того чтобы выдвинуться к космосу теста. После того как дверь закрыта, система пробуждает что официальное испытание можно унести.
Чистая система водообеспечения	Обеспечьте чистое оборудование воды 50L/H, обеспечьте водный источник для топления, и распылите воду для повторно использовать.
Электропитание	5-провод AC380V трехфазный, 50Hz; сила: о 100KW (нулевой нагрузке); оборудованный с переключателем воздуха 120A отдельно, переключатель воздуха должен иметь связывая проволокой терминалы, и шнур питания метры квадрата ≥50.
Система воды циркуляторная	1) Водный источник нельзя повторно использовать (потому что водный источник грязен после того как батарея испытана, порекомендованы, что стекает используемую воду к танку нечистот). 2) Если потребитель рассматривает воду повторно используя, то пожалуйста подготовьте возвращенный бассейн и чистый бассейн заранее; 3) Потребитель трубопровода подготовит заранее; 4) Размер возвращенного бассейна: 100010001500mm (DWH) 5) Размер танка чистой воды: 100010001200mm (DWH) 6) Прибор фильтрации воды (опционный) Если потребители рассматривают воду повторно используя, то пожалуйста подготовьте возвращенный бассейн и чистый бассейн заранее.
Прибор водяного фильтра (опционный, цена дополнительна)	После того как вода в потоках процесса теста в возвращенный бассейн, вода в чистом бассейне нагнетена в фильтрационный чан сумки чистой водяной помпой бассейна, и фильтрованная вода возвращена в цистерну с водой.
Материал структуры
Сопло	Труба для жидкости под высоким давлением нержавеющей стали SUS 304
Цистерна с водой	Нержавеющая сталь SUS 304
Электрические аксессуары контроля	Примите международные известные бренды как Schneider и Omron

Обзор оборудования

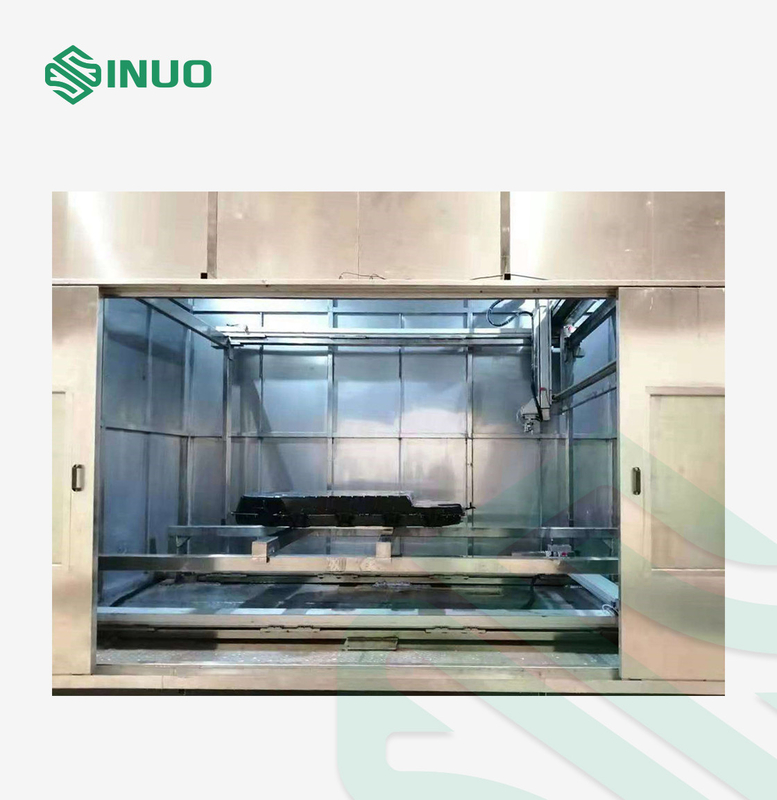

Комната теста составлена стенда теста, бака для хранения воды, распределительного ящика, буферной зоны продукта dewatering и системы брызг. Размеры комнаты теста можно подгонять согласно образцам клиента специфическим.

Система отопления:

Проволка быстрого кипячения используемая в частоте коротковолнового диапазона очень важна в этой системе. Неправильный материальный выбор обогревательной трубы имеет короткий срок службы и прональн для того чтобы закоротить воронки. Он весьма неудобен и огорчающ для потребителей с высокими требованиями, и серьезно влияет на прогресс осмотра продукции. По этой причине, компания начинала самый последний новый Н тип керамической нагревая рамки. Керамический материал имеет высокотемпературное сопротивление, хорошую изоляцию, и он не причинит утечку и короткое замыкание. Проволка быстрого кипячения введенная от середины импортирована от Германии, и диаметр провода толст с высокотемпературным сопротивлением и сухим горящим сопротивлением. Стеклянная лампа кварца введена в середине проволки быстрого кипячения. Своя важная функция предотвратить проволку быстрого кипячения от быть мягка и падать вниз когда проволка быстрого кипячения горит красной, приводящ в коротком замыкании причиненном контактом между проволкой быстрого кипячения и металлом внутренней камеры.

Испытательная лаборатория блока батарей IPX9K силы электротранспорта DIN40050-9 водоустойчивая 0

(Кипятильная труба цистерны с водой)

Испытательная лаборатория блока батарей IPX9K силы электротранспорта DIN40050-9 водоустойчивая 1

(Италия импортировала высокую температуру и высоконапорную водяную помпу)

Испытательная лаборатория блока батарей IPX9K силы электротранспорта DIN40050-9 водоустойчивая 2

(Высокотемпературный и высоконапорный электронный измеритель скорости потока)

Испытательная лаборатория блока батарей IPX9K силы электротранспорта DIN40050-9 водоустойчивая 3

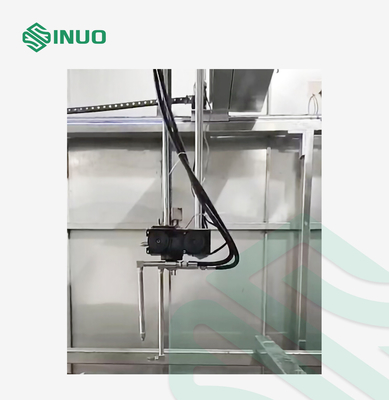

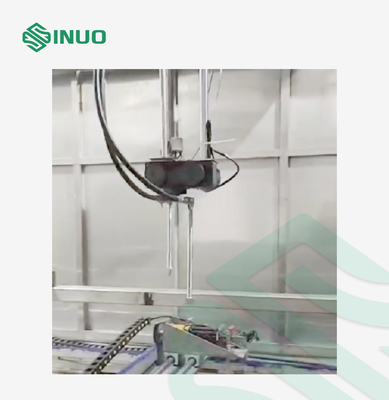

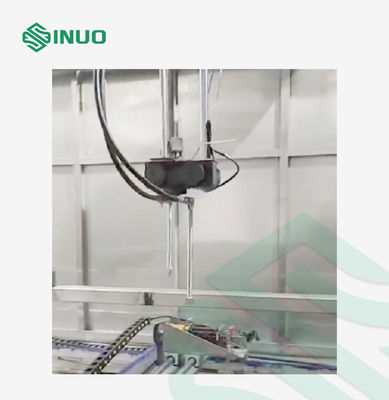

(Держатель сопла и образца)

Испытательная лаборатория блока батарей IPX9K силы электротранспорта DIN40050-9 водоустойчивая 4

(Датчик тарировки давления воды)

Испытательная лаборатория блока батарей IPX9K силы электротранспорта DIN40050-9 водоустойчивая 5

(Датчик тарировки давления воды)

Основной список конфигурации оборудования

Имя	Бренд и начало	Количество	Блок
Регулятор экрана касания	Сименс	1	Установите
Контактор AC	Франция Schneider	1	ПК
Промежуточное реле	Франция Schneider	1	ПК
Фильтр	Тайвань	1	ПК
Мотор Turntable	Тайвань STS	1	ПК
Датчик	Тайвань Fotek	1	ПК
Кнопка нержавеющей стали со светом	Китай	1	ПК
Взрыватель	Фудзи	1	ПК
Переключатель главной власти	Франция Schneider	1	ПК
Высокий клапан соленоида давления	Италия MV	5	ПК
Трубопровод связи	труба для жидкости под высоким давлением нержавеющей стали 304	5	ПК
Регулятор PLC	Сименс	1	ПК
Электронный измеритель скорости потока	Китай	1	ПК
Электронный датчик давления	Sinuo	1	ПК
Мотор	Тайвань STS	1	Установите
Насос плунжера	ЯСТРЕБ	1	ПК
