Большой IEC 60529 камеры IP6X 12 CBM теста песка IP56 и пыли

1. Структура оборудования и техническое:

Внутренний размер камеры (mm): 2000×2000×3000 (Widthx DepthxHeight), можно подгонять


Внешний размер (mm): 2700×2300×4200 (Widthx DepthxHeight) предмет для действительного размера.

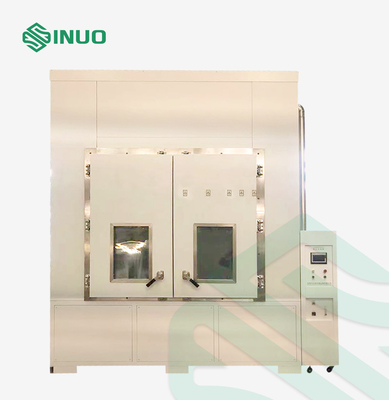

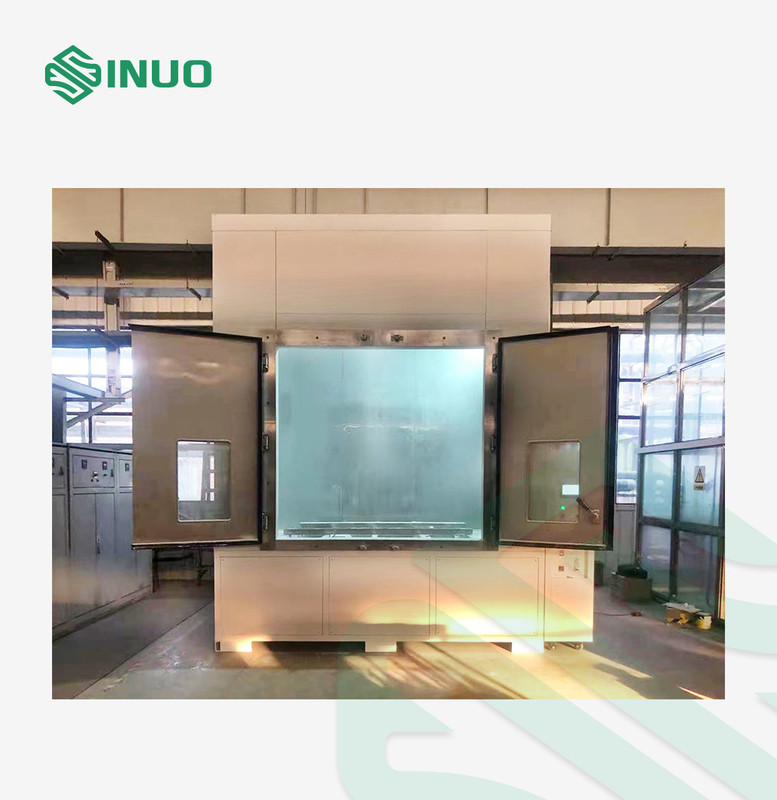

Ворота: двойная открыть дверь (с обзорным иллюминатором на каждой двери), одиночный размер двери: W900mm*H2500mm.

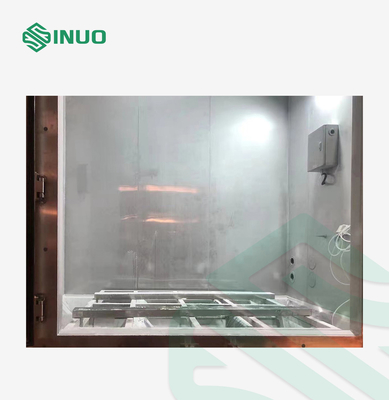

Рельс для того чтобы транспортировать образец (примечание: клиент может грузоподъемник перенести тяжелый образец на рельсе во первых), и может выдержать 1 тонну образца.

Диапазон температур: RT+10℃~60℃ (система выпечки топления и пыли)

Ряд влажности: ≤85%RH

Скорость воздушного потока: отсутствие больше чем 2m/s

Концентрация пыли: ³ 2~4kg/m

Спецификация пыли: Сухой порошок талька который может пройти через квадратное отверстие с сеткой 75um и проводом диаметра 50um

Время вибрации пыли: 1S-999H регулируемое

Время пыли дуя: 1S-999H регулируемое

Влагоотделение пыли: влагоотделение нагрева электрическим током

Работающий режим: режим программы, режим фиксированного значения

Система управления: врезанный экран касания LCD больш-экрана

Данные сохраняя и печатая

Отверстие руководства: φ50 mm; со штепсельной вилкой запечатывания

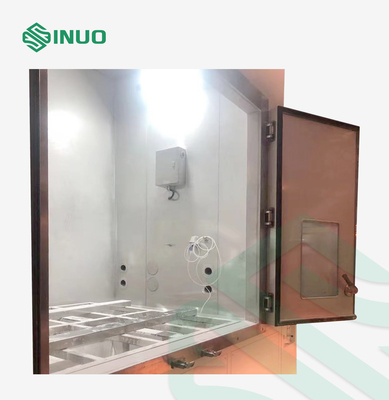

Вкладыш камеры: используя 201 нержавеющую сталь

Средняя часть: слой изоляции

Тело камеры сделано из стальных пластин цвета

Предохранение от безопасности: сигнал тревоги перегрузок по току вентилятора, потеря участка силы, предохранение от последовательности участка; электропитание автоматического выключения и отрезка в случае аварии

Когда нулевая нагрузка, должно быть температура и система обнаружения влажности с функцией дисплея

Электропитание: трехфазное 380V, 50Hz

2. Порошок талька должен быть фильтрован через сетку металла. Диаметр провода 50μm и размер сетки 75μm. Количество порошка талька 2kg на кубический метр камеры теста, и число польз не превысит 20 раз. Система может поддерживать равномерную плотность приостанавливанной пыли в камере теста.

3. Раковина объекта испытания помещена в камере теста. Давление в раковине должно быть сдержано под атмосферным давлением вакуумным насосом. Воздушное давление в камере теста можно также изменить для того чтобы достигнуть периодических изменений давления в камере теста.

4. Цель теста использовать разницу в давления для того чтобы нарисовать воздух в камере в оборудование. Нагнетая том 80 раз том раковины DUT, и скорость откачки не превышает 60 раз том раковины в час. Ни при каких условиях если разница в давления превышает 2kPa.

5. Аппаратура имеет прибор аварийной остановки для обеспечения безопасности когда тест анормалн.

6. Крышка (дверь) загерметизированной камеры теста загерметизирована надежно. Внутренняя стена камеры теста сделана из проводного материала и заземлена для избежания накопления статического электричества.

7. Система имеет функцию спасения и обработки пыли после теста.

Обзор оборудования

Камера теста пыли песка соответствующая для герметизируя испытывать емкости сопротивления частей и песка и пыли приложения электрических и электронных продуктов, автомобиля и частей и уплотнений мотоциклов запасных. Обнаружить пользу, хранение, проведение перехода электрических и электронных продуктов, автомобиль и части и уплотнения мотоциклов запасные под окружающей средой песка и пыли.

Испытательное оборудование использует умное и humanized система управления PLC, внутреннее испытательного оборудования сделана из высококачественной 201 нержавеющей стали, середина слой изоляции, приложение стальные пластины цвета. И она также имеет большой обзорный иллюминатор и ручной прибор счищателя. Обеспечение безопасности хорошо.

Камера теста песка и пыли конструирована и изготовлена согласно IEC60529 смокве 2 IP5X и IP6X.

Основная конфигурация:
