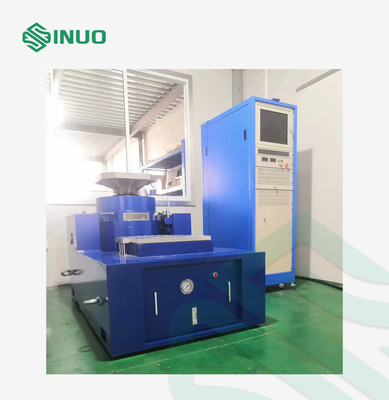

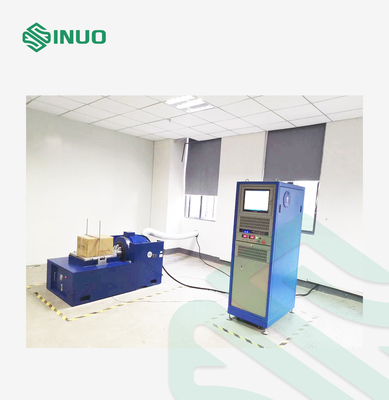

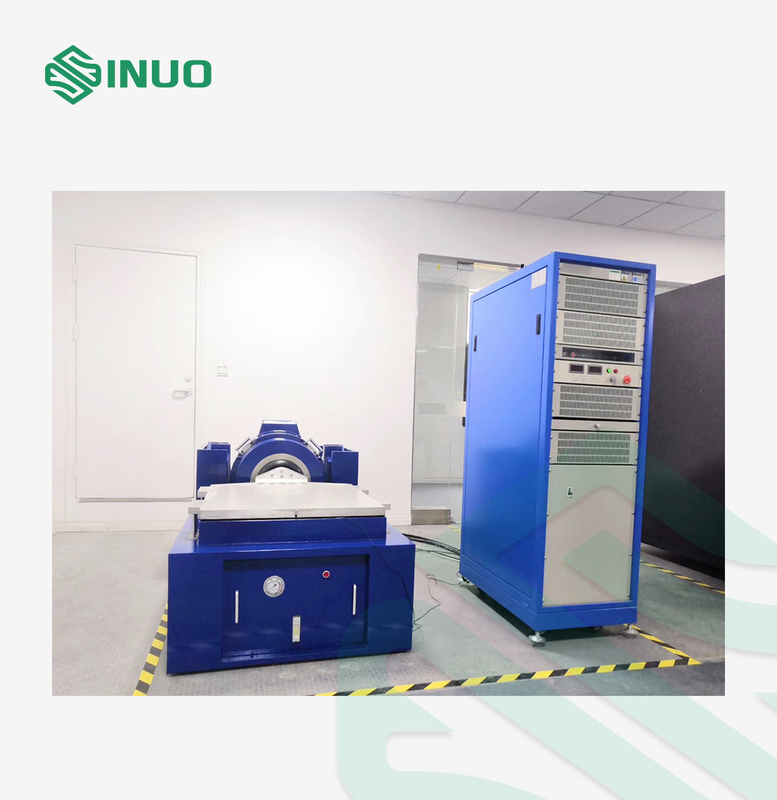

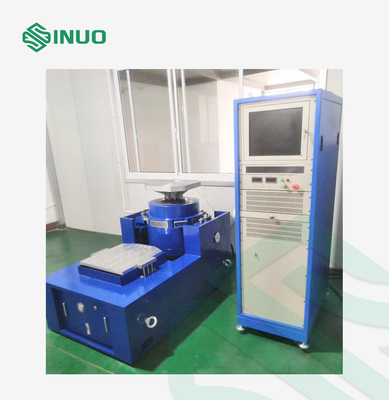

Оборудование для испытаний вибрации клетки UL 2580 оборудования для испытаний литий-ионного аккумулятора EV

Оборудование для испытаний вибрации клетки литий-ионного аккумулятора дорожного транспортного средства UL 2580 электрическое

Исполненные стандарты & статьи

СТАНДАРТ 2580:2020 UL ДЛЯ батарей БЕЗОПАСНОСТИ для пользы в электротранспортах аннексирует B2.1 и дополнение B3.6

IEC60335-2-24: 2012clause 21,101

IEC 62133-2012clause7.2.2

GB/T31485, EN, UN38.3, UL 2054, QC/T 744-2006, QC/T 743-2006

Обзор оборудования

Образец и ограничения: Батарея, блок батарей, компрессор холодильника, компрессоры рефрижерации для всех типов автомобильных кондиционеров для хладоагентов с R134a, электрического компрессора, шумоглушителя автомобиля, выхлопной трубы автомобиля, приборной панели автомобиля, собрания гаража автомобиля, окна в крыше автомобиля, кондиционера автомобиля.

Применение: Оно использован к испытанию на вибропрочность всех видов workpieces, параметры workpiece как компрессоры refrigerated, сила входного сигнала, шум, etc. не может превысить стандартные требования после теста.

Принцип теста: Проводник energization двинут во влияние магнитного поля электромагнитной силы. Когда динамика в электромагнитной вибрируя платформе магнитно произведена сигналами переменного тока, производят движение вибрации.

Структура: Система испытания на вибропрочность состоит из 4 частей: таблица испытания на вибропрочность, усилитель силы, регулятор, и охлаждающий вентилятор.

1. Вибрационный стол: движение: Большинств важная часть электрического вибрируя этапа динамика, и система деятельности. Как делает динамическая работа? Она помещена в работая воздушном зазоре произведенном кольцом привода в кольце привода, так, что катушка привода сможет быть приведена в действие свободным вверх и вниз вибрации. Это работа динамического круга.

2. Магнитная катушка: Электрическая вибрируя катушка возбуждения таблицы разделена в верхнее и возбуждая следование, оба составлено 2 взаимно перпендикулярных магнитных полей вместе с динамикой, катушка отрезано для генерации магнитной индукции в случае energization. Вибрируя таблица исключительная сила необходима взаимным вырезыванием между динамикой и возбуждением.

3. Часть усилителя силы: Усилитель силы важная часть электрической системы испытания на вибропрочность, представления и вибрируя спички таблицы связанных с общей характеристикой системы испытания на вибропрочность сразу. Развитие усилителя силы испытало 3 поколения: электронный усилитель силы трубки, усилитель силы транзистора линейный, усилитель силы трубки переключателя. Электронный усилитель силы трубки редко использован в настоящее время, эффективность преобразования усилителя силы транзистора линейного типично только о 50%, пока другая энергия преобразована к тепловой энергии, не только низкая эффективность преобразования, но также тепловыделение большая проблема, переключая усилитель силы трубки принимает трубку влияния поля силы, потеря очень небольшое, эффективность больше чем 90%, наш переключая усилитель силы трубки больше чем 95% в настоящее время.

4. Принцип деятельности усилителя силы: Трехфазный переменный ток изолирован от трансформатора частоты силы, понижение питаясь трехфазного полного фильтра моста, после этого получает низко-striped источник питания DC к трансформатору H-моста конденсатором фильтруя, волна напряжения тока выхода выход к вибрируя таблице после нормального дросселя прессформы и единого режима.

5. Блок управления: Наш регулятор вибрации серии Venzo продукта ядра превосходный регулятор, который рентабелен, оно способность контролировать все виды вибрационных столов (электрической или гидравлической вибрируя таблицы, etc.). Примите международную предварительную рамку DSP и алгоритм управления, трицатидвухразрядный процессор плавающей запятой 450MHz DSP, бит ADC высокой эффективности 24, динамический диапазон 32 dB до 130, обеспечивает надежное качество контроля. В то же время, аппаратура может обеспечить вас с самым всесторонним программным модулем борьбы с вибрацией, включая: случайный, синусоидальный, классический удар, поиск и резидент резонанса, управление спектра ответа удара, синусоидальное случайное, синус плюс синусоидальные, случайные плюс случайный, длинный референдум формы волны и другие вспомогательные функции. Каждый функциональный модуль обеспечивает основные функции и опционные особенности, потребители могут подгонять пожеланную функцию согласно их требованиям. Простая деятельность, богатая функция управления, увеличенная функция анализа и функция сообщать, легкая для того чтобы модернизировать оборудование и оборудование и высокую надежность, поэтому регулятор вибрации нашей компании рентабельный.

Окружающая среда пользы:

1. Трехфазное электропитание электропитания системы: AC380V±10%/50Hz 30KW

2. Диапазон температур: 0℃~40℃

3. Ряд влажности: 0-90%, не показанный

4. Место установки должно плоско смолоть, никакой коррозионный газ, меньше пыли, оно самое лучшее для того чтобы иметь одно кондиционирование воздуха.

5. Систему испытания на вибропрочность необходимо оборудовать с землей лаборатории преданной. сопротивление Земл-земли чем 4Ω.

6. Потребители должны подготовить соответствуя распространители, грузоподъемник.

Технические параметры
