Камера влаги испытательного оборудования IPX1 IPX6 предохранения от входа брызг воды IEC 60529

IEC 60529 IPX1 к камере влаги входа воды IPX6 испытывая

Исполненные стандарты & статьи

IEC60529: 2013 «градусов защиты обеспеченных приложением (кодом) IP» IPX1, IPX2, IPX3, IPX4, IPX5 & IPX6

Обзор оборудования

Окружающая среда пользы:

Электропитание: AC220V±5%/50Hz, 10KVA, или требования к электропитания клиента спички местные.

Место пользы: ° c температуры 15-35, относительная влажность 25%-75%, атмосферное давление 86 | 106kpa (860 mbar -1060 mbar), там должно быть оборудовано с освещением и водоустойчивым переключателем утечки (или гнездом), земля нужно быть плоско, и функция водозабора и дренажа должна быть хороша.

Водный источник: чистая вода или вода из крана без примесей, оборудованных с фильтром чистки воды.

Образцы и ограничения: Электрические и электронные продукты, автомобили, части мотоцикла, бытовые приборы, продукты связи, на открытом воздухе освещение и приборы сигнала, etc.

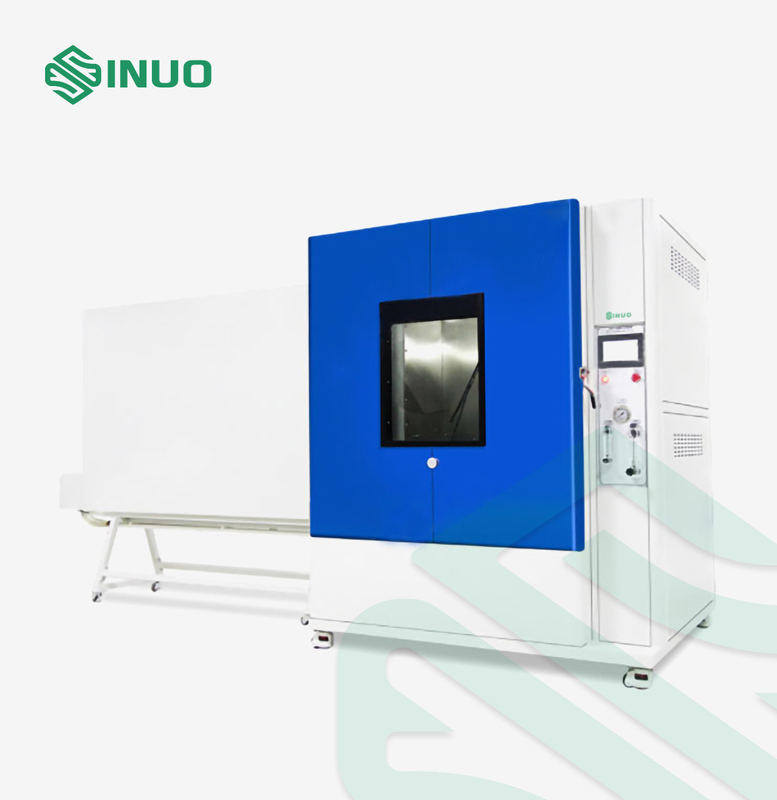

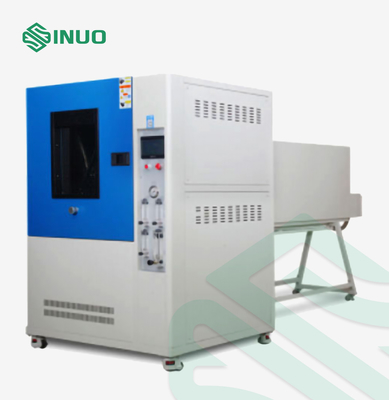

Структура: Испытательное оборудование состоит из шасси, вертикального механизма потека, осциллируя механизма воды трубки распыляя, механизма воды выпуская струю, тоннеля, электрического шкафа контроля и turntable. Вертикальный механизм потека установлен на верхней части внутренней камеры. Осциллируя механизм установлен в середине внутренней камеры, 2 конца зафиксирован на бортовых стенах внутренней камеры. Механизм воды выпуская струю расположен в левой стороне и соединен к внутренней камере через длинный тоннель, который обеспечивает расстояние между соплом и образцом. Образец помещен на turntable, turntable причинен к вращать мотором управляя на скорости вращения 1r/min для испытания IPX1~IPX6, для того чтобы сделать приложение образца, который нужно брызнуть во всех направлениях или распыленный от всех осуществимых направлений; и высота turntable можно adjuted вручную, для того чтобы соответствовать расстоянию теста от иглы к образцу. Эта вся система оборудована с прибором чистки фильтрации воды для предотвращения засорения pinhole. И испытательная система принимает тип структуру камеры.

Применение:

Проверить защитное представление приложения для компонентов электронных и электрических продуктов, автомобилей, частей мотоцикла, бытовых приборов, уплотнений и ламп вниз:

Капание воды на степени IPX1 и IPX2

Вода распыляя и брызгая на степени IPX3 и IPX4.

Струи воды на степени IPX5 и IPX6

Принцип: Обеспечьте что потек воды, брызги воды или водоструйная скорость достигают значение необходимы стандартом путем контролировать подачу водоснабжения, и достигните соответствующего давления путем контролировать глубину образца погруженного в воде, произвести равномерное течение воды или давление над всем районом приложения.

Технические параметры

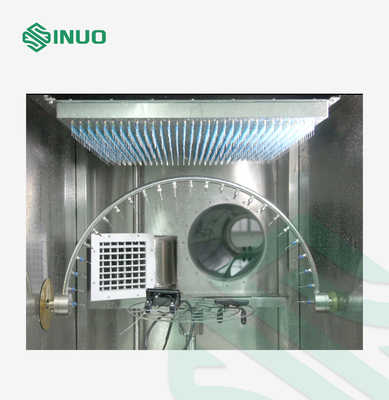

1. Вертикальный механизм потека
Зона потека	WD=600×600mm, другие размеры можно подгонять
Высота потека	расстояние 200mm иглы к образцу достигано путем регулировать высоту turntable или поднимать образец
Скорость потека (Подача воды)	1+0.5 0mm/min или 3+0.5 0mm/min регулируемых
Апертура Pinhole иглы	Φ0.4mm
Дистанционирование отверстия потека	20mmx20mm
Положение коробки потека	Размещенный вверху исправленный внутренняя камера,
2. осциллируя механизм воды трубки распыляя
Осциллируя трубка	R400, R200 опционное, сделанный нержавеющей стали
Апертура Pinhole иглы	Φ0.4mm
Распылите распределение отверстий	IPX3: над дугой или стороны 60° центральной точки (120°) IPX4: над всем 180° полуокружности Дистанционирование отверстия: 50mm
Переключение IPX3/4	Переключение путем изменение определенное количество игл глухого отверстия или игл через-отверстия
Осциллируя угол	IPX3: 120° (±60°); IPX4: 350° (±175°)
Осциллируя скорость	IPX3: 4s /cycle (2×120°); IPX4: 12s /cycle (2×350°);
Подача воды	1-10L/min регулируемое

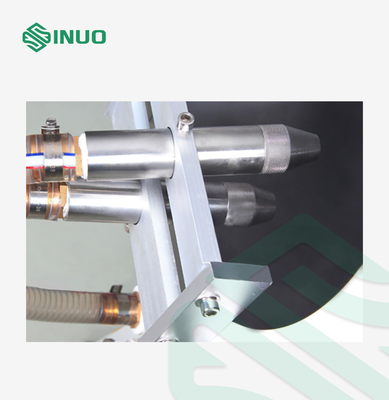

3. Механизм воды выпуская струю
Направление воды выпуская струю	Горизонтальный
Диаметр сопла внутренний	IPX5: Ф6.3mm; IPX6: Ф12.5mm
Тариф доставки	IPX5: 12.5±0.625L/min; IPX6: 100±5 Л/МИН, измеритель прокачки регулируемый сквозной ротаметр вручную
Расстояние от сопла к поверхности приложения	2.8m ((расстояние от сопла к разбивочной поверхности turntable, стандарту требует 2.5-3m)
Метод сопла фиксированный	Механическая отладка
4. Генерал
Манометр	0~0.25MPa, может быть дисплеем
Продолжительность теста	минуту 0.01S~99.9, можно заранее поставить
Turntable	Диаметр: Φ400mm; скорость вращения: 1r/min, может сделать паузу на 4 углах, поднимаясь высоте: 350-600mm, носящ capactity: ≤50kgs
Материал камеры	Внутренние камера и тоннель сделаны из нержавеющей стали
Система циркуляции воды	Тест обработан в камере, оборудование имеет a bilt-в цистерне с водой, вода можно повторно использовать. И внутренняя камера имеет воду собирая прибор, вода теста автоматически собрана в бак для хранения воды через шасси. Вход воды можно автоматического управления режим через плавающий клапан в цистерне с водой, система может дать вне повсюду воде сигналы тревоги обнаружения ровного сигнала тревоги, которые могут эффектно предотвратить насос от быть поврежденные должными к сухой нехватке воды. Также, очищая прибор фильтра на положении входа воды.
Предохранение от безопасности	Предохранение от последовательности участка, предохранение от утечки, предохранение от нехватки воды, анормалная защита.
