Потека дождя оборудования для испытаний IPX1 IPX4 входа воды IEC 60529 трубка вертикального осциллируя

Потек дождя IPX1~4 IEC 60529 вертикальный и осциллируя оборудование для испытаний трубки

Исполненные стандарты & статьи

IEC60529: 2013 «градусов защиты обеспеченных приложением (кодом) IP» IPX1, IPX2, IPX3 & IPX4.

Обзор оборудования

Применение: Проверить защитное представление приложения для электронных и электрических продуктов, автомобилей, частей мотоцикла, бытовых приборов, уплотнений и ламп под капанием воды на степени IPX1 & IPX2 и водой распыляя и брызгая на степени IPX3 & IPX4.

Образцы и ограничения: Электрические и электронные продукты, автомобили, части мотоцикла, бытовые приборы, продукты связи, на открытом воздухе освещение и приборы сигнала, etc.

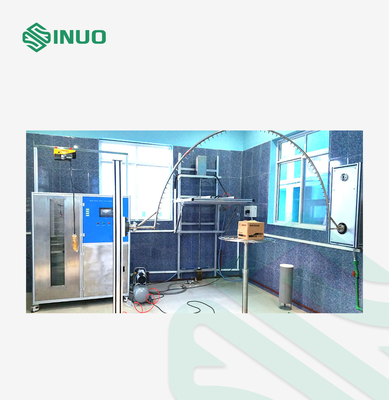

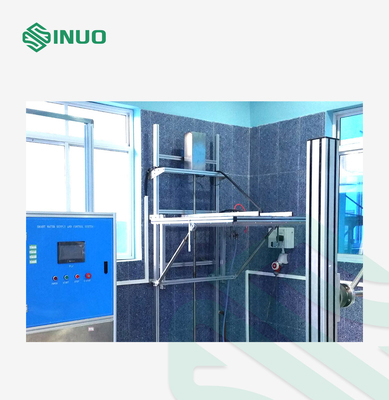

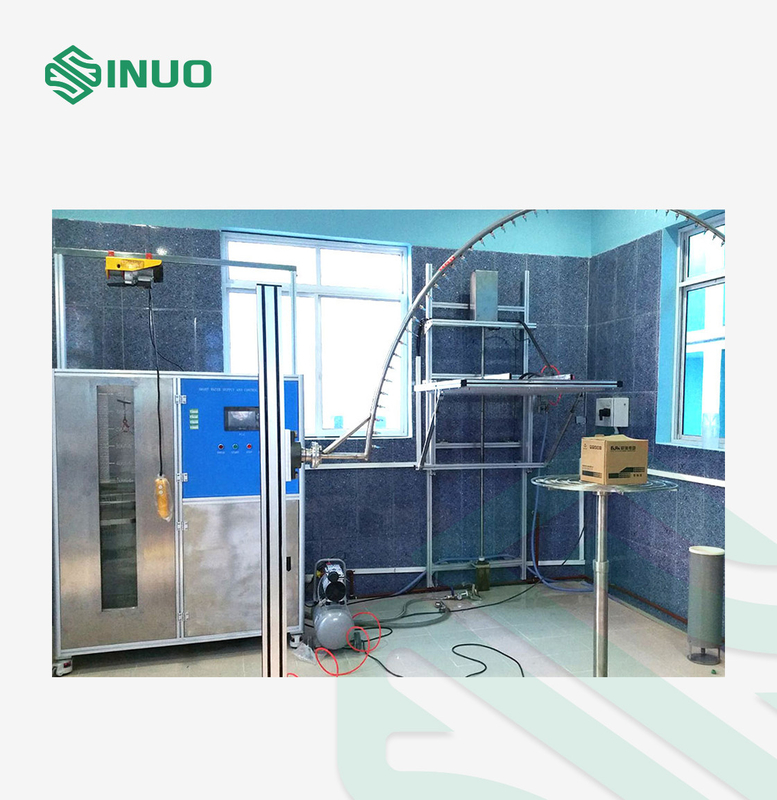

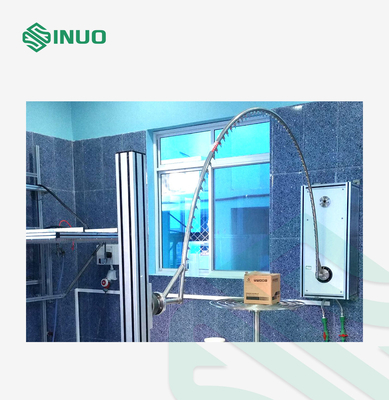

Структура: Испытательное оборудование состоит из механизма потека, осциллируя механизма, электрического шкафа контроля и turntable. Кронштейн коробки потека стен-смертная казнь через повешение и с функцией анти--падения, которая может подняться автоматического управления режим мотором. Один конец осциллируя механизма установлен на стене, и другой конец осциллируя механизма зафиксирован на поддержке пола, трубка причинен осциллировать управлять мотора. Turntable имеет скорость вращения 1r/min, используемую для теста IPX1 ~IPX4; turntable может быть опрокинутым 15°, используемым для теста IPX2. Испытательное оборудование оборудовано с прибором чистки водяного фильтра для предотвращения засорения pinhole. Эта вся система принимает открытый тип структуру.

Принцип: Обеспечьте что капая скорость или распыляя скорость достигает стандартное необходимое значение путем контролировать подачу водоснабжения, испытательное оборудование может произвести падения равномерного течения воды над всем районом приложения (IPX1 и IPX2) или сделать приложение образца, который нужно брызнуть во всех направлениях (IPX3 и IPX4).

Окружающая среда пользы:

Электропитание: AC380V±5%/50Hz, 15KVA, или требования к электропитания клиента спички местные.

Место пользы: ° c температуры 15-35, относительная влажность 25%-75%, атмосферное давление 86 | 106kpa (860 mbar -1060 mbar), там должно быть оборудовано с освещением и водоустойчивым переключателем утечки (или гнездом), земля нужно быть плоско, и функция водозабора и дренажа должна быть хороша.

Водный источник: чистая вода или вода из крана без примесей, оборудованных с фильтром чистки воды.

Технические параметры
