Камера теста воды реактивного сопла вентиляторного контура двигателя оборудования для испытаний входа воды IPX9K влажная

Камера теста реактивного сопла вентиляторного контура высокой высокой температуры давления IPX9 водоструйная

Исполненные стандарты & статьи

IEC60529: 2013 «градусов защиты обеспеченных приложением (кодом)» IPX9 IP, диаграммой 7 до 12.

«Корабл-градусы дороги ISO20653-2013 защиты (кода) IP - защиты электротехнического оборудования против чужих объектов, воды и доступа» диаграммы 7, 8, 9 и таблицы 7 (9K)»

DIN40050-9 «корабл-градусы дороги защиты (кода) IP - защиты против чужих объектов, воды и таблицы 8 equipment>figure 8and доступа электрической (9K)»

Технические параметры

Обзор оборудования

Окружающая среда пользы:

Электропитание: AC380V±5%/50Hz, 15KVA, или требования к электропитания клиента спички местные.

Место пользы: ° c температуры 15-35, относительная влажность 25%-75%, атмосферное давление 86 | 106kpa (860 mbar -1060 mbar), там должно быть оборудовано с освещением и водоустойчивым переключателем утечки (или гнездом), земля нужно быть плоско, и функция водозабора и дренажа должна быть хороша.

Водный источник: чистая вода или вода из крана без примесей, оборудованных с фильтром чистки воды.

Образцы и ограничения: Vechiles пассажира, автобусы, лампы, мотоциклы и другие части и компоненты, так же, как другие продукты которым нужно быть испытанным под (IPX9K) окружающей средой IPX9.

Структура:

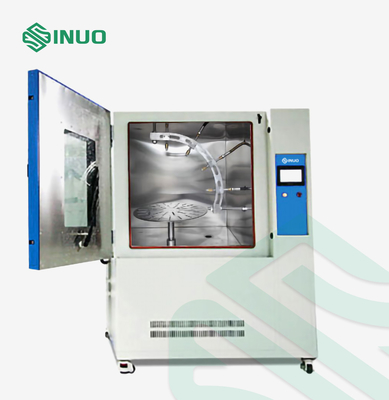

Прибор составлен шасси, механизма брызг воды, высоконапорного высокотемпературного прибора, turntable и электрического шкафа контроля.

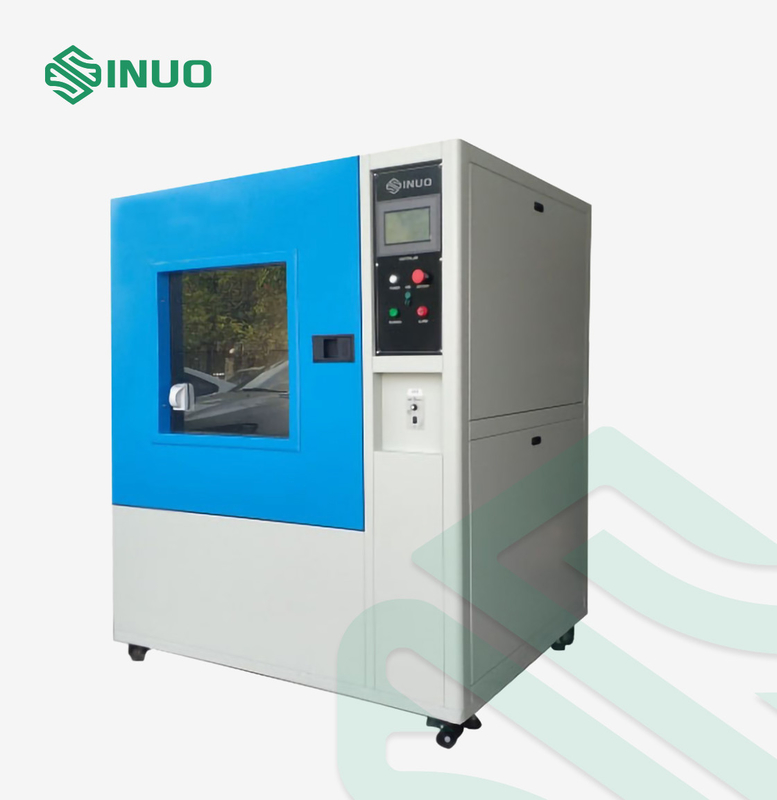

1. Наружный кожух камеры сделан из высококачественной стальной пластины. Внутренняя камера и turntable все сделаны из нержавеющей стали SUS304 для обеспечения водоустойчивого и анти--корозии. Камера теста имеет свою собственную систему воды обеспечивая циркуляцию, и имеет воду собирая прибор внутрь. Вода теста автоматически собрана в бак для хранения воды через шасси. Вход воды можно автоматического управления режим через плавающий клапан в цистерне с водой, система может дать вне повсюду воде сигналы тревоги обнаружения ровного сигнала тревоги, которые могут эффектно предотвратить насос от быть поврежденные должными к сухой нехватке воды.

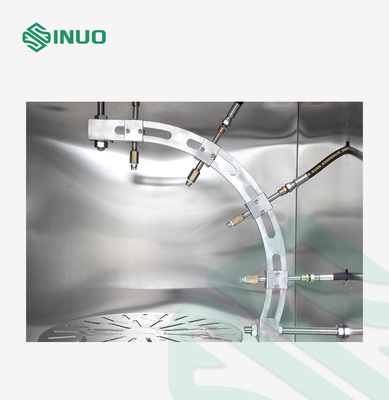

2. 4 стандартных сопла установлены в 0°, 30°, 60°, положение 90° из кронштейна кольца.

3. Встроенный прибор термостата топления воды обеспечивает что температура воды теста соотвествует стандартные. Высоконапорная вода поставлена высоконапорной водяной помпой через преобразование частоты, и подачу воды выпуская струю можно заранее поставить на экран касания.

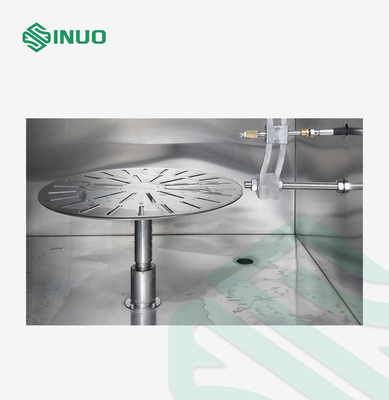

4. Камера теста оборудована с turntable, turntable причинена к вращать мотором управляя на скорости вращения 1r/min, для того чтобы сделать приложение распылена от всех осуществимых направлений.

5. Топление воды, температура постоянного, давление воды, подача воды, время брызг воды c, процесс программы цикла и действие вращения turntable проконтролированы электрическим шкафом контроля.

Применение: Проверить защитное представление компонентов vechiles дороги, ламп, мотоциклов и других частей под высоким давлением и воды температуры выпуская струю на степень IPX9 (IPX9K).

Принцип: Обеспечьте что скорость воды выпуская струю достигает стандартное необходимое значение путем контролировать подачу, температуру и давление водоснабжения, приложение распылено от всех осуществимых направлений с потоком воды от стандартных сопл теста как показано в диаграмме 7, 8 и 9. IEC 60529.
