Брызги воды оборудования для испытаний входа воды трубки IEC 60529 IPX3 IPX4 осциллируя

Оборудование для испытаний влаги дождя трубки IPX3 IPX4 осциллируя

Исполненные стандарты & статьи

IEC60529: 2013 «градусов защиты обеспеченных приложением (кодом)» IPX3 & IPX4 IP, диаграммой 4.

Обзор оборудования

 Образцы и ограничения: Электрические и электронные продукты автомобилей, частей мотоцикла, продуктов связи, бытовых приборов, на открытом воздухе освещения и приборов сигнала, etc

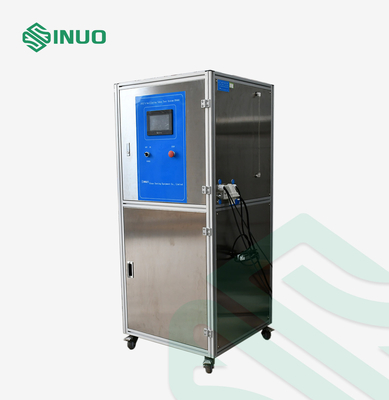

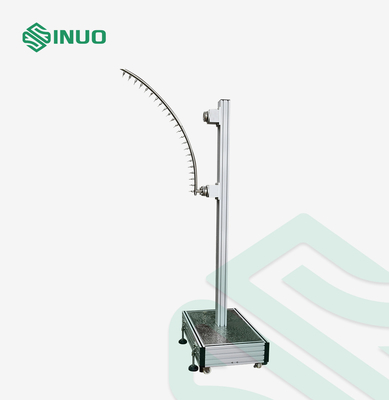

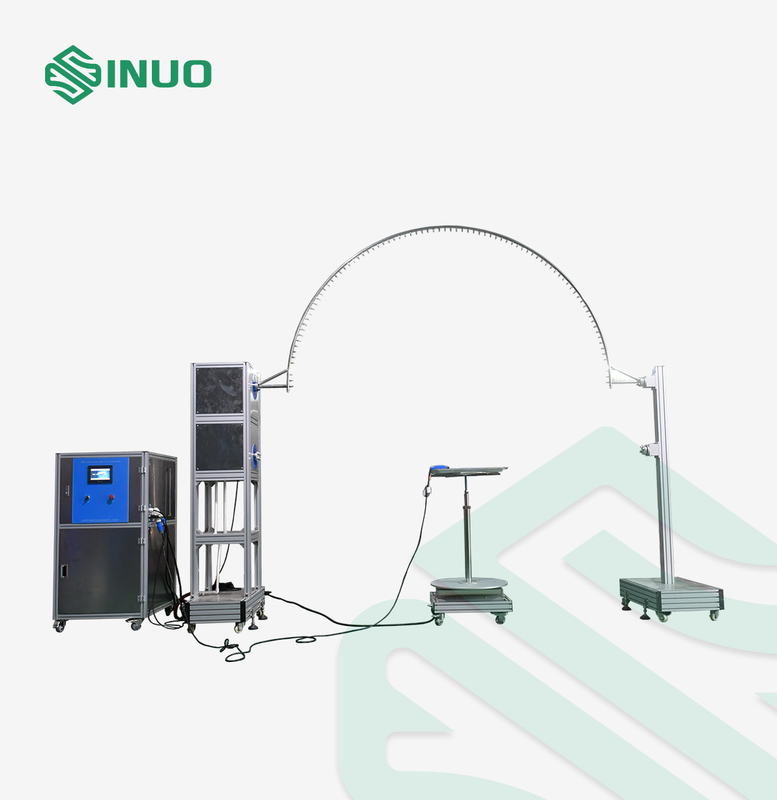

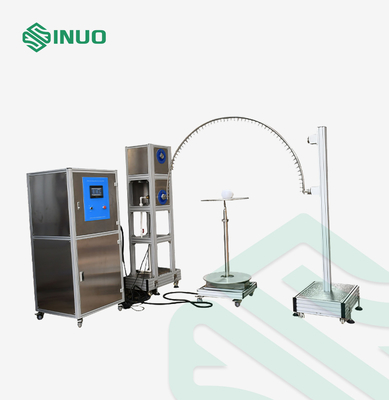

Структура: Испытательное оборудование состоит из осциллируя механизма качания, электрического шкафа контроля и turntable. Осциллируя механизм качания положение пола, осциллируя трубка причинен осциллировать управлять мотора. Turntable имеет скорость вращения 1r/min, для того чтобы сделать приложение образца для того чтобы быть брызгами во всех направлениях. Испытательное оборудование оборудовано с прибором чистки водяного фильтра для предотвращения засорения pinhole. Эта вся система принимает открытую структуру.

Применение: Проверить защитное представление приложения для электронных и электрических продуктов автомобилей, частей мотоцикла, бытовых приборов, уплотнений и ламп под водой распыляя и брызгая на степени IPX3 и IPX4.

Принцип: Обеспечьте что вода распыляя и брызгая скорость достигает стандартное необходимое значение путем контролировать подачу водоснабжения, сделайте приложение образца, который нужно брызнуть во всех направлениях.

Окружающая среда пользы:
Электропитание: AC380V±5%/50Hz, 3KVA, или требования к электропитания клиента спички местные.
Место пользы: ° c температуры 15-35, относительная влажность 25%-75%, атмосферное давление 86 | 106kpa (860 mbar -1060 mbar), там должно быть оборудовано с освещением и водоустойчивым переключателем утечки (или гнездом), земля нужно быть плоско, и функция водозабора и дренажа должна быть хороша.
Водный источник: чистая вода или вода из крана без примесей, оборудованных с фильтром чистки воды.

Технические параметры

Нет.	Деталь	Параметры
1	Водоснабжение	Чистая вода подачи rate>10L/min±5% воды без включения. Этот прибор оборудован с блоком фильтрации чистой воды
2	Размер осциллируя трубки	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, трубки R1600mm осциллируя может быть опционным, сделанный нержавеющей стали
3	Отверстие иглы	Φ0.4mm
4	Угол разделки кромки 2 отверстий	IPX3: 120° IPX4: 180°
5	Осциллируя угол качания трубки	Максимальное ±175° можно заранее поставить (Примечание: стандарт требует IPX3: 120°; IPX4: 360°, но должное к там turntable под осциллируя трубкой во время теста, поэтому 360° не может достиганный во время фактического испытания, если без turntable, тогда 360° смогите быть достигано), то
6	Идти дождь скорость	IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°);
7	Подача воды	Смогите быть установите согласно размеру осциллировать и числу отверстий штыря (0,07 L/minX в отверстие)
8	Испытывая время	1-99999S можно заранее поставить
9	Манометр	0~0.25MPa
10	Turntable	Диаметр: Φ600mm, скорость вращения: 1~5r/min, величина наибольшей допускаемой нагрузки на опору: ≤30kgs
11	Требования к места	Предназначенная комната теста IP водоустойчивая, земля должна быть плоска с освещением. водоустойчивый переключатель утечки 10A (или гнездо) используемый для оборудования. С хорошей функцией входа и дренажа. Земная установка.
12	Электрический контроль	PLC & экран касания
13	Электропитание для этого оборудования	AC 220V, 60Hz, 2KW или требования к электропитания клиента спички местные
14	Электропитание для образца	AC220V, 10A или требования к электропитания клиента спички местные
