IEC 60529 коробки потека дождя оборудования для испытаний входа воды IPX1 IPX2 по вертикали

Камера теста входа воды коробки потека дождя IEC 60529 IPX1 IPX2 вертикальная

Исполненные стандарты & статьи


IEC60529: 2013 «градусов защиты обеспеченных приложением (кодом) IP» IPX1 и IPX2.

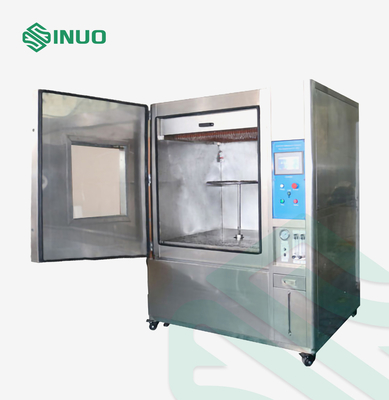

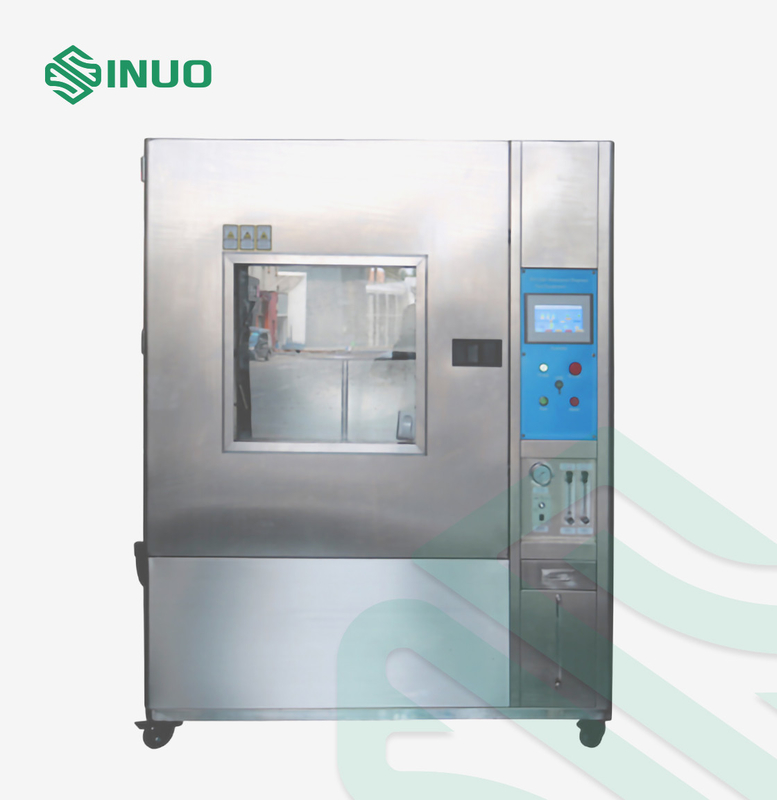

Обзор оборудования

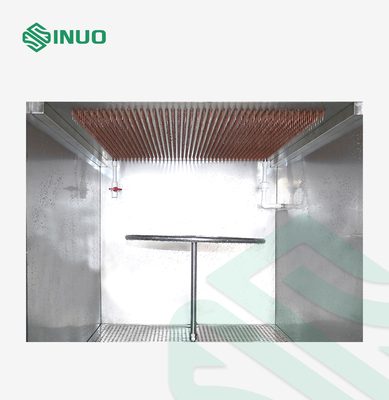

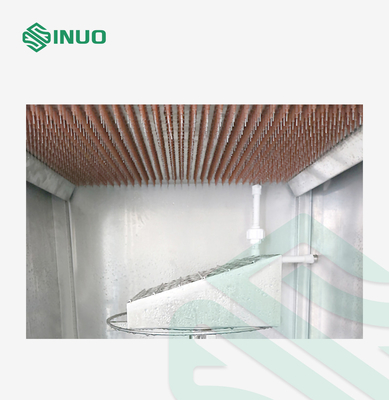

Структура: Прибор составлен механизма потека и электрического шкафа контроля. Коробка потека зафиксирована к верхней части камеры. Turntable, имеют скорость вращения 1r/min, используемую для теста IPX1; С блоком поддержки образца 15°, используемым для теста IPX2; высоту turntable можно отрегулировать вручную, соответствующ расстоянию 200mm от иглы к образцу. Испытательное оборудование оборудовано с прибором чистки водяного фильтра для предотвращения засорения pinhole. Эта вся система принимает структуру камеры.

Образцы и ограничения: Электрические и электронные продукты, автомобили, части мотоцикла, продукты связи, бытовые приборы, на открытом воздухе освещение и приборы сигнала, etc

Применение: Проверить защитное представление приложения для электронных и электрических продуктов, автомобилей, частей мотоцикла, бытовых приборов, уплотнений и ламп под капанием воды на степени IPX1 и IPX2.

Принцип: Обеспечьте что капая скорость достигает стандартное необходимое значение путем контролировать подачу водоснабжения, испытательное оборудование может произвести падения равномерного течения воды над всем районом приложения.

Окружающая среда пользы: Электропитание: AC380V±5%/50Hz, 3KVA, или требования к электропитания клиента спички местные.
Место пользы: ° c температуры 15-35, относительная влажность 25%-75%, атмосферное давление 86 | 106kpa (860 mbar -1060 mbar), там должно быть оборудовано с освещением и водоустойчивым переключателем утечки (или гнездом), земля нужно быть плоско, и функция водозабора и дренажа должна быть хороша.
Водный источник: чистая вода или вода из крана без примесей, оборудованных с фильтром чистки воды.

Технические параметры

Контроль & деятельность	PLC и система управления экрана касания умная
Размер камеры	Внутренний: WDH=800×800mm×800mm наружный: WDH=1280×900mm×1750mm Смогите быть подгоняно согласно требованиям к клиента
Зона потека	WD=600×600mm, другие размеры можно подгонять
Высота потека	расстояние 200mm иглы к образцу достигано путем регулировать высоту turntable или поднимать образец
Скорость потека (Подача воды)	1+0.5 0mm/min или 3+0.5 0mm/min регулируемых
Апертура Pinhole иглы	Φ0.4mm
Дистанционирование отверстия потека	20mmx20mm
Turntable	Диаметр: Φ400mm, скорость вращения: 1-5r/min, с блоком поддержки образца 15° и поднимаясь кронштейном, величина наибольшей допускаемой нагрузки на опору ≤20kg
Положение коробки потека	Размещенный вверху исправленный внутренняя камера,
Время теста	0-99.9min, можно заранее поставить
Материал камеры	Внутренняя камера принимает нержавеющую сталь SUS304
Система воды циркуляторная	Чистый прибор фильтра на входе воды, и вода потека автоматически собрана в бак для хранения через шасси и может быть повторно использована.
Предохранение от безопасности	Предохранение от последовательности участка, предохранение от утечки, предохранение от нехватки воды, анормалная защита



Детали:

---
