Прибор теста дождя потека оборудования для испытаний входа воды IPX1 IPX2 вертикальный

Оборудование для испытаний потека входа воды IEC 60529 IPX1 IPX2 вертикальное


Исполненные стандарты & статьи


IEC60529: 2013 «градусов защиты обеспеченных приложением (кодом)» IPX1 &IPX2 IP

Обзор оборудования

 Образцы и ограничения: Электрические и электронные продукты, автомобили, части мотоцикла, продукты связи, бытовые приборы, на открытом воздухе освещение и приборы сигнала, etc.

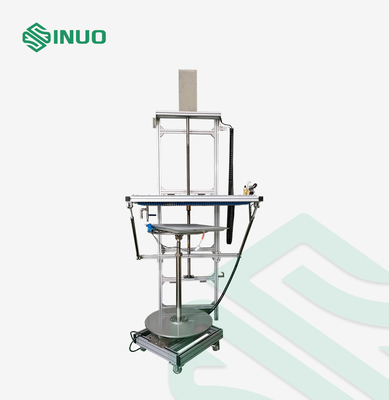

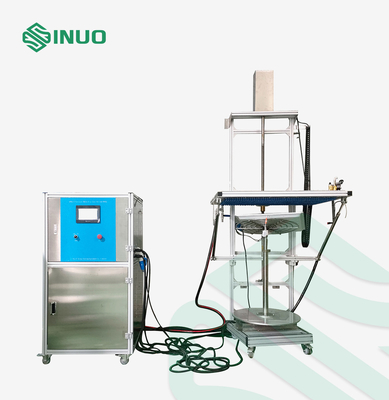

Структура: Испытательное оборудование состоит из механизма потека, электрического шкафа контроля и turntable. Кронштейн коробки потека стен-смертная казнь через повешение и с функцией анти--падения, которая может подняться автоматического управления режим мотором. Turntable имеет скорость вращения 1r/min, используемую для теста IPX1; turntable может быть опрокинутым 15°, используемым для теста IPX2. Испытательное оборудование оборудовано с прибором чистки водяного фильтра для предотвращения засорения pinhole. Эта вся система принимает открытую структуру.

Применение: Проверить защитное представление приложения для электронных и электрических продуктов, автомобилей, частей мотоцикла, бытовых приборов, уплотнений и ламп под капанием воды на ans IPX2 степени IPX1.

Принцип: Обеспечьте что капая скорость достигает стандартное необходимое значение путем контролировать подачу водоснабжения, испытательное оборудование может произвести падения равномерного течения воды над всем районом приложения.

Окружающая среда пользы: Электропитание: AC380V±5%/50Hz, 3KVA, или требования к электропитания клиента спички местные.
Место пользы: ° c температуры 15-35, относительная влажность 25%-75%, атмосферное давление 86 | 106kpa (860 mbar -1060 mbar), там должно быть оборудовано с освещением и водоустойчивым переключателем утечки (или гнездом), земля нужно быть плоско, и функция водозабора и дренажа должна быть хороша.
Водный источник: чистая вода или вода из крана без примесей, оборудованных с фильтром чистки воды.

Технические параметры

Контроль & деятельность	PLC и система управления экрана касания умная
Зона потека	WD=1000×1000mm, другие размеры можно подгонять
Высота потека	расстояние 200mm иглы к образцу автоматически измерено ультракрасным датчиком
Скорость потека/подача воды	1+0.5 0mm/min или 3+0.5 0mm/min switchable, осадки цифров контролируемы

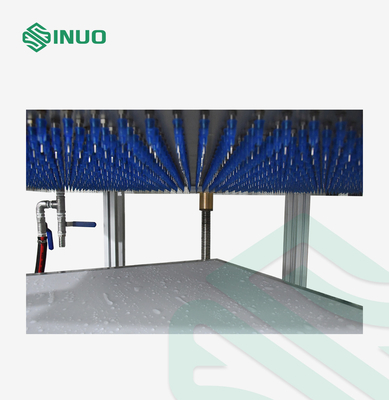

Апертура Pinhole иглы	Φ0.4mm
Дистанционирование отверстия потека	20mm×20mm
Turntable	Диаметр: Φ600mm, может быть опрокинутым 15°, поворачивая скорость 1r/min, с поднимаясь рамкой поддержки, величина наибольшей допускаемой нагрузки на опору ≤50kg
Подниматься коробки потека	Управленный мотором, регулируемым от 1100-1800mm, проводник винта обеспечивает ровные подниматься и само-запирать
Время теста	0-99.9min, можно заранее поставить
Метод установки	Стен-установленный

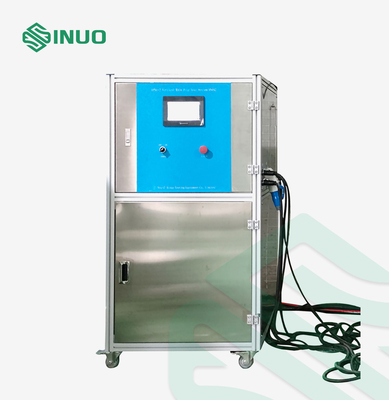

Система хранения воды	Бак для хранения распределительного ящика и воды построен в одном шкафе, бак для хранения воды оборудован с плавающим клапаном уровня воды автоматического управления для того чтобы режим вход воды, и имеет повсюду обнаружение ровного сигнала тревоги воды, эффективного для предотвращения насоса от быть поврежденные должными к сухой воде.
Предохранение от безопасности	Предохранение от последовательности участка, предохранение от утечки, предохранение от нехватки воды, анормалная защита
Размеры оборудования	WDH=1250×1450mm×2450mm
