Вибрационный стенд IEC 60068 для экологических испытаний

Вибрационный вибростенд IEC 60068 для экологических испытаний

Применение продукта

Как ваш продукт выдержит нагрузки реального использования? Вибрационные испытания дают ответ, обеспечивая долговечность и надежность, критически важные для успеха на рынках от автомобилестроения и аэрокосмической отрасли до электроники.

Sinuo сотрудничает с вами, чтобы предоставить индивидуальные решения для вибрационных испытаний. Мы выходим за рамки стандартного соответствия (поддержка GB, GJB, UL, IEC, ASTM и других) и фокусируемся на конкретных задачах вашего применения. Наша цель - предоставить вам точные возможности тестирования, необходимые для ускорения выхода на рынок, повышения качества продукции и создания конкурентной репутации благодаря непоколебимой надежности.

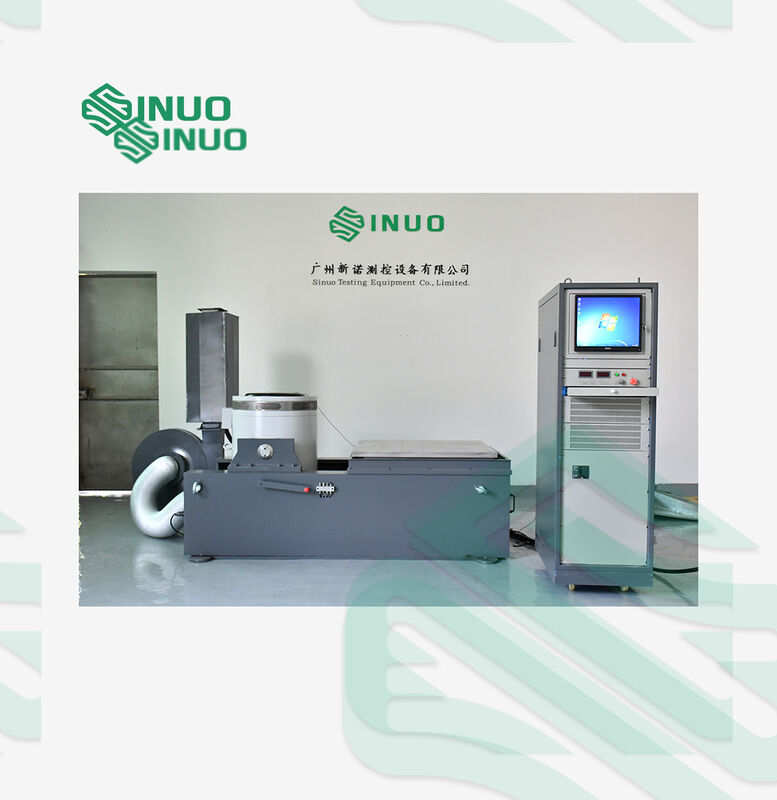

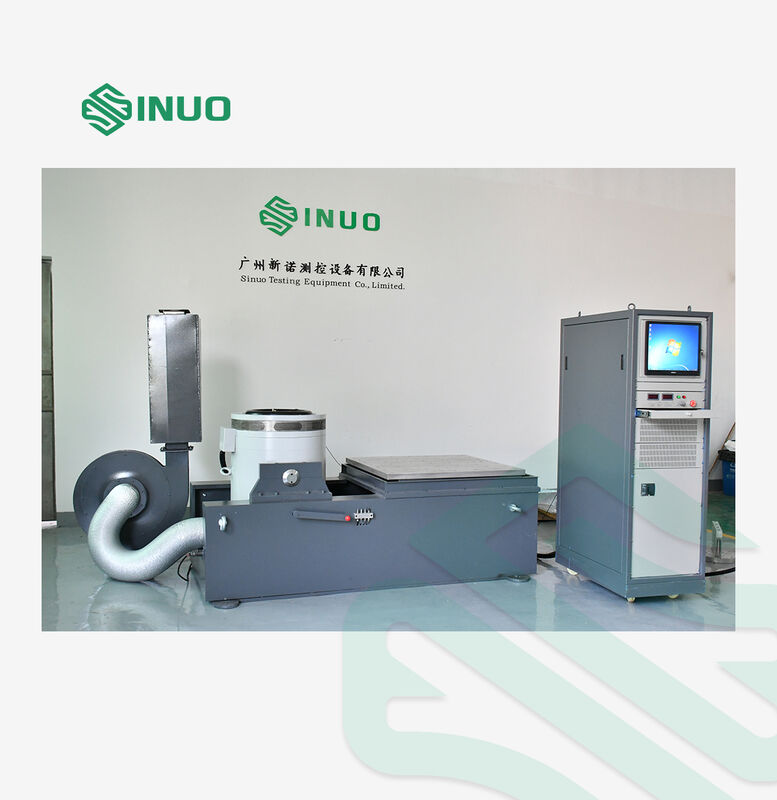

Конфигурация системы вибрационных испытаний

1. Условия испытаний, предоставленные заказчиком;

2. Тип испытания: синусоидальная развертка; случайный; удар

3. Диапазон частотных характеристик: 1-3000 Гц

4. Формула:

Принципиальная схема оборудования

Технические параметры оборудования

1 Электромагнитный возбуждающий генератор A20S34:

1.1 Максимальное синусоидальное возбуждающее усилие: 2200 кгс пиковое

1.2 Максимальное случайное возбуждающее усилие: 2200 кгс RMS

1.3 Максимальное ударное возбуждающее усилие: 4400 кгс

1.4 Диапазон частот: 1-3000 Гц

1.5 Полезная нагрузка: 300 кг

1.6 Максимальное смещение: 51 мм P-P

1.7 Максимальная скорость: 2,0 м/с

1.8 Максимальное ускорение: 100G (980 м/с²)

1.9 Первичная резонансная частота: 2600 Гц±5%

1.10 Частота виброизоляции: 2,5 Гц

1.11 Диаметр подвижной катушки: Ф340 мм

1.12 Вес подвижной катушки :22 кг

1.13 Винт на столе:17×M10

1.14 Утечка магнитного потока:＜10 гаусс

1.15 Размер оборудования: Д 1080 мм×Ш 920 мм×В 950 мм (вертикальный стол)

1.16 Вес оборудования : 1920 кг (без горизонтального стола)

2 Цифровой импульсный усилитель LA-24K:

2.1 Выходная мощность: 20 кВА

2.2 Выходное напряжение: 120 В

2.3 Выходной ток: 200 А

2.4 КПД усилителя :≥90%

2.5 Частота переключения: 116 кГц

2.6 SNR:≥65 дБ

2.7 Шум:≤70 дБ

2.8 Вес усилителя: 500 кг

2.9 Размер усилителя: Ш 600 мм×Г 900 мм×В 1280 мм

3 Система защиты сервопривода

Функция: температура, давление ветра, чрезмерное смещение, перенапряжение, перегрузка по току, пониженное входное напряжение, внешняя неисправность, питание управления, логическая неисправность, потеря фазы на входе

4 Цифровой виброконтроллер VCSusb-2

4.1 Конфигурация оборудования: 2 одновременных входных канала, 1 выходной канал

4.2 Модуль функции управления: синусоидальный, случайный, классический удар

4.3 Компьютер управления: оригинальный фирменный компьютер с 17-дюймовым ЖК-монитором, клавиатурой/оптической мышью

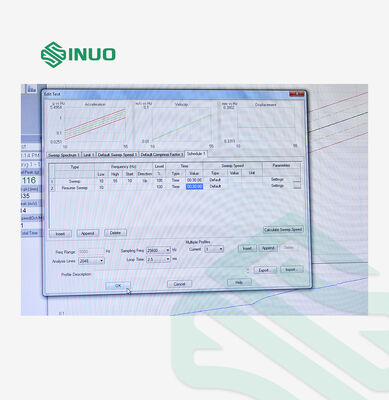

4.4 Программное обеспечение: работа на английском языке, анализ во временной и частотной областях, источник сигнала, анализ синусоидальной развертки частот и т. д. Он может автоматически генерировать отчеты об испытаниях WORD. Он может отображать, хранить сигналы и данные, а также устанавливать параметры испытаний и анализировать функции.

4.5 Операционная система: Windows

4.6 Датчик ускорения LAB: Диапазон частот: 1-12000 Гц

   Чувствительность: 30 пК/г

  Диапазон температур: -40 - 160℃

5 Вертикальный расширительный стол VT120

5.1 Материал: магниевый сплав, поверхность твердо анодирована

5.2 Размер стола: 1200 мм×1200 мм

5.3 Фиксированное отверстие: втулка из нержавеющей стали M8, прочная и износостойкая

5.4 Верхний предел рабочей частоты: синусоидальная 400 Гц, случайная 2000 Гц

5.5 Вес: около 145 кг

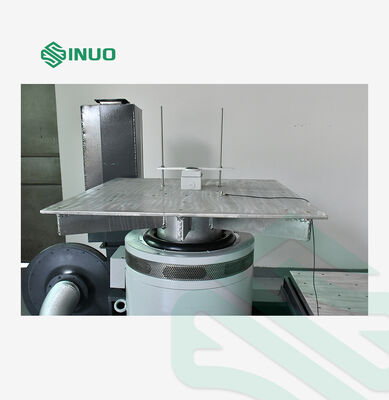

6 Горизонтальный стол с масляной пленкой HG120

6.1 Материал: магниевый сплав, поверхность твердо анодирована

6.2 Размер стола: 1200 мм×1200 мм

6.3 Фиксированное отверстие: втулка из нержавеющей стали M8, прочная и износостойкая

6.4 Верхний предел рабочей частоты: синусоидальная 400 Гц, случайная 2000 Гц

6.5 Вес: около 151 кг (без соединительной головки)

7 Охлаждающий вентилятор B752S (включая глушитель)

7.1 Мощность вентилятора: 7,5 кВт

7.2 Расход вентилятора: 67,5 м³/мин

7.3 Давление вентилятора: 0,067 кгс/см2

8 Электрические требования

8.1 Электропитание: 3-фазное 380 В/50 Гц, 35 кВА

8.2 Сжатый воздух: 0,6 МПа

8.3 Сопротивление заземления:≤4Ω

Основные технические параметры цифрового виброконтроллера
