| Наименование марки: | Sinuo |
| Номер модели: | SNEBP |
| МОК: | 1 |
| цена: | Customized |
| Условия оплаты: | T/T |
| Способность к поставкам: | 10 наборов/месяц |

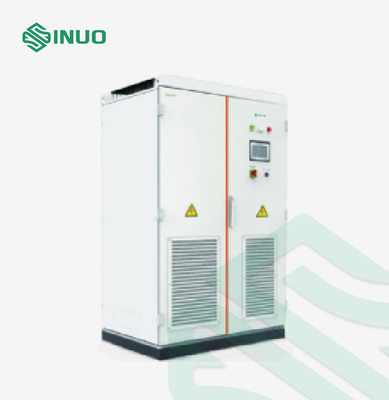

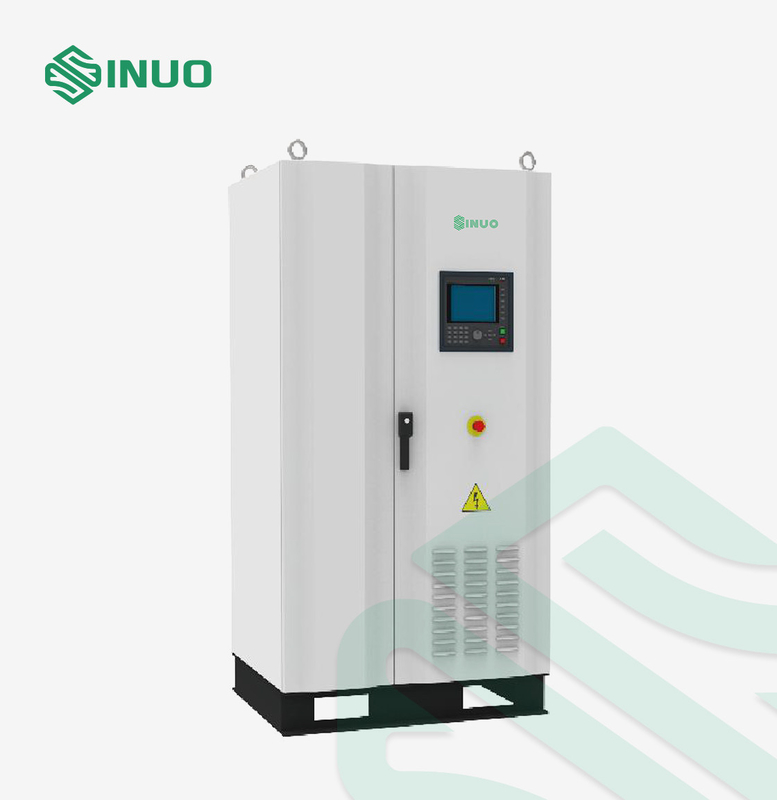

Имитатор энергосистемы обратной связи электротранспорта

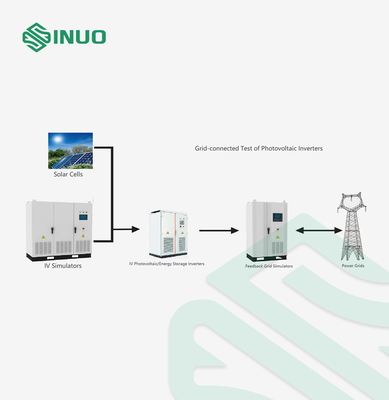

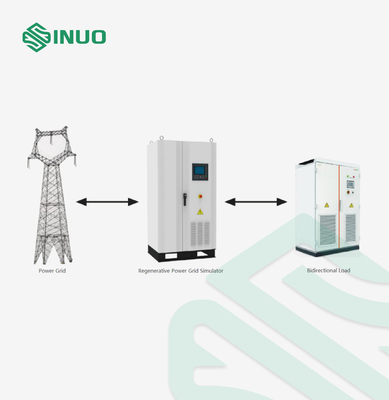

Имитаторы решетки серии SNEBP регенеративные использованы в новых энергетических промышленностях как поручая кучи, инверторы накопления энергии, фотовольтайческие инверторы, конвертеры энергии ветра и другие продукты для эксплуатационного испытания соединения решетки. Конец входного сигнала продукта принимает цифровую технологию выпрямления PWM, и конец выхода принимает независимую цифровую высокочастотную технологию инвертора. Он имеет полную обратную связь энергии к решетке, высокому фактору силы входного сигнала, низкому загрязнению решетки, высокому качеству формы волны выхода, быстрой динамической характеристике, и трехфазной независимой регулировке и другим преимуществам.
Основные особенности
1. Со множественными режимами выхода, сильные функции:
(1) трехфазный стандартный режим: стандартный трехфазный выход напряжения тока;
(2) трехфазный неуравновешенный режим: трехфазное напряжение тока независимо установило, и трехфазный фазовый угол регулируем от 0.0° к 359.9°;
(3) параллельный однофазный режим: трехфазное параллельное соединение в высокомощный однофазный выход;
2. Трехфазный выход режима принимает трехфазный decoupling дизайн, с функциями симуляции всесторонней энергосистемы анормалными: искажение решетки, зыбкость решетки, трехфазную неуравновешенность, etc., и 2-40 гармоник можно перекрыть в гармоничном режиме;
3. Оборудованный с функцией деятельности 4-квадранта, осуществляя обратную связь 100% энергии к решетке;
4. Он встречает низкую (нул) езд напряжения тока через требования к теста определенные стандартом NB/T32004-2013, и низкая (нул) езд напряжения тока через характеристику рабочое надежны, и оно не резонирует с нагрузкой на низшем напряжении.
5. Встретьте высоковольтную езду через требования к теста определенные национальным стандартом;
6. Скорость динамической характеристики быстра, и время на ответ перегласовки напряжения тока в пределах 20ms; фактор силы входного сигнала высок (≥095), и искажение течения входного сигнала низко (<5>
7. С функцией Автоматическ-замка, клавиатура автоматически запирается на регулярной основе для предотвращения аварий или опасностей причиненных случайным контактом.
8. экран касания цвета 8-inch, вся деятельность можно осуществить через экран касания, возникновение восхитительно, деятельность удобна, и она оборудована с ключами номера, функциональными клавишами, ручками, etc., и деятельность разнообразить;
9. Функция измерения закончена, способна измерять напряжение тока, настоящее, пиковое течение, частоту, активную силу, кажущаяся мощность, фактор силы, фактор гребня напряжения тока и другие параметры электрической энергии:
10. С функцией контроля искусственного интеллекта (Al-монитора), контролем в реальном времени внутреннего напряжения, настоящим, температуры и других параметров, сигнала тревоги анормалных условий немедленно, и подсказок для своевременной обработки;
11. С функцией черного ящика, оно может автоматически записать работая параметры под анормалными условиями, который удобный для более последних просмотра и обслуживания;
12. Главные компоненты бренды международной первой строки известные, надежные в качественном, стабилизированном и прочном
13. Основные индикаторы конструированы со множественными допустимыми пределами, стрессом напряжения тока, настоящим стрессом, и тепловыделение проходило неукоснительный тип тесты. Вся машина имеет высокие надежность и длинную жизнь;
14. Выбран интерфейс связи приходит стандарт с RS232, RS485, GPIB, ЛОКАЛЬНЫЕ СЕТИ, сетноой-аналогов контроль, etc.
Применение
| Деятельность функции | |||||||||
| Программирование лестницы | 9999 шагов | ||||||||
| Программирование шага | 100 шагов, 999999 циклов | ||||||||
| Программирование градиента | 100 шагов, 999999 циклов | ||||||||
| Езд напряжения тока низкого уровня (нул) до конца | Оно может сымитировать стандарты много стран в мире, и минимальное время на ответ ≤20ms | ||||||||
| Высоковольтная езда до конца | Оно может сымитировать стандарты много стран в мире, и минимальное время на ответ ≤20ms | ||||||||
| Формат волны | Волна синуса или гармоника (2~40th перекрытое гармоничное) | ||||||||
| Функция в реальном времени регулировки |
1. В государстве начала нормального режима, вы можете отрегулировать значения установки напряжения тока и частоты выхода через ключи номера, ключи роста и уменшения, и ручку, и уточняете их немедленно
2. Когда нормальный режим активирован, формат формы волны выхода можно переключить и уточнить немедленно; 10 групп сокращения в нормальном режиме; |
||||||||
| Быстрая передача | 10 групп сокращения в гармоничном режиме; | ||||||||
| Защитная функция | |||||||||
| Емкость перегрузки |
105% 110% 200% 300% |
||||||||
| Защитное приспособление | Перегрузки по току, перегрузка, предохранение от короткого замыкания, перегревают защиту, сверх-под-напряжение тока выхода, предохранение от потери участка, сверх-под-напряжение тока автобуса, предохранение от отключения контактора силы выхода автоматическое | ||||||||
| Предохранение от программного обеспечения | Функция контроля искусственного интеллекта (al-монитора), функция черного ящика, предохранение от замка ключа автоматическ-замка | ||||||||
| Удаленный интерфейс | |||||||||
| Интерфейс связи | Стандарт: RS232, ОПЦИОННОЕ: RS485, GPIB, ЛОКАЛЬНАЯ СЕТЬ | ||||||||
| Дистанционное управление | Опционный: порт сетноого-аналогов контроля | ||||||||
| Параметр входящего потока | |||||||||
| Номер участка входного сигнала | Трехфазное four-wire+PE | ||||||||
| Ряд ввода напряжения | 380v 57v (l-l) | ||||||||
| Диапазон изменения частот входного сигнала | 45~65hz | ||||||||
| Фактор силы входного сигнала |
>0,97 (напряжение тока расклассифицированное входным сигналом, входной сигнал 50%-100% расклассифицировало настоящее) >0,95 (напряжение тока расклассифицированное входным сигналом, входной сигнал 10%-50% расклассифицировало настоящее) |
||||||||
| Искажение течения входного сигнала | <5> | ||||||||
| Рабочая Среда | |||||||||
| Рабочая температура | 0-40℃ | ||||||||
| Работая влажность | 20-90% rh (не-конденсировать) | ||||||||
| Том и вес | |||||||||
| Размеры (w*h*d mm) | 1000*2000*800 | 1800*2000*800 | 2000*2000*1000 | ||||||
| Вес (kg) | 510 | 600 | 750 | 1050 | 1350 | 1500 | 1650 | 1850 | 2100 |
Технические параметры
| Название продукта | Энергосистема обратной связи электротранспорта | |||||||||
| Номер продукта |
SNEBP 015 -3X |
SNEBP 030 -3X |
SNEBP 045 -3X |
SNEBP 060 -3X |
SNEBP 090 -3X |
SNEBP 120 -3X |
SNEBP 150 -3X |
SNEBP 180 -3X |
SNEBP 240 -3X |
|
| Выход/абсорбционная способность | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | 240kVA | |
| Основные функции | ||||||||||
| Функция выхода | Со всесторонней функцией симуляции энергосистемы | |||||||||
| Способность обратной связи | С функцией обратной связи 100% энергии к решетке | |||||||||
| Функция изоляции | Встроенный трансформатор изоляции | |||||||||
| Фактор силы нагрузки | +1.0~1.0 | |||||||||
| Проводка | Входной сигнал: трехфазное четырехпроводное, выход: трехфазное четырехпроводное/однофазное двухпроводное (автоматически переключатель согласно режиму выхода) | |||||||||
| Исходящие параметры | ||||||||||
| Количество участков выхода | Трехфазное четырехпроводное или однофазное двухпроводное | |||||||||
| Режим выхода | Трехфазный стандартный режим, трехфазный неуравновешенный режим, параллельное однофазное | |||||||||
| Напряжение тока выхода | 0,0~ 300.0V (L-N) | |||||||||
| Точность установки напряжения тока | Точность: Разрешение ≤0.5%: 0.1V | |||||||||
| Трехфазный стандартный режим, трехфазный неуравновешенный режим | ||||||||||
| Расклассифицированное течение | 22.7A | 45.4A | 68.1A | 90.9A | 136.3A | 181.8A | 227.2A | 272.7A | 363.6A | |
| Параллельный однофазный режим | ||||||||||
| Расклассифицированное течение | 68.1A | 136.3A | 204.5A | 272.7A | 409.1A | 545.4A | 681.8A | 818.1A | 1090.9A | |
| Частота выхода | 45,00~ 65.00Hz | |||||||||
| Точность установки частоты | Точность: 0,02% разрешения: 0.01Hz | |||||||||
| Стабильность частоты | ≤0.02% | |||||||||
| Искажение напряжения тока (VTHD) | <1> | |||||||||
| Время реакции | <2ms> | |||||||||
| Время на ответ изменения напряжения тока неожиданное | <20ms> | |||||||||
| Трехфазный угол | 120° ± 2° (трехфазный стандартный режим) | |||||||||
| Фактор гребня | 1.41±0.1 (режим волны синуса) | |||||||||
| Влияние нагрузки влияния напряжения тока источника | ≤1% | |||||||||
| Эффективный | > 85% | |||||||||
| Дисплей измерения | ||||||||||
| Режим работы монитора | экран касания цвета 8-inch | |||||||||
| Точность измерения напряжения тока | Точность: Разрешение значения дисплея 0.2%FS+0.2%: 0.1V | |||||||||
| Точность измерения частоты | Точность: 0,02% разрешения: 0.01Hz | |||||||||
| Настоящая точность измерения | Точность: Разрешение значения дисплея 0.3%FS+0.3%: 01A/1A | |||||||||
| Точность измерения силы | Точность: Разрешение значения дисплея 0.5%FS+0.5%: 0.1kW/0.01kW/0.001kW | |||||||||
