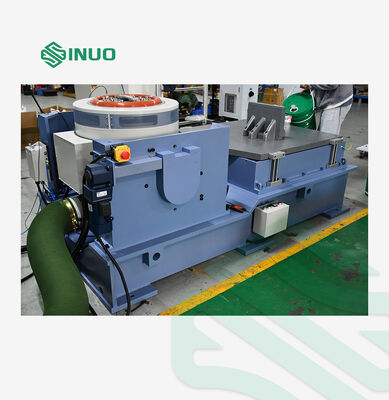

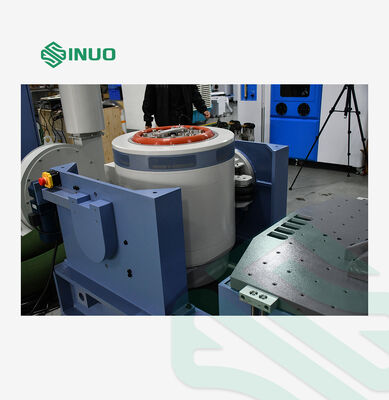

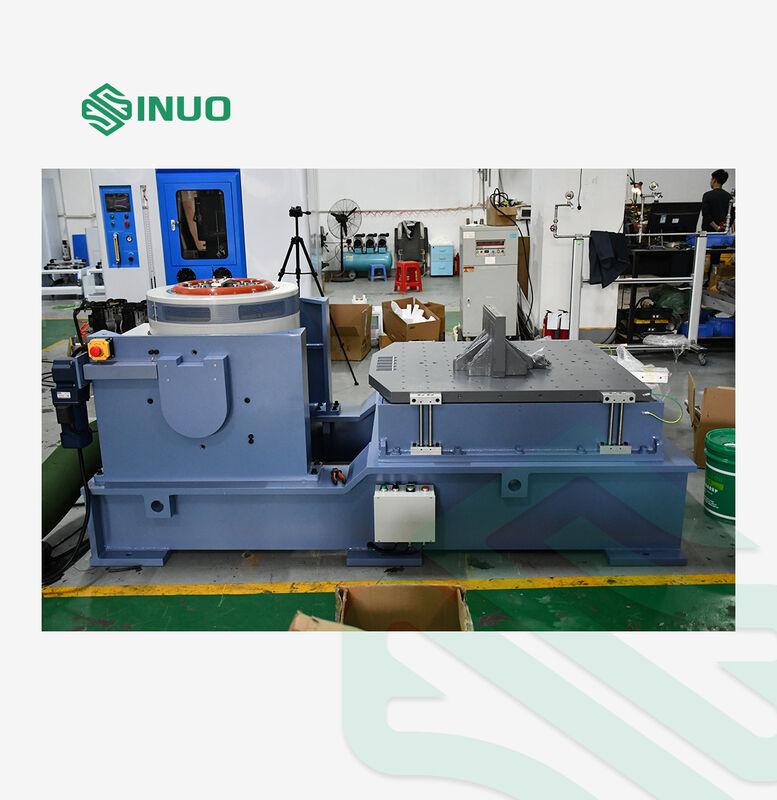

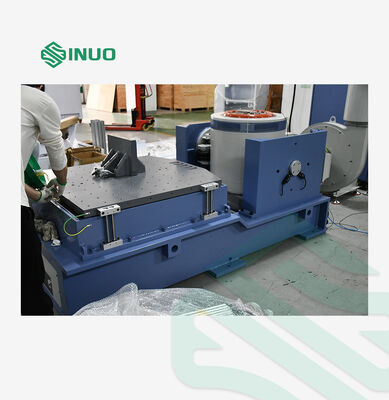

Высокочастотные электромагнитные вибрационные шейкеры для испытаний батарей

Высокочастотные электромагнитные вибрационные шейкеры для испытаний батарей

Наименование марки:	Sinuo
Номер модели:	SN553-EV440VT2012SMW-GPVCUSb-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

Макс. синусоидальная сила возбуждения:

Пик 4000 кг.

Максимальная случайная возбуждающая сила:

4000 кг. в секунду

Макс. ударная сила возбуждения:

Пиковая нагрузка 8000 кг.ф.

Максимум Смещение:

100 мм p-p

Макс. Скорость:

2,0 м/с

Частотный диапазон:

1 ‰ 3000 Гц

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

Оборудование для испытаний безопасности GPIB электрическое

Электрическое оборудование для испытаний безопасности RS485

Имитатор решетки силы регенеративный

Описание продукта

Высокочастотные электромагнитные вибрационные системы для тестирования аккумуляторов

Профессиональные электромагнитные вибрационные испытательные системы, разработанные специально для тестирования аккумуляторов, обеспечивающие соответствие качества продукции международным стандартам.

Применение продукта

Вибрационные испытания оценивают реакцию компонентов и устройств в реальных условиях, подвергая их контролируемому возбуждению или удару. Области применения охватывают промышленные изделия, включая печатные платы, самолеты, корабли, ракеты, ракеты, автомобили и бытовую технику.

Sinuo предоставляет комплексные решения для возбуждения и тестирования, обеспечивая соответствие качества продукции национальным и международным стандартам, включая GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Выбор вибростенда и структура генератора

Предоставленные заказчиком условия испытаний
Типы испытаний: синусоидальная развертка, случайные вибрации, классический удар
Диапазон частотных характеристик: 1-3000 Гц
Формула: A(g)=(2πf)²Dcm/980≒A=0.002DmmF² D=A/0.002F² F=M(kg)×A(g)

Конфигурация оборудования

Проект	Инструкции по конфигурации	Количество
Корпус вибростола	Электромагнитный генератор возбуждения A30F44	1 КОМПЛЕКТ
Устройство автоматического центрирования	Система центрирования подвижной катушки	1 КОМПЛЕКТ
Система охлаждения	Вентилятор охлаждения B153S (включая глушитель)	1 КОМПЛЕКТ
Вертикальный расширительный стол	Вертикальный расширительный стол VT150	1 КОМПЛЕКТ
Усилитель мощности	Цифровой импульсный усилитель мощности LA-40KVA	1 КОМПЛЕКТ
Система защиты	Сервосистема защиты	1 КОМПЛЕКТ
Источник питания	Источник питания возбуждения	1 КОМПЛЕКТ
Виброконтроллер	Цифровой виброконтроллер VCSusb-2 (2-канальный)	1 КОМПЛЕКТ
Датчики	Датчик ускорения системы	1 ШТ.
Компьютерная система	Компьютер управления	1 КОМПЛЕКТ

Технические параметры

Электромагнитный генератор возбуждения A30F44

Максимальное синусоидальное усилие возбуждения	4000 кгс пиковое
Максимальное случайное усилие возбуждения	4000 кгс среднеквадратичное значение
Максимальное ударное усилие возбуждения	8000 кгс пиковое
Диапазон частот	1～3000 Гц
Максимальное смещение	100 мм p-p
Максимальная скорость	2,0 м/с
Максимальное ускорение	100G (980 м/с²)
Первая резонансная частота	2500 Гц±5%
Полезная нагрузка	1000 кг
Частота виброизоляции	2,5 Гц
Диаметр подвижной катушки	Ф440 мм
Вес подвижной катушки	60 кг
Утечка магнитного потока	＜10 гаусс
Допустимый эксцентриковый момент	＞500 Нм
Размер оборудования	1400 мм×980 мм×1230 мм (без учета вертикальной расширительной платформы)
Вес оборудования	2800 кг

Цифровой импульсный усилитель мощности LA-40K

Выходная мощность	50 кВА
Выходное напряжение	110 В среднеквадратичное значение
Выходной ток	500 А среднеквадратичное значение
Отношение сигнал/шум	≥70 дБ
Размер усилителя	910 мм×620 мм×2050 мм

Сервосистема защиты

Комплексные функции защиты, включая температуру, давление ветра, превышение смещения, перенапряжение, перегрузку по току, пониженное входное напряжение, внешнюю неисправность, питание управления, логическую неисправность и потерю фазы на входе.

Цифровой виброконтроллер VCSusb-2

Конфигурация оборудования	2 одновременных входных канала, 1 выходной канал
Функциональный модуль управления	Синус, случайные вибрации, классический удар
Компьютер управления	Компьютер оригинальной марки с ЖК-монитором
Программное обеспечение	Работа на английском языке, анализ во временной и частотной областях, источник сигнала, анализ синусоидальной развертки частоты, автоматическая генерация отчета WORD

Датчик ускорения LTE C04A07

Диапазон частот	1-8000 Гц
Чувствительность	30 мВ/г
Диапазон температур	-40 - 160℃

Вертикальный расширительный стол VT2012

Материал	Магниевый сплав, поверхность твердо анодированная
Размер стола	2000×1200 мм
Фиксированное отверстие	Резьбовая втулка из нержавеющей стали M10 прямоугольного распределения 100 мм*100 мм
Верхний предел частоты использования	Синус 100 Гц, случайные вибрации 200 Гц
Вес	Около 340 кг

Вентилятор охлаждения B153S (включая глушитель)

Мощность вентилятора	15 кВт
Расход воздуха вентилятора	81,6 м³/с
Давление вентилятора	0,075 кгс/см²

Электрические требования

Источник питания	3-фазный 5-проводной 380 В/50 Гц 75 кВА
Сжатый воздух	0,6 МПа
Сопротивление заземления	≤4Ω

Компоненты и особенности системы

1. Корпус вибростола

Подвижная катушка: Литые и обработанные вручную подвижные катушки с оптоэлектронной системой поддержки нагрузки и осевым направлением с двумя подшипниками для превосходной долговечности
Катушка возбуждения: Двухмагнитная структура с низкой утечкой магнитного потока и однородным магнитным полем
Поверхность корпуса: Улучшенная обработка фосфатированием и технология автомобильной краски для длительной защиты от износа и коррозии
Охлаждение стола: Малошумные вентиляторы с улучшенной конструкцией воздухозаборника, сотовый воздуховод для катушки возбуждения и двухслойный шунтирующий воздуховод для улучшенного охлаждения

2. Цифровой импульсный усилитель мощности LA

Надежная технология IGBT с высокой стабильностью и надежностью
Соответствует требованиям стандарта ЕС «CE»
Технология широтно-импульсной модуляции с умножением синусоидальной частоты для высокого отношения сигнал/шум
Принцип работы импульсного источника питания для высокой эффективности преобразования
Технология электронного автоматического распределения тока
Отличные показатели безопасности

3. Сервосистема защиты

Полные функции защиты, включая перенапряжение в электросети, пониженное напряжение, потерю фазы, логическую неисправность, прохождение силового модуля, перегрев, перегрузку по току на выходе, перенапряжение на выходе, питание привода, превышение смещения платформы, температуру платформы, внешнюю блокировку и многое другое.

4. Вертикальная расширительная платформа

Разработана как платформа для более крупных образцов для монтажа, доступна в квадратной, круглой или нестандартной конфигурации. Все расширительные платформы проходят моделирование и анализ модальной частоты, чтобы минимизировать влияние динамических характеристик. Отлиты из магниевого сплава с прикрепленным демпфирующим материалом.

5. Фотоэлектрическая система автоматического центрирования

Автоматически регулирует положение подвижной катушки для поддержания сбалансированного состояния, обеспечивая центрирование подвижной катушки во время операций загрузки и разгрузки.

6. Цифровой виброконтроллер

Технические параметры цифрового виброконтроллера

Входной канал

Количество входных каналов	2 одновременных входных канала
Тип входного сигнала	Напряжение/заряд
Входное сопротивление	＞110 кΩ
Максимальный диапазон входного напряжения	±10 В
Максимальный диапазон входного заряда	±10000 пК
Отношение сигнал/шум	＞100 дБ
Фильтр	160 дБ/октава аналоговый фильтр
Входной интерфейс	Три дополнительных входа: напряжение, ICP и заряд
Максимальный вход	±10 ВПИК
Аналого-цифровой преобразователь (АЦП)	24-битное разрешение, динамический диапазон: 114 дБ, максимальная частота дискретизации 192 кГц
Характеристики схемы	Встроенный источник постоянного тока ICP и зарядовый усилитель, два диапазона 10 В/1 В, опциональная связь переменного/постоянного тока, аналоговый фильтр против наложения спектров

Выходной канал

Количество выходных каналов	1 выходной канал
Тип выходного сигнала	Сигнал напряжения
Выходное сопротивление	＜30Ω
Максимальный диапазон выходного напряжения	±10 В
Максимальный выходной ток	100 мА
Точность амплитуды	2 мВ
Гармонические искажения	<-95 дБн
Фильтр	160 дБ/октава аналоговый фильтр
Соответствие каналов	Амплитуда 0,04 дБ, фаза ±0,5
Цифро-аналоговый преобразователь (ЦАП)	24-битное разрешение, динамический диапазон: 120 дБ, максимальная частота дискретизации 192 кГц
Характеристики схемы	Аналоговый фильтр против наложения спектров; схема защиты выхода
Тип испытания	Управление случайными вибрациями/синусоидальное управление/управление типичным ударом

Функции цифрового виброконтроллера

Случайное управление

Использует метод эквализации передаточной функции с определяемыми пользователем диаграммами спектра мощности. Непрерывно выводит гауссовские случайные сигналы для многоканального управления с обратной связью в реальном времени с адаптивными алгоритмами для нелинейностей системы и изменений нагрузки.

Диапазон частот: 0~4800 Гц (расширяется до 18750 Гц)
Разрешение: 100, 200, 400, 800, 1600, 3200 спектральных линий
Диапазон мощности управления: >90 дБ
Стратегия управления: одноканальное управление, взвешенное усреднение, максимальное значение, минимальное значение

Синусоидальное управление

Предоставляет высококачественные синусоидальные сигналы и сигналы синусоидальной развертки с управлением амплитудой, настройками выдержки и гибкими конфигурациями развертки.

Диапазон частот: 1 Гц~5000 Гц (расширяется до 10000 Гц)
Время замкнутого контура: 5 мс
Гармонические искажения:<-100 дБ
Режимы развертки частоты: линейный (0~6000 Гц/мин) и логарифмический (0~100 Окт/мин)
Направление развертки: вверх, вниз
Продолжительность развертки: настраивается как количество разверток или время испытаний

Классический удар

Использует метод эквализации передаточной функции, поддерживающий различные типы сигналов, включая полусинусоидальную волну, колоколообразную волну, прямоугольную волну, трапециевидную волну, пилообразную волну с передним пиком, пилообразную волну с задним пиком и треугольную волну.

Длительность импульса: от 0,5 до 3000 мс
Максимальная ширина полосы анализа: 18750 Гц
Размер кадра: до 16384
Соответствие: MIL-STD-810 (военный стандарт США), стандарт ISO, определяемые пользователем пределы управления прерываниями
