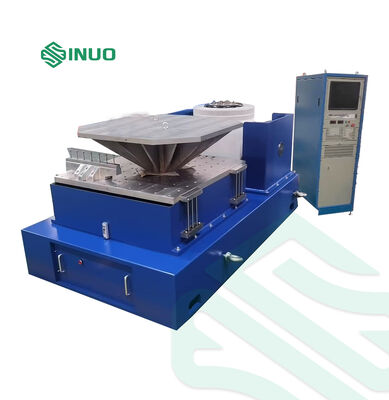

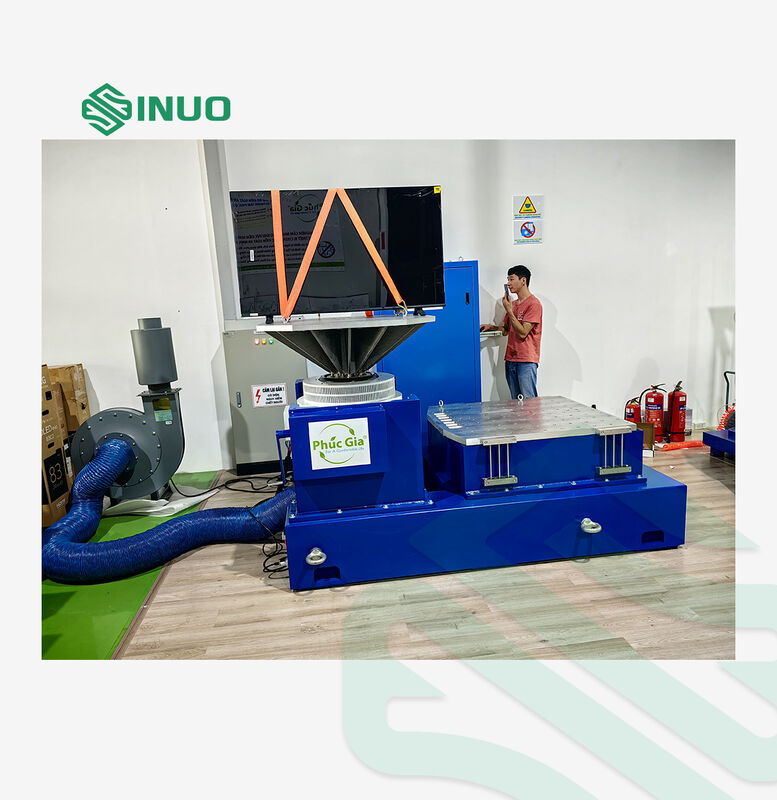

Система испытаний на вибрацию при транспортировке с вертикальным и горизонтальным столами

Проект

Инструкции по настройке

Количество

1.

Корпус вибрационного стола

генератор электромагнитного возбуждения VG4000-100

1 SET

Автоматическое устройство управления центром для перемещения катушки

1 SET

BL-4000 Охлаждающий вентилятор (включая глушитель)

1 SET

VT60 Вертикальная таблица расширения (600×600 мм)

1 SET

HB120 Горизонтальная пленка для масла (1200×1200 мм)

1 SET

2.

Дигитальный усилитель коммутационной мощности

Усилитель цифровой коммутационной мощности LA-45KVA

1 SET

Система сервозащиты

1 SET

Электрическое питание для возбуждения

1 SET

3.

Цифровой вибрационный контроллер VCS-2

2-канальный цифровой вибрационный контроллер

1 SET

Датчик ускорения системы

2 ПК

Управляющий компьютер

1 SET

4.

Аксессуары

Соединительные кабели/водопроводы/воздушные трубы

1 SET

Инструкции по эксплуатации, отчеты об инспекции, сертификаты, руководства по техническому обслуживанию

1 SET

Дополнительные инструменты (T-ключ, шестиугольный ключ, отвертка и т.д.)

1 SET

Управление установкой программного обеспечения CD/запасных частей

1 SET

Параметры генератора электромагнитного возбуждения VG4000-100

Максимальная синусоидальная сила возбуждения

Пик 4000 кг.ф (40 КН)

Максимальная случайная возбуждающая сила

4000 кг.ф. рм (40 КН)

Максимальная сила возбуждения при ударе

8000 кг.ф. пик (80 КН)

Диапазон частот

1 ‰ 2700 Гц

максимальное смещение

100 мм p-p

Максимальная скорость

2 м/с

максимальное ускорение

100G (980 м/с)²)

Отношение максимальной нагрузки и ускорения: F=M.A.

5G ((49 м/с)²)

10G ((98m/s)²)

20G ((196m/s²)

30G(294m/s²)

760 кг

360 кг

160 кг

93 кг

Частота резонанса первого порядка:

2500 Гц±5%

Максимальная нагрузка:

800 кг

Частота вибрационной изоляции:

20,5 Гц

Диаметр движущейся катушки:

Ф420 мм

Масса движущейся катушки:

40 кг

Утечка потока

< 10 гауссов

Допустимый эксцентрический момент

> 500 Н.м.

Размер оборудования

1400×1300×1240 мм (без учета вертикальной расширительной таблицы)

Масса оборудования

3600 кг

Усилитель цифровой коммутационной мощности LA-45

Выходная мощность

45 кВА

Выходное напряжение

110Vrms

Выходной ток

400 рук

SNR

≥ 70 дБ

Размер усилителя

810 мм × 555 мм × 1810 мм

Система сервозащиты

Функция

Температура, давление ветра, перенапряжение, перенапряжение, перенапряжение, перенапряжение, входное низкое напряжение, наружная ошибка, питание управления, логическая ошибка, потеря фазы ввода

Цифровой контроллер вибрации VCSusb-2

Конфигурация оборудования

2 одновременных входных канала, 1 выходный канал

Модуль функции управления

Синус, случайный, типичный шок

Управляющий компьютер

Компьютер оригинальной марки с ЖК-монитором

Программа

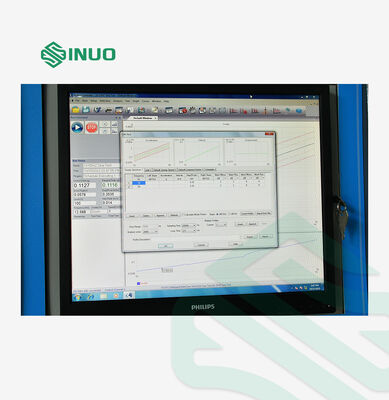

Он может автоматически генерировать отчеты об испытаниях WORD, отображать,магазин, устанавливать параметры испытаний и анализировать функции сигналов и данных.

Ускоритель системы

Диапазон частот: 1 ‰ 12000 Гц

Чувствительность: 30 PC/g

Температурный диапазон: -24 - 250°C

VT60 вертикальная таблица расширения

Материал

Сплав магния, поверхностно закаленный

Размер стола

600×600 мм

Фиксированное отверстие

M8 прямоугольное распределение 100mm*100mm нержавеющая сталь винтовой рукав, прочный и износостойкий

Частота использования верхней границы

Синус 2000 Гц, случайный 2000 Гц

Вес

Около 60 кг.

HB120 горизонтальный слайд-стол с масляной пленкой

Материал

Сплав магния, поверхностно закаленный

Размер стола

1200×1200 мм

Фиксированное отверстие

M12 прямоугольное распределение 100mm*100mm нержавеющая сталь винтовой рукав, прочный и износостойкий

Частота использования верхней границы

Синус 500 Гц, случайный 2000 Гц

Вес

Около 170 кг.

Вентилятор охлаждения BL-5000

Мощность вентилятора:

15 кВт

Поток вентилятора:

1.2м³/s

Давление вентилятора:

6.5кПа

Electrical requirements электрические требования

Электрическое питание

3-фазный переменный ток 380В/50Гц 65 КВт

Сжатый воздух

00,6 МПа

Сопротивление земли

≤4Ω
