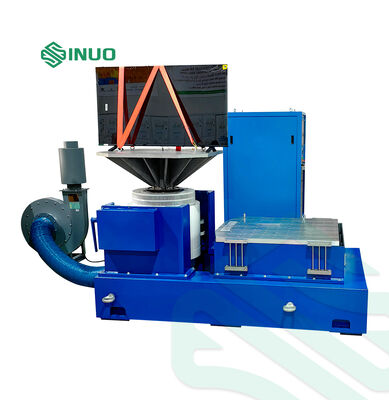

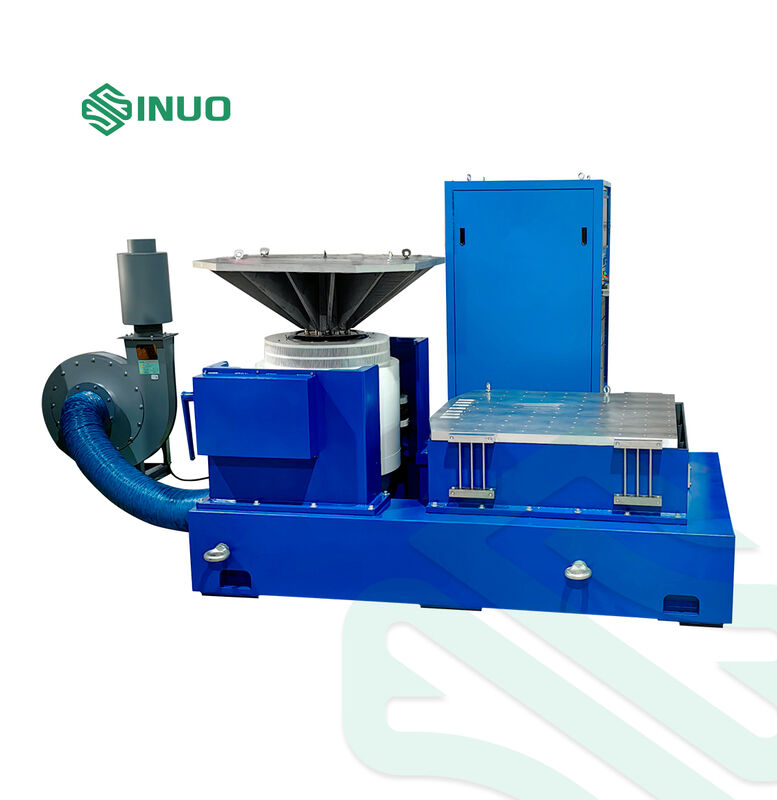

Система высокопроизводительных вибрационных испытаний для автомобильной и аэрокосмической электроники

Система высокопроизводительных вибрационных испытаний для автомобильной и аэрокосмической электроники

Наименование марки:	Sinuo
Номер модели:	SN553-EV310HG60VT60VCUSb-2
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

синусная сила:

1000kg.f

Максимум Скорость:

1,8 м/с

Полезная нагрузка:

300 кг

Диаметр якоря:

Ф240 mm

Максимум Смещение:

76 мм пп

Максимум Ускорение:

82G (800 м/с2)

Упаковывая детали:

Случай переклейки

Поставка способности:

5 комплектов/месяц

Выделить:

Регенеративная нагрузка dc RS485 электронная

Нагрузка dc CV регенеративная электронная

Нагрузка выпрямления PWM регенеративная электронная

Описание продукта

Высокопроизводительная система виброиспытаний для автомобильной и аэрокосмической электроники

Эта передовая система виброиспытаний имитирует реальные условия окружающей среды для проверки долговечности и надежности электронных компонентов, используемых в автомобильной и аэрокосмической промышленности.

Применение продукта

Виброиспытания включают в себя возбуждение компонентов или устройств для оценки их производительности в реальных условиях окружающей среды. Наши системы предназначены для широкого спектра промышленных изделий, включая печатные платы, самолеты, корабли, ракеты, ракеты, автомобили и бытовую технику.

Sinuo предоставляет комплексные решения для возбуждения и испытаний, которые подтверждают качество продукции в соответствии с национальными и международными стандартами, включая GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Методология виброиспытаний

Параметры конфигурации испытаний:

Определенные заказчиком условия испытаний
Типы испытаний: синусоидальная развертка и случайная вибрация
Диапазон частотных характеристик: 2-5000 Гц
Формула расчета: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

Принципиальная схема оборудования

Технические параметры электромагнитного генератора возбуждения VG1000-76

Максимальное усилие синусоидального возбуждения	1000 кгс пиковое
Максимальное усилие случайного возбуждения	1000 кгс r.ms
Максимальное усилие ударного возбуждения	2000 кгс пиковое
Диапазон частот	1-2900 Гц
Максимальное смещение	76 мм p-p
Максимальная скорость	1,8 м/с
Максимальное ускорение	82G (800 м/с²)
Первая резонансная частота	3200 Гц±5%
Полезная нагрузка M1+M2	300 кг
Частота виброизоляции	2,5 Гц
Диаметр подвижной катушки	Ф240 мм
Вес подвижной катушки	14 кг
Номинальный эксцентриковый момент	350 Н.м
Винт на столе	16×M10
Утечка потока	<10 гаусс
Допустимый эксцентриковый момент	300 Н.м
Размер оборудования	945 мм×720 мм×784 мм
Вес оборудования	1000 кг

Зависимость максимальной нагрузки от ускорения (синус):

Ускорение	Максимальная нагрузка
5G	188 кг
10G	88 кг
20G	38 кг
30G	21 кг

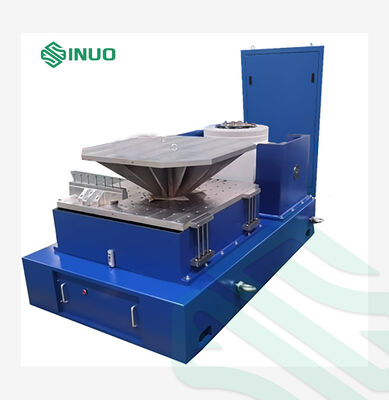

Горизонтальная скользящая платформа

Конструкция горизонтальной направляющей отличается высокой грузоподъемностью и боковым ограничением. Этот инженерный подход в сочетании со стандартной компоновкой горизонтальной направляющей обеспечивает исключительные пределы динамического момента при сохранении оптимальных характеристик демпфирования масляной пленки направляющей. Узел горизонтального стола включает в себя направляющую пластину, соединительную головку, плиту из натурального гранита, основание горизонтального стола и независимый источник масла.

Особенности системы

Высокая производительность и надежность

Управление с обратной связью через DSP-процессор с независимым контуром управления ПК обеспечивает реакцию системы в реальном времени и высокую эффективность. Система быстро адаптируется к изменениям в системе испытаний, гарантируя надежность и точность. Все входные каналы оснащены АЦП с разрешением 24 бита, малошумящей аппаратной конструкцией и встроенными аналоговыми/цифровыми фильтрами защиты от наложения спектров.

Удобство эксплуатации

Программное обеспечение на базе Windows с интуитивно понятным управлением и комплексными вспомогательными функциями. Автоматизированные мастера и создание отчетов об испытаниях упрощают повторяющиеся задачи испытаний. Обширные настройки параметров испытаний с интерфейсом USB2.0 для бесшовной интеграции с компьютером.

Мощная и гибкая функциональность

Передовая платформа управления вибрацией, способная обрабатывать несколько сложных задач. Модульная конструкция позволяет настраивать различные аппаратные и программные компоненты для удовлетворения различных требований к испытаниям и анализу на одной и той же аппаратной платформе.

Комплексная безопасность испытаний

Масштабное управление сигналами позволяет предварительно просматривать вибрацию системы для оценки уровня шума и анализа передаточной функции. Множественные проверки безопасности и настройки блокировки защищают персонал, объекты испытаний и оборудование. Встроенная клавиша аварийного отключения для немедленного отключения испытаний во время сбоев в системе.

Автоматизированная отчетность об испытаниях

Создание отчетов об испытаниях в формате Word или PDF одним щелчком мыши. Комплексная документация включает в себя функции управления испытаниями, параметры настройки, кривые целевого спектра управления, кривые временной и частотной области. Поддерживает прямую печать, предварительный просмотр и онлайн-распространение с настраиваемыми форматами отчетов.
