Система испытаний вибрации высокой емкости с интегрированным электродинамическим дробилкой

Система испытаний вибрации высокой емкости с интегрированным электродинамическим дробилкой

Наименование марки:	Sinuo
Номер модели:	SN553-EV222HG80VT80
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

синусная сила:

2400Кг.ф

Случайная сила:

2200 кг.ф.

Удар Froce:

4400 кг.ф.

Max.Velocity:

2 м/с

Максимальное ускорение:

100G (980 м/с2)

Полезная нагрузка:

400 кг

Упаковывая детали:

фанерный корпус

Поставка способности:

5 комплектов/месяц

Выделить:

Оборудование для испытаний безопасности WH АХ электрическое

LCD показывает электрическое оборудование для испытаний безопасности

Анализатор силы dc ac RS232

Описание продукта

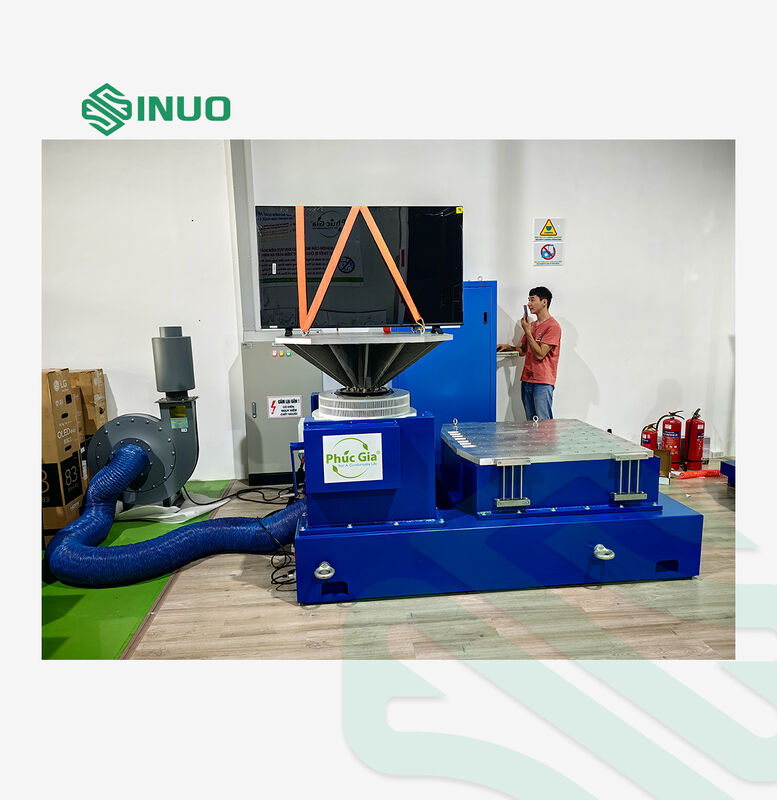

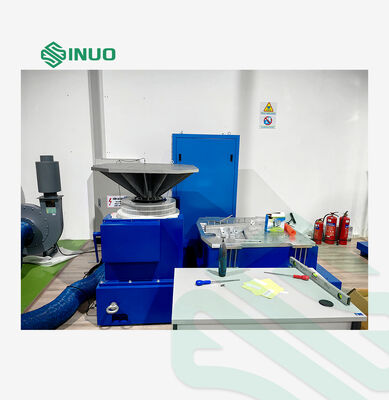

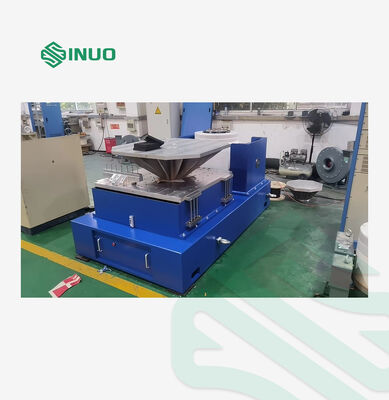

Вибрационная испытательная система высокой производительности со встроенным электродинамическим вибростендом

Применение продукта

Вибрационные испытания включают в себя возбуждение или удар компонентов и устройств для имитации реальных условий окружающей среды. Эта система предназначена для широкого спектра промышленных применений, включая печатные платы, самолеты, корабли, ракеты, ракеты, автомобили и бытовую технику.

Sinuo предоставляет комплексные решения для возбуждения и испытаний, которые соответствуют национальным и международным стандартам, включая GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC и ASTM.

Выбор вибростенда и структура генератора

Предоставленные заказчиком условия испытаний
Типы испытаний: синусоидальная развертка; Случайный
Диапазон частотных характеристик: 2-5000 Гц
Формула: A(g)=(2πf)²Dcm/980≒A=0.002DmmF² | D=A/0.002F² | F=M(kg)×A(g)

Конфигурация оборудования

Пункт	Конфигурация	Кол-во.
1)	Вибростенд
	Вибростенд A20S34 (включая пневматический центрирующий контроллер)	1 комплект
	Вентилятор B752S (включая глушитель и воздуховод)	1 комплект
	Расширитель головки VT80CM	1 комплект
	Горизонтальный скользящий стол HG80M	1 комплект
2)	Усилитель мощности
	Усилитель мощности LA20K (включая полевой источник питания)	1 комплект
3)	Контроллер вибрации-Vcs-02 (Включая аппаратное обеспечение и программное обеспечение для управления функциями CDS
	Акселерометр (включая кабель BNC-M5 длиной 7 м с низким уровнем шума)	2 комплекта
	Компьютер (включая клавиатуру, мышь и монитор)	0 комплектов
4)	Документация Руководство по эксплуатации, упаковочный лист	1 комплект
5)	Аксессуары
	Инструменты для технического обслуживания	1 комплект
	Стандартные запасные части

Спецификация

Технические характеристики вибростенда
Пиковое значение синусоиды (Pk)	Пиковое значение 2400 кгс (24 кН)
Случайное (RMS)	2200 кгс (RMS) (22 кН) @ISO5344
Удар (Pk)	Пиковое значение 4400 кгс (44 кН) @6 мс
Полезная частота	DC～3000 Гц
Максимальное смещение (p-p)	51 мм (2 дюйма)
Макс. скорость	2 м/с
Макс. ускорение	Синусоида: 100 г (980 м/с2)；Случайное: 60 г (588 м/с2)
Вертикальная поддержка нагрузки	400 кг
Естественная частота подвески корпуса Менее 2,5 Гц	Диаметр якоря
Ф340 мм	Вес якоря
Около 24 кг	Основной резонанс
Частота (голый стол) 2600 Гц (ном.) +/- 5%	Крепление нагрузки
Точки (Стандарт) 21 вставки из нержавеющей стали M10	Плотность рассеянного потока
＜10 гаусс	Допустимая частичная сила
500.N.M	Размеры вибростенда
1190 ммД×860 ммШ×1060 ммВ	Технические характеристики усилителя мощности LA20K
Номинальная выходная мощность
22 кВА	Отношение сигнал/шум
Более 65 дБ	Эффективность усилителя
Более 90%	Общие размеры усилителя
650 ммД×920 ммШ×1780 ммВ	Основные характеристики

1) Прочная система подвески и направляющие линейного перемещения, высокая грузоподъемность, хорошие направляющие функции, высокая стабильность.

2) Воздушная подушка центра нагрузки с высокой статической жесткостью и низкой динамической жесткостью, высокая грузоподъемность, отличные характеристики при изменении амплитуды.
3) Высокоэффективное переключение питания класса D, пиковый ток 3-сигма, низкое энергопотребление и минимальные гармонические искажения.
4) Быстрая самодиагностика с предохранительной блокировкой, высокая надежность безопасности
5) Устройство виброизоляции с воздушной подушкой для виброплатформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение передачи вибрации
6) Горизонтальные и вертикальные платформы расширения для различных применений
7) Простое управление контроллером
