Вибромашина высокой производительности: грузоподъемность 1200 кг, ход 76 мм

Вибромашина высокой производительности: грузоподъемность 1200 кг, ход 76 мм

Наименование марки:	Sinuo
Номер модели:	SN553-EVW390HB120VCS-4
МОК:	1
цена:	Customized
Условия оплаты:	T/T
Способность к поставкам:	5 комплектов/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Calibration Certificate (Cost Additional)

синусная сила:

9000Кг.ф

Случайная сила:

9000Кг.ф

Удар Froce:

18000Кг.ф

Полезная нагрузка:

1200 кг

Максимум Смещение:

76 мм пп

Максимум Ускорение:

120 г

Упаковывая детали:

фанерный корпус

Поставка способности:

5 комплектов/месяц

Выделить:

испытательное оборудование батареи лития 1000V

Испытательное оборудование батареи лития EVSE

Тестер безопасности ИМПа ульс изоляции электрический

Описание продукта

Высокопроизводительная вибрационная машина: 1200 кг грузоподъемности, 76 мм удара

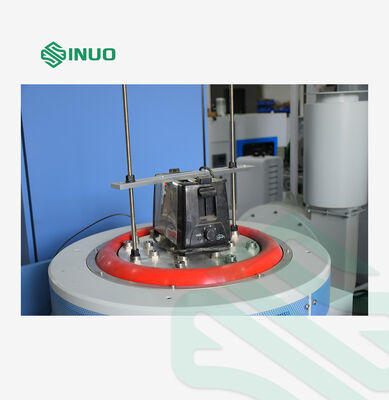

Серия вибрирующих столов с водяным охлаждением обеспечивает исключительную производительность с большой тягой, сильной несущей способностью, высокой эффективностью охлаждения и максимальным смещением 76 мм.Проектировано для выполнения строгих требований к вибрационным испытаниям для больших электронных агрегатов, автоматические устройства, аэрокосмические компоненты, искусственные спутники и военные системы.

При наличии специально разработанных систем трюниона и надлежащей основной поддержки система работает с низких частот, начиная с 1 Гц или постоянного тока, принимая как синусоидные, так и случайные вибрационные испытания.

Применение продукции

Вибрационные испытания имитируют реальные условия окружающей среды путем возбуждения компонентов и устройств для оценки их производительности и долговечности.Применение охватывает все отрасли промышленности, включая платы электрических цепей, самолеты, корабли, ракеты, ракеты, автомобили и бытовые приборы.

Laberton предоставляет комплексные решения для возбуждения и тестирования, обеспечивая соответствие качества продукции национальным и международным стандартам, включая GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,и ASTM.

Выбор и спецификации вибрационной машины

Критерии отбора

Условия испытаний, предоставляемые клиентом
Типы испытаний: синусный сверток, случайный, классический шок
Диапазон частотной реакции: 1-2700 Гц
Формула: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

Конфигурация оборудования

Проект	Конфигурация	Количество

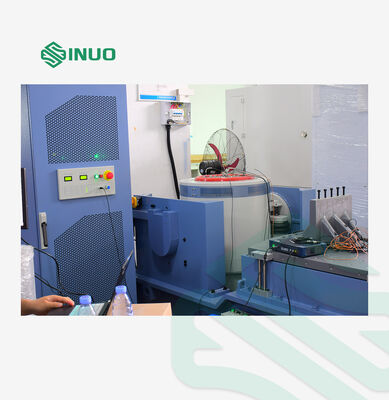

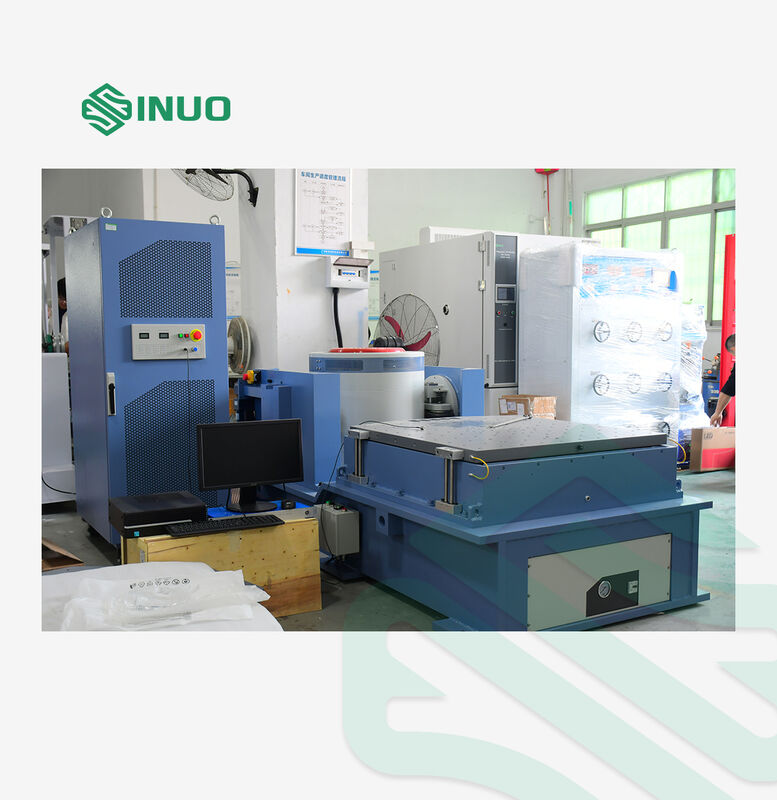

1. Корпус вибрационного стола	E90T45 генератор электромагнитного возбуждения Автоматическое устройство управления центром для перемещения катушки Водоохладитель WCU-2 VT120 Вертикальная таблица расширения HB120 горизонтальный слайд-стол с масляной пленкой Электрический механизм управления	1 SET
2Дигитальный усилитель питания	Усилитель цифровой коммутационной мощности LA-100KVA Система сервозащиты Электрическое питание для возбуждения	1 SET
3Цифровой вибрационный контроллер VCS-4	4-канальный цифровой вибрационный контроллер Датчик ускорения системы Управляющий компьютер	1 SET
4. Аксессуары	Соединительные кабели/водопроводы/воздушные трубы Инструкции по эксплуатации, отчеты об инспекции, сертификаты, руководства по техническому обслуживанию Дополнительные инструменты (T-ключ, шестиугольный ключ, отвертка и т.д.) Управление установкой программного обеспечения CD/запасных частей	1 SET

Технические параметры

E90T45 Электромагнитный генератор возбуждения

Максимальная синусоидальная сила возбуждения	Пик 9000 кг.ф
Максимальная случайная возбуждающая сила	9000 кг. в секунду
Максимальная сила возбуждения при ударе	18000Kg.f пик
Диапазон частот	1 ‰ 2700 Гц
Максимальное смещение	76 мм p-p
Максимальная скорость	2 м/с
Максимальное ускорение	120G (1176 м/с2)
Отношение максимальной нагрузки и ускорения: F=M.A.
5G (49 м/с2)	2295 кг
10G (98 м/с2)	1095 кг
20G (196 м/с2)	495 кг
30G (294 м/с2)	295 кг
Частота резонанса первого порядка	2200 Гц±5%
Максимальная нагрузка	1200 кг
Частота вибрационной изоляции	3 Гц
Диаметр движущейся катушки	Ф450 мм
Масса движущейся катушки	90 кг
Утечка потока	< 10 гауссов
Допустимый эксцентрический момент	> 1000 Н.м.
Размер оборудования	1700 мм × 1360 мм × 1540 мм (без учета вертикальной расширительной таблицы)
Масса оборудования	5900 кг

Усилитель цифровой коммутационной мощности LA-100

Выходная мощность	100 кВА
Выходное напряжение	110Vrms
Выходной ток	1000 рук
SNR	≥ 65 дБ
Размер усилителя	3300 мм × 810 мм × 2170 мм
Масса усилителя	3700 кг

Система сервозащиты

Всеобъемлющая защита, включающая: перенапряжение сети электропередачи, перенапряжение сети электропередачи, логический сбой, защиту силового модуля, температуру силового модуля, выходный перенапряжение, выходное перенапряжение,питание двигателяАвтоматическое отключение выхода с звуковой и визуальной сигнализацией при обнаружении отказа.

Цифровой вибрационный контроллер VCS-4

Конфигурация оборудования	4 одновременных входных канала, 1 выходный канал
Модуль функции управления	Синус, случайный, типичный шок, резонансный поиск и пребывание
Управляющий компьютер	Компьютер оригинальной марки с ЖК-монитором
Программа	Китайско-английская работа, анализ временного и частотного доменов, источник сигнала, анализ синусовой частоты.Автоматически генерирует отчеты об испытаниях WORD с комплексными возможностями анализа сигналов и данных.
Ускоритель системы	Диапазон частот: 1-12000 Гц, чувствительность: 50 мв/г, диапазон температуры: -24 - 250°C

VT120 Таблица вертикального расширения

Материал	Сплав магния, поверхностно закаленный
Размер стола	1200×1200 мм
Фиксированное отверстие	M12 прямоугольное распределение 100 мм × 100 мм нержавеющей стали винтовый рукав
Частота использования верхней границы	Синус 500 Гц, случайный 1500 Гц
Вес	Примерно 165 кг.

HB120 Горизонтальная пленка для сдвига масла

Материал	Сплав магния, поверхностно закаленный
Размер стола	1200×1200 мм
Фиксированное отверстие	M12 прямоугольное распределение 100 мм × 100 мм нержавеющей стали винтовый рукав
Частота использования верхней границы	Синус 2000 Гц, случайный 2000 Гц
Вес	170 кг (без соединителя)

Водоохладитель WCU

Термообменная способность	Водяная башня охлаждения мощностью 100 кВт 15Т
Поток/давление воды наружного циркуляции	200 л/мин 0,25-0,4 МПа
Потребность в дистиллированной воде	Твердость воды 30ppm, PH7-8, проводимость 1us/cm
Интерфейс трубы для наружной циркуляции воды	1-1/4" или DN32
Размеры (L × W × H)	610 мм × 900 мм × 2000 мм
Вес	380 кг

Электрические требования

Электрическое питание	3-фазное 5-проводное 380В/50Гц 162 КВт
Сжатый воздух	00,6 МПа
Сопротивление земли	≤4Ω
