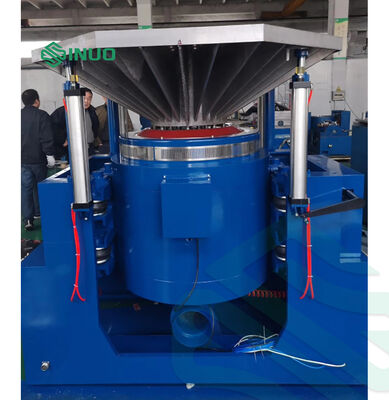

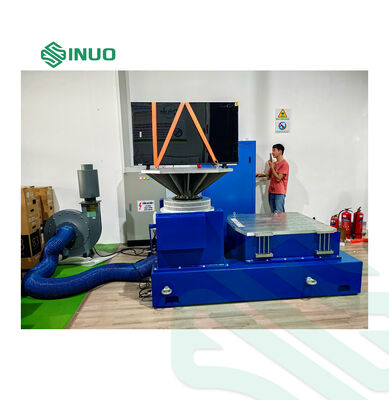

Система электромагнитных вибрационных испытаний IEC62196 для компонентов электромобилей

Вибрационные испытания подвергают компоненты и устройства имитируемым нагрузкам для оценки их реакции в реальных условиях. Этот важный процесс обеспечивает долговечность и надежность продукции в различных отраслях, включая аэрокосмическую, автомобильную и бытовую электронику.

Sinuo предоставляет индивидуальные решения для вибрационных испытаний, которые превосходят базовые стандарты соответствия (включая GB, GJB, UL, IEC, ASTM и другие). Мы ориентируемся на решение ваших конкретных задач, обеспечивая точные возможности тестирования для ускорения выхода на рынок, улучшения качества продукции и установления лидирующей в отрасли надежности.

Структурная схема вибрационного генератора

Принципиальная схема оборудования

Технические параметры оборудования

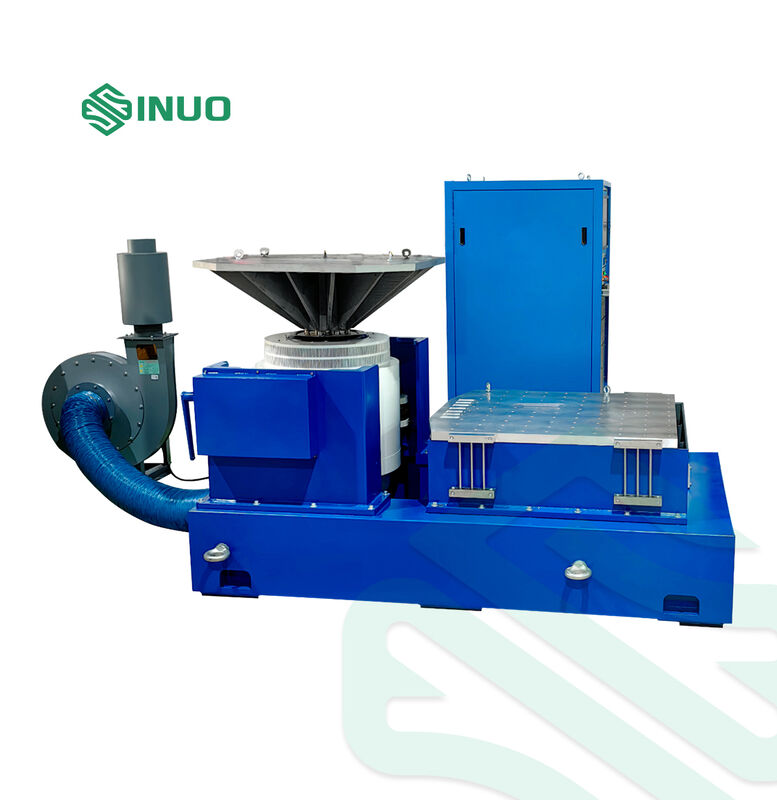

Параметры электромагнитного возбуждающего генератора

Параметр	Спецификация
Максимальное синусоидальное возбуждающее усилие	4000 кгс пиковое
Максимальное случайное возбуждающее усилие	4000 кгс среднеквадратичное
Максимальное ударное возбуждающее усилие	8000 кгс пиковое
Диапазон частот	1～3000 Гц
Максимальное смещение	100 мм p-p
Максимальная скорость	2,0 м/с
Максимальное ускорение	100G (980 м/с²)
Первая резонансная частота	2500 Гц±5%
Полезная нагрузка	1000 кг
Частота виброизоляции	2,5 Гц
Диаметр подвижной катушки	Φ440 мм
Вес подвижной катушки	60 кг
Утечка магнитного потока	＜10 гаусс
Допустимый эксцентриковый момент	＞500 Нм
Размер оборудования	1400 мм×980 мм×1230 мм (без учета платформы вертикального расширения)
Вес оборудования	2800 кг

Цифровой импульсный усилитель мощности

Параметр	Спецификация
Выходная мощность	50 кВА
Выходное напряжение	110 В среднеквадратичное
Выходной ток	500 А среднеквадратичное
Отношение сигнал/шум	≥70 дБ
Размер усилителя	910 мм×620 мм×2050 мм

Система защиты сервопривода

Температура, давление ветра, превышение смещения, перенапряжение, перегрузка по току, пониженное входное напряжение, внешняя неисправность, питание управления, логическая неисправность, потеря фазы на входе

Цифровой контроллер вибрации

Компонент	Спецификация
Аппаратная конфигурация	2 одновременных входных канала, 1 выходной канал
Модуль функции управления	Синус, случайный, классический удар
Компьютер управления	Компьютер оригинальной марки с ЖК-монитором
Программное обеспечение	Работа на английском языке, анализ во временной и частотной областях, источник сигнала, анализ синусоидальной развертки частот, автоматическая генерация отчета WORD
Входной канал
Количество входных каналов	2 одновременных входных канала
Тип входного сигнала	Напряжение/заряд
Входное сопротивление	＞110 кΩ
Максимальный диапазон входного напряжения	±10 В
Максимальный диапазон входного заряда	±10000 пК
Отношение сигнал/шум	＞100 дБ
Фильтр	160 дБ/октава аналоговый фильтр
Входной интерфейс	Три дополнительных входа: напряжение, ICP и заряд
Максимальный вход	±10 ВПИК
Аналого-цифровой преобразователь (АЦП)	Разрешение 24 бит, динамический диапазон: 114 дБ, максимальная частота дискретизации 192 кГц
Характеристики схемы	Входной интерфейс имеет встроенный источник постоянного тока ICP и зарядовый усилитель с двумя диапазонами 10 В/1 В и опциональной AC/DC связью, а также аналоговый фильтр против наложения спектров.
Выходной канал
Количество выходных каналов	1 выходной канал
Тип выходного сигнала	Сигнал напряжения
Выходное сопротивление	＜30Ω
Максимальный диапазон выходного напряжения	±10 В
Максимальный выходной ток	100 мА
Точность амплитуды	2 мВ
Гармонические искажения	<-95 дБн
Фильтр	160 дБ/октава аналоговый фильтр
Соответствие каналов	Амплитуда 0,04 дБ, фаза ±0,5
Цифро-аналоговый преобразователь (ЦАП)	Разрешение 24 бита, динамический диапазон: 120 дБ, максимальная частота дискретизации 192 кГц
Характеристики схемы	Аналоговый фильтр против наложения спектров; выходная схема защиты
Тип испытания	Управление случайной вибрацией/синусоидальное управление/типичное управление ударом

Датчик ускорения LTE C04A07

Параметр	Спецификация
Диапазон частот	1-8000 Гц
Чувствительность	30 мВ/г
Диапазон температур	-40 - 160℃

Стол вертикального расширения

Параметр	Спецификация
Материал	Магниевый сплав, поверхность твердо анодированная
Размер стола	2000×1200 мм
Фиксированное отверстие	Резьбовая втулка из нержавеющей стали M10 прямоугольное распределение 100 мм*100 мм
Верхний предел частоты использования	Синус 100 Гц, случайный 200 Гц
Вес	Около 340 кг

Вентилятор охлаждения (включая глушитель)

Параметр	Спецификация
Мощность вентилятора	15 кВт
Расход вентилятора	81,6 м³/с
Давление вентилятора	0,075 кгс/см²

Электрические требования

Параметр	Спецификация
Электропитание	3-фазный 5-проводной 380 В/50 Гц 75 кВА
Сжатый воздух	0,6 МПа
Сопротивление заземления	≤4Ω

Особенности системы

Высокая производительность и надежность: Управление с обратной связью через процессор DSP обеспечивает реакцию в реальном времени и высокую точность. АЦП с разрешением 24 бита с малошумной аппаратной конструкцией и встроенными фильтрами против наложения спектров гарантируют точность анализа.
Простота эксплуатации: Программное обеспечение на базе Windows с автоматическим мастером и генерацией отчетов об испытаниях упрощает повторяющиеся задачи тестирования.
Мощные функции и гибкость: Модульная конструкция позволяет настраивать различное аппаратное и программное обеспечение для удовлетворения различных требований к тестированию.
Безопасность испытаний: Предварительный просмотр сигнала небольшого масштаба, множественные проверки безопасности и настройки блокировки обеспечивают максимальную защиту для испытателей, объектов испытаний и оборудования.
Генерация отчетов об испытаниях: Генерация отчетов Word или PDF одним щелчком мыши, включая функции управления, параметры, кривые спектра и данные анализа.

Технические параметры цифрового контроллера вибрации

Входной канал

Параметр	Спецификация
Количество входных каналов	2 одновременных входных канала
Тип входного сигнала	Напряжение/заряд
Входное сопротивление	＞110 кΩ
Максимальный диапазон входного напряжения	±10 В
Максимальный диапазон входного заряда	±10000 пК
Отношение сигнал/шум	＞100 дБ
Фильтр	160 дБ/октава аналоговый фильтр
Входной интерфейс	Три дополнительных входа: напряжение, ICP и заряд
Максимальный вход	±10 ВПИК
Аналого-цифровой преобразователь (АЦП)	Разрешение 24 бита, динамический диапазон: 114 дБ, максимальная частота дискретизации 192 кГц

Выходной канал

Параметр	Спецификация
Количество выходных каналов	1 выходной канал
Тип выходного сигнала	Сигнал напряжения
Выходное сопротивление	＜30Ω
Максимальный диапазон выходного напряжения	±10 В
Максимальный выходной ток	100 мА
Точность амплитуды	2 мВ
Гармонические искажения	＜-95 дБн
Фильтр	160 дБ/октава аналоговый фильтр
Соответствие каналов	Амплитуда 0,04 дБ, фаза ±0,5
Цифро-аналоговый преобразователь (ЦАП)	Разрешение 24 бита, динамический диапазон: 120 дБ, максимальная частота дискретизации 192 кГц
Тип испытания	Управление случайной вибрацией/синусоидальное управление/типичное управление ударом
